DE ● 29
]
Version: 1.2
KEN002ZB 02.02.2020
●LIEFERUMFANG
● Schwimmkörper
● Aluböden.
● Seitenprofile (side joiner)
● Reparatursatz.
● Gebrauchsanleitung
● Transporttasche.
● Sitzbänke
● Paddel
● Fußpumpe mit Manometer
MONTAGE UND DEMONTAGE
●EINBAU DER BODENPLATTEN
HINWEIS: Die Bodenplatten müssen im Boot installiert werden, bevor das Boot aufgepumpt wird.
1. Eine ebene Fläche freiräumen, die sauber und frei von scharfen Gegenständen ist.
2. Das Boot auseinanderfalten und flach auslegen.
3. Befestigen Sie die Ventile an der richtigen Stelle. Überprüfen Sie, ob die Kappendichtung richtig sitzt, und
befestigen Sie den Ventilhalter an jedem Ventil.
4. Die vordere Bodenplatte (Nr. 1) in den Bug schieben. Die Öffnung über dem Kiel-Luftkammerventil positionie-
ren. Die Bodenplatte (Nr. 2) mit der vorderen Bodenplatte zusammenfügen.
5. Die hintere Bodenplatte unter den Spiegelhalter schieben (Nr. 4).

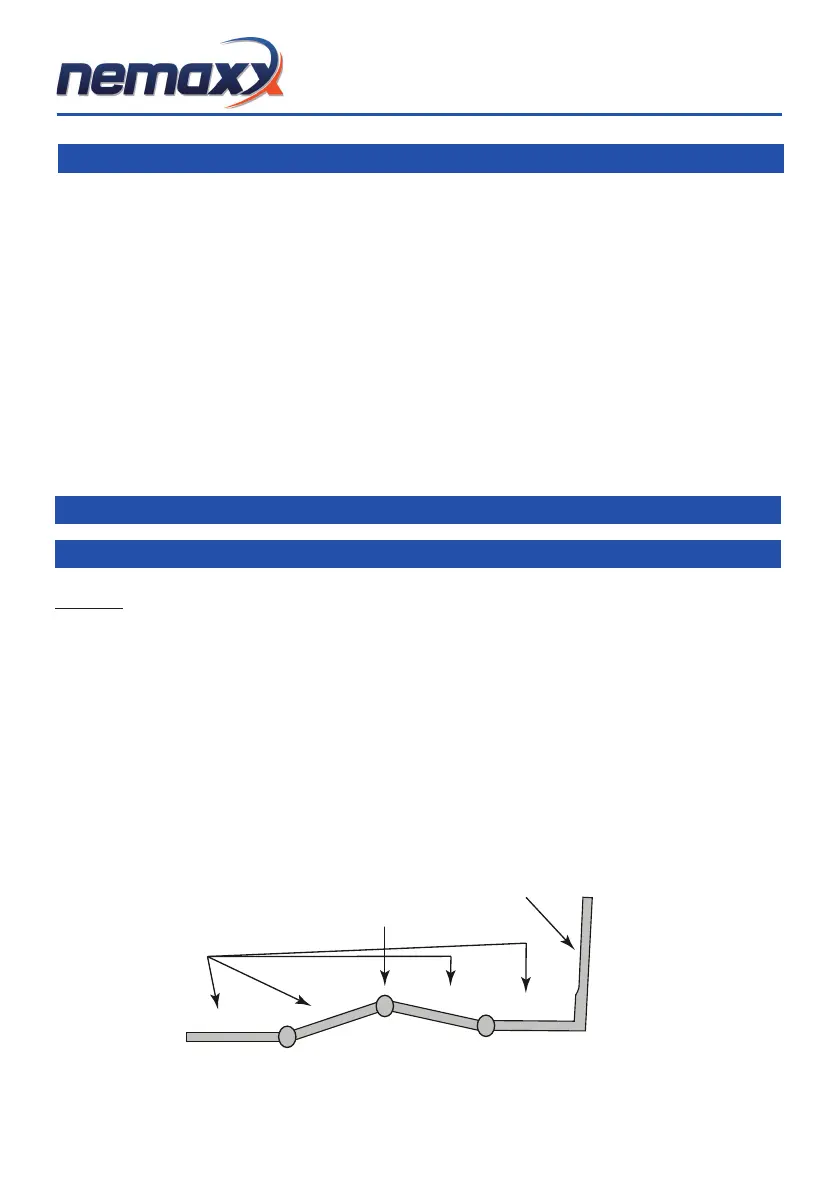

6. Die restlichen Bodenplatten zusammenfügen. Die mittleren Bodenplatten so positionieren, dass sie eine
umgedrehte V-Form bilden. Die Seitenkanten der Bodenplatten gerade ausrichten und dann auf das V-Profil
drücken, um die Bodenplatten eben zu positionieren.
HINWEIS: Die Bodenplatten werden durch die an den Platten installierten Seitenprofile verstärkt. Diese
Seitenprofile so positionieren, dass sie zwischen den Gummianschlägen an den seitlichen Luftkammern
eingesetzt werden.
1
2
3
4
Reihenfolge
Einbau
nach unten drücken
Bootsspiegel
