Nemaxx 330 - Consegna; Installazione Delle Piastre DI Base; Montaggio E Smontaggio

[
IT ● 67
]
Version: 1.2
KEN002ZB 02.02.2020
●CONSEGNA
● Corpo galleggiante
● Pavimenti in alluminio.
● Profili laterali (falegname laterale)
● Kit di riparazione
● Manuale di istruzioni
● Borsa per il trasporto
● Panchine
● Racchette
● Pompa a pedale con manometro
MONTAGGIO E SMONTAGGIO
●PINSTALLAZIONE DELLE PIASTRE DI BASE
NOTA: Lepiastredibasedevonoessereinstallatenell'imbarcazioneprimachel'imbarcazionesiagonata.
1. Pulire una superficie piana, pulita e priva di oggetti appuntiti.
2. Spiegare la barca e posarla in piano.
3. Fissare le valvole in posizione. Controllare che la guarnizione del tappo sia correttamente inserita e fissare il
supporto della valvola ad ogni valvola.
4. Far scivolare la piastra inferiore anteriore (n. 1) nell'arco. Posizionare l'apertura sopra la valvola della camera
d'aria della chiglia. Collegare la piastra di base (n. 2) con la piastra di base anteriore.
5. Far scorrere la piastra di base posteriore sotto il portaspecchietti (n. 4).

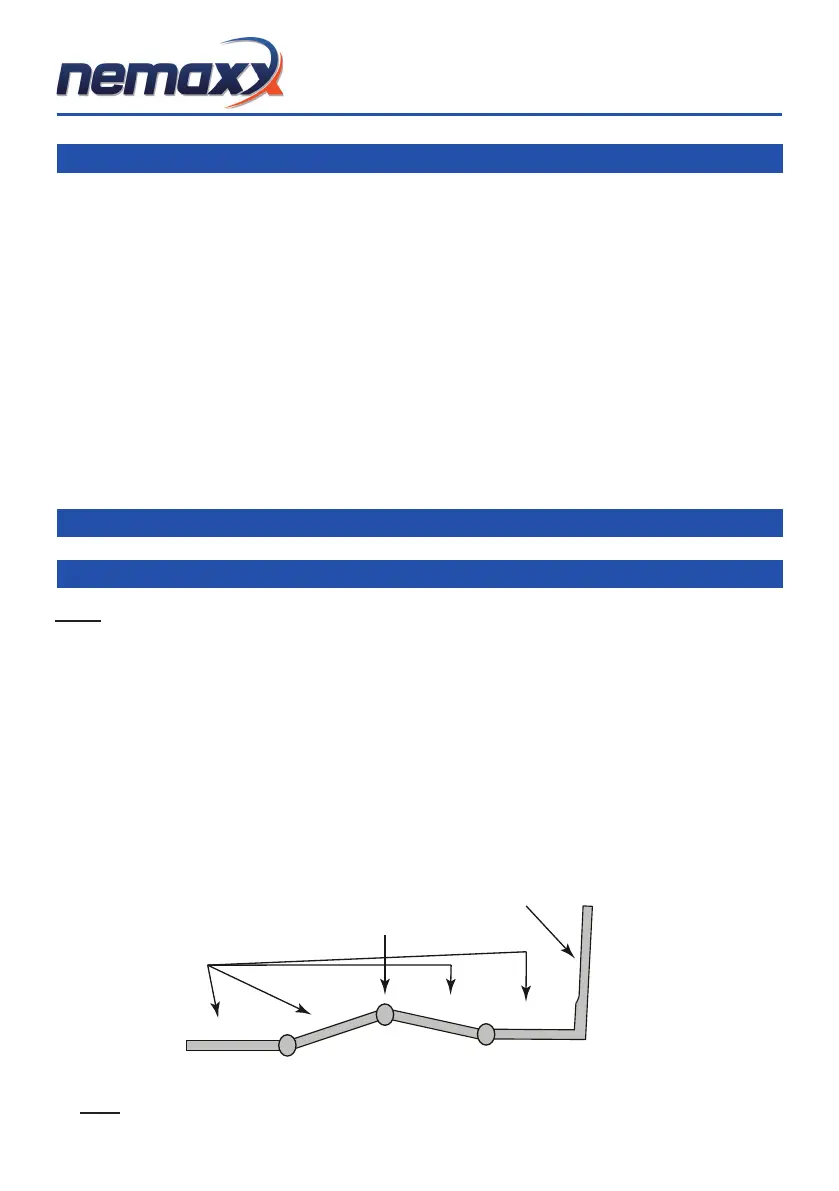

6. Montare le piastre di base rimanenti. Posizionare le piastre di base centrali in modo da formare una forma a
V rovesciata. Allineare i bordi laterali delle piastre di base dritti e quindi premere il profilo a V per livellare le
piastre di base
NOTA: I pannelli del pavimento sono rinforzati dai profili laterali installati sui pannelli. Posizionare questi profili
laterali in modo che siano inseriti tra i fermi in gomma delle camere d'aria laterali.
1
2
3
4
sequenza di
installazione
spingere verso il basso
poppa della barca
