Nemaxx 330 - Contenu de la Livraison; Montage des Plaques de Base; Montage Et Démontage

[
FR ● 48
]
Version: 1.2
KEN002ZB 02.02.2020
●CONTENU DE LA LIVRAISON
● Corps flottant
● Planchers en aluminium.
● Profils latéraux
● Kit de réparation.
● Manuel d'utilisation
● Sac de transport.
● Bancs
● Rames
● Pompe à pied avec manomètre
MONTAGE ET DÉMONTAGE
●MONTAGE DES PLAQUES DE BASE
REMARQUE : Lesplaquesdebasedoiventêtreinstalléesdanslebateauavantquelebateaunesoitgoné.
1. Dégagez une surface plane, propre et exempte d'objets tranchants.
2. Dépliez le bateau et posez-le à plat.
3. Fixez les vannes en place. Vérifiez que le joint d'étanchéité du capuchon est bien en place et fixez le support
de valve à chaque valve.

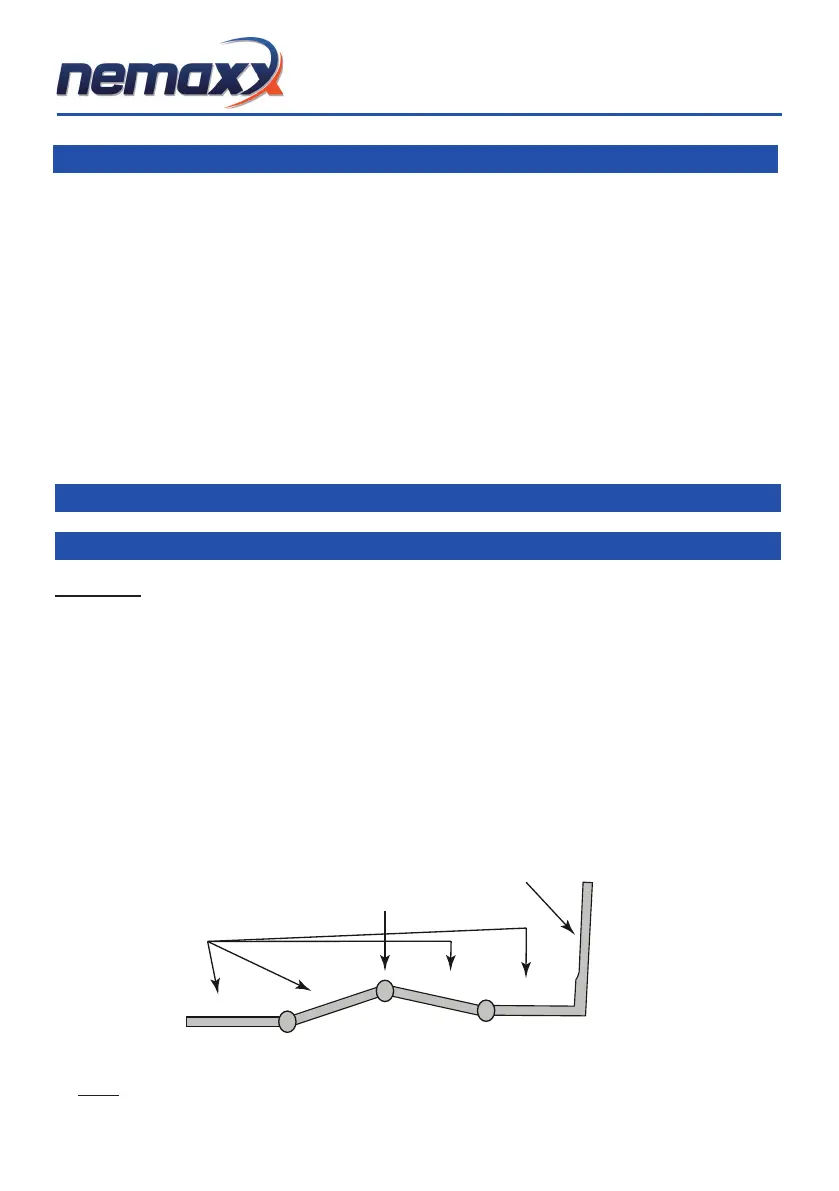

4. Glisser la plaque inférieure avant (n° 1) dans la proue. Positionner l'ouverture au-dessus de la valve de la
chambre à air de la quille. Assembler la plaque de base (n° 2) avec la plaque de base avant.
5. Glissez la plaque de base arrière sous le support de rétroviseur (n° 4).
6. Assemblez les plaques de base restantes. Positionner les plaques de base centrales de manière à ce qu'elles
forment un V inversé. Aligner les bords latéraux des plaques de base en ligne droite, puis appuyer sur le
profilé en V pour niveler les plaques de base.
NOTE : Les panneaux de plancher sont renforcés par les profilés latéraux installés sur les panneaux.
Positionnez ces profilés latéraux de manière à ce qu'ils soient insérés entre les butées en caoutchouc des
chambres à air latérales.
1
2
3
4
la séquence
d'installation
appuyez sur
poupe de bateau
