Capitolo
TEST OPERATIVI
NEOFOLD HS
VERSIONE: NF.HS-07-03/2015 7-3
Descrizione del test sensori ingresso (1-8) 7.2.1
 Accedere a questo test premendo un tasto da 1 a 8 (sul display viene visualizzato il
numero corrispondente al test da eseguire).
 Il tasto
permette di accedere al test vero e proprio.
 Sul display viene visualizzato
0 o 1 che rappresenta lo stato del sensore
0 = non attivo 1 = attivo
 Per uscire dal test premere il tasto
.
Descrizione del test dei solenoidi e relativi microswitch (9-11) 7.2.2

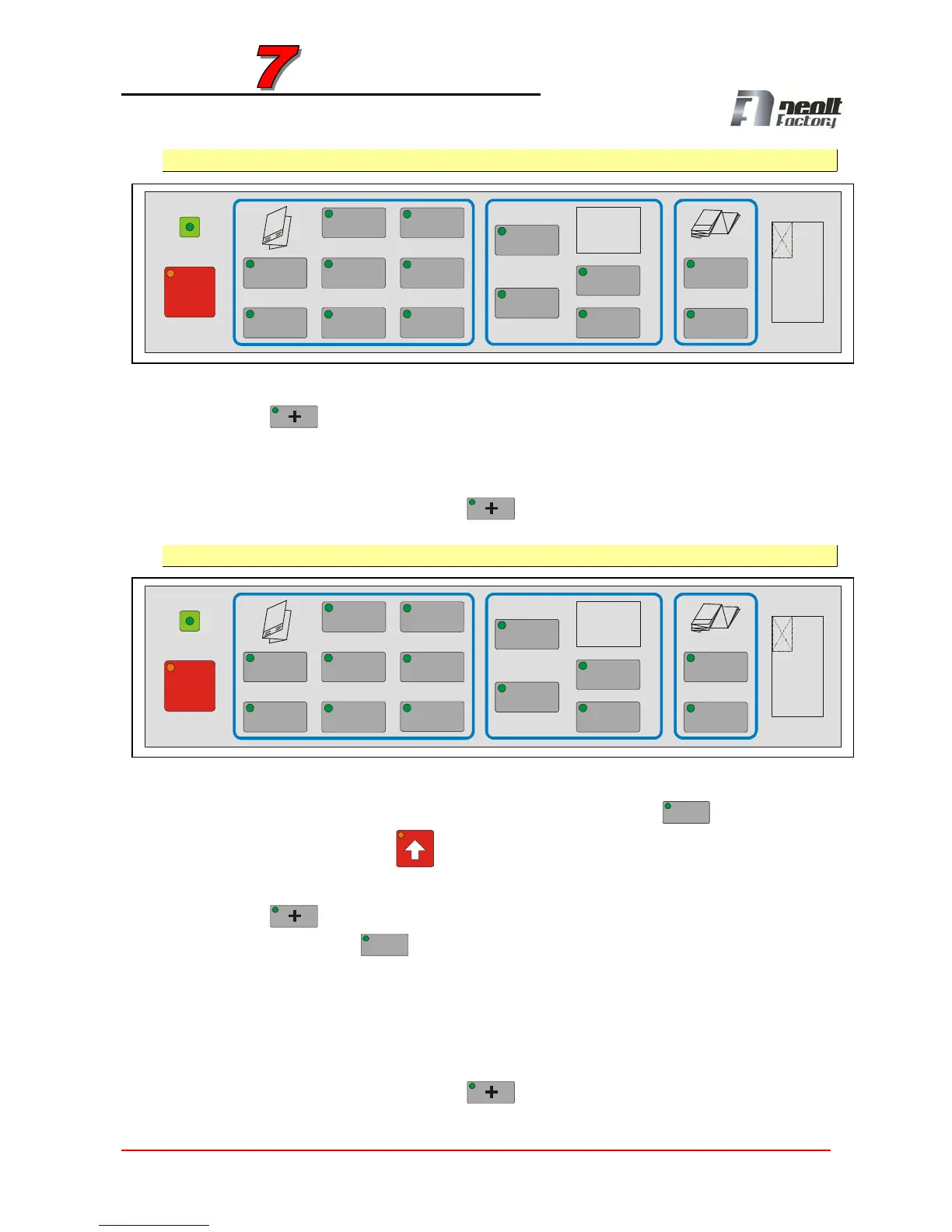

 Accedere a questi test premendo i tasti che visualizzano sul display i numeri da 9 a
11.
es. Test nr. 10 per solenoide uscita anteriore; premere i tasti
190
(corrispondente
a 1) e il tasto espulsione
(corrispondente allo 0).
 Sul display si visualizza il numero
10.
 Il tasto
permette di accedere al test vero e proprio.
 Premere il tasto
297
ripetutamente per attivare / disattivare il solenoide
selezionato.
Il display visualizza sul digit a destra:
0 = solenoide non attivo 1 = solenoide attivo
Il display visualizza sul digit a sinistra:
0 = microswitch non attivo 1 = microswitch attivo
 Per uscire dal test premere il tasto
.
DIN 824
88
0
1
2
4
5
3
7
8
6
9
