57

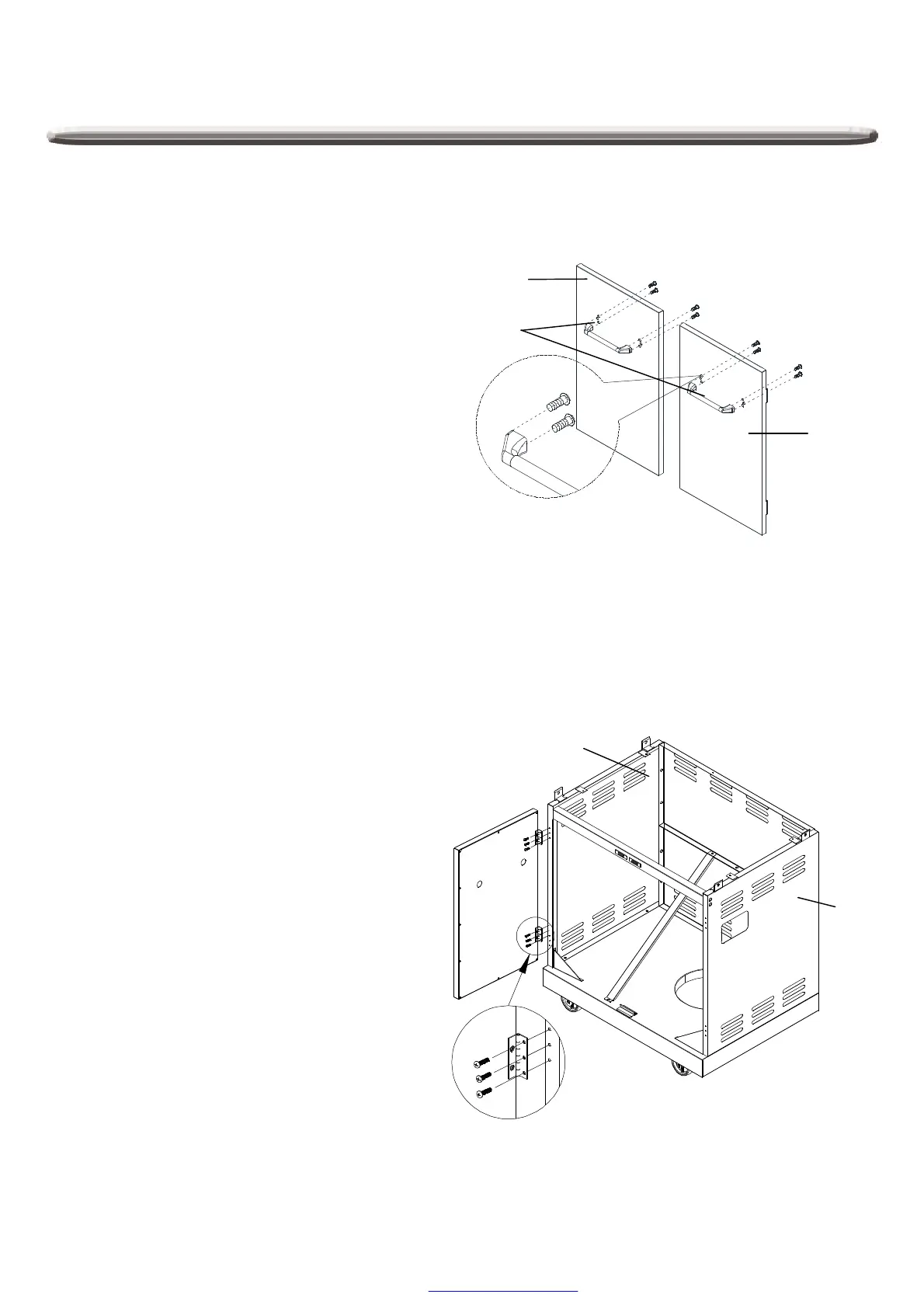

Fig. 8
Consignespour l'assemblage
Fig.9
8.Assemblage de la porte
a). Fixez la poignée de la porte (U) à chaque porte
(S/T) à l'aide des huit vis à tête bombée 5/32 po
x 10 mm (BB) (voir Fig. 8).
12XCC
T
S
U
8X
BB
CONSEIL: Quatre vis parporte
I
H
b). Sujete ambas bisagras de la puerta a la
placa metálica usando 12 tornillos de cabeza
plana de 5/32 pulgadas x 10 mm (CC) aux
panneaux latéraux droit et gauche(I/H), como
muestra la Fig. 9.
CONSEIL: Seis tornillos para
cada puerta
