58
Fig.10
Consignespour l'assemblage

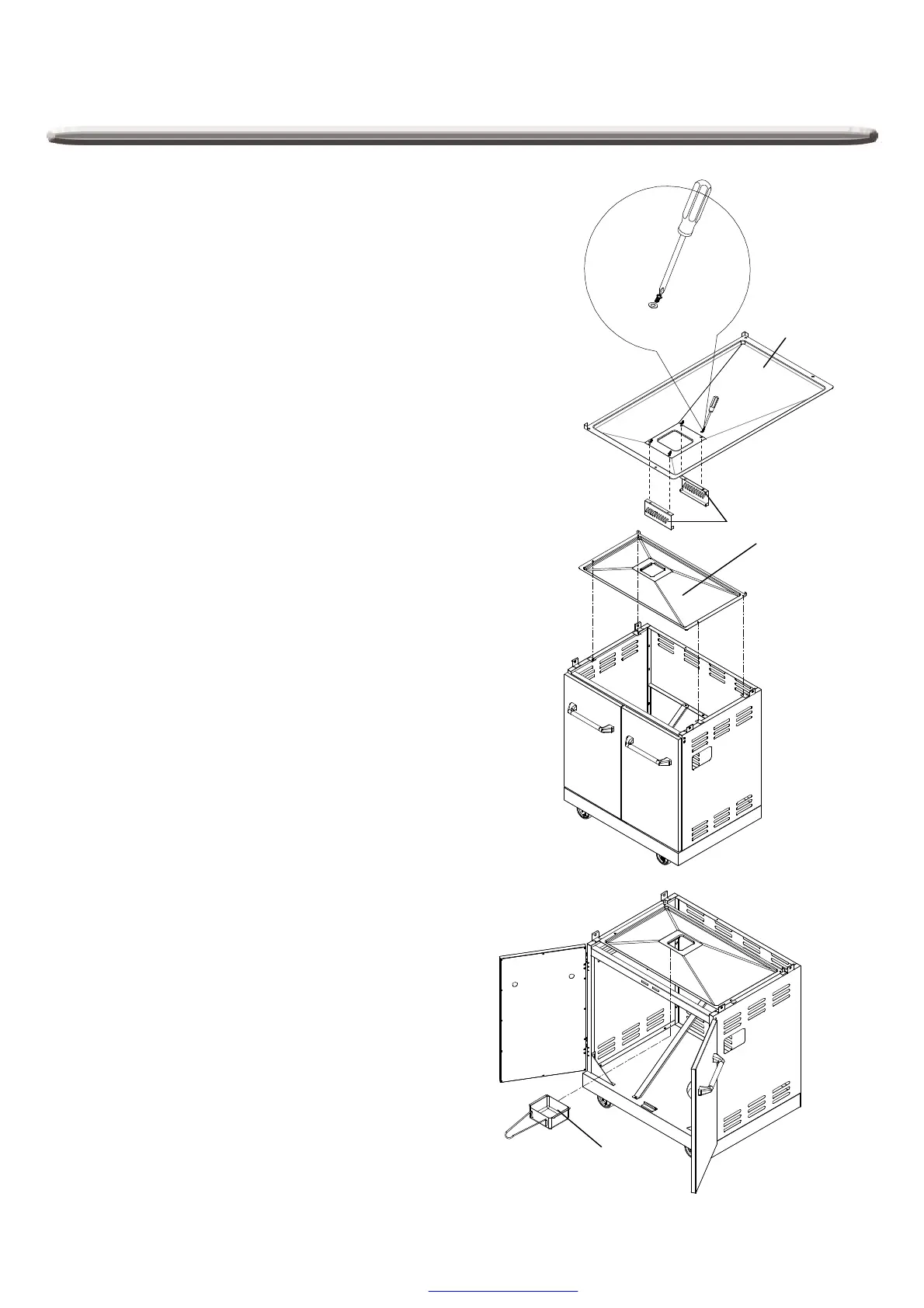

9. Installation du plateau à graisse
a).Fixez les supports du plateau à graisse (Z) au
plateau à graisse (D) à l'aide des quatres vis
à tête bombée 5/32 po x 10 mm avec les
rondelles de blocage (BB) et des quatres
rondelles plates 5/32 po (DD). Voir la fig. 10.
b). Installez le plateau à graisse (D) sur le chariot
à l’aide des quatre vis à tête bombée 5/32 po
x 10 mm (BB). Voirla Fig. 11.
c). Installezla boîte à graisse sous le plateau à
graisse via la Fig.12
D
Fig.12
E
Fig.11
4 x BB
4 x DD
D
Z
