Nice FILO Series - Connexion Sortie Lumière 230 V; INSTALLATION du SYSTÈME de DÉVERROUILLAGE EXTERNE Mod. KS200 KIT; Diagnostic Et Signalisations des Dispositifs; Signalisations des Photocellules

Français – 13
Français

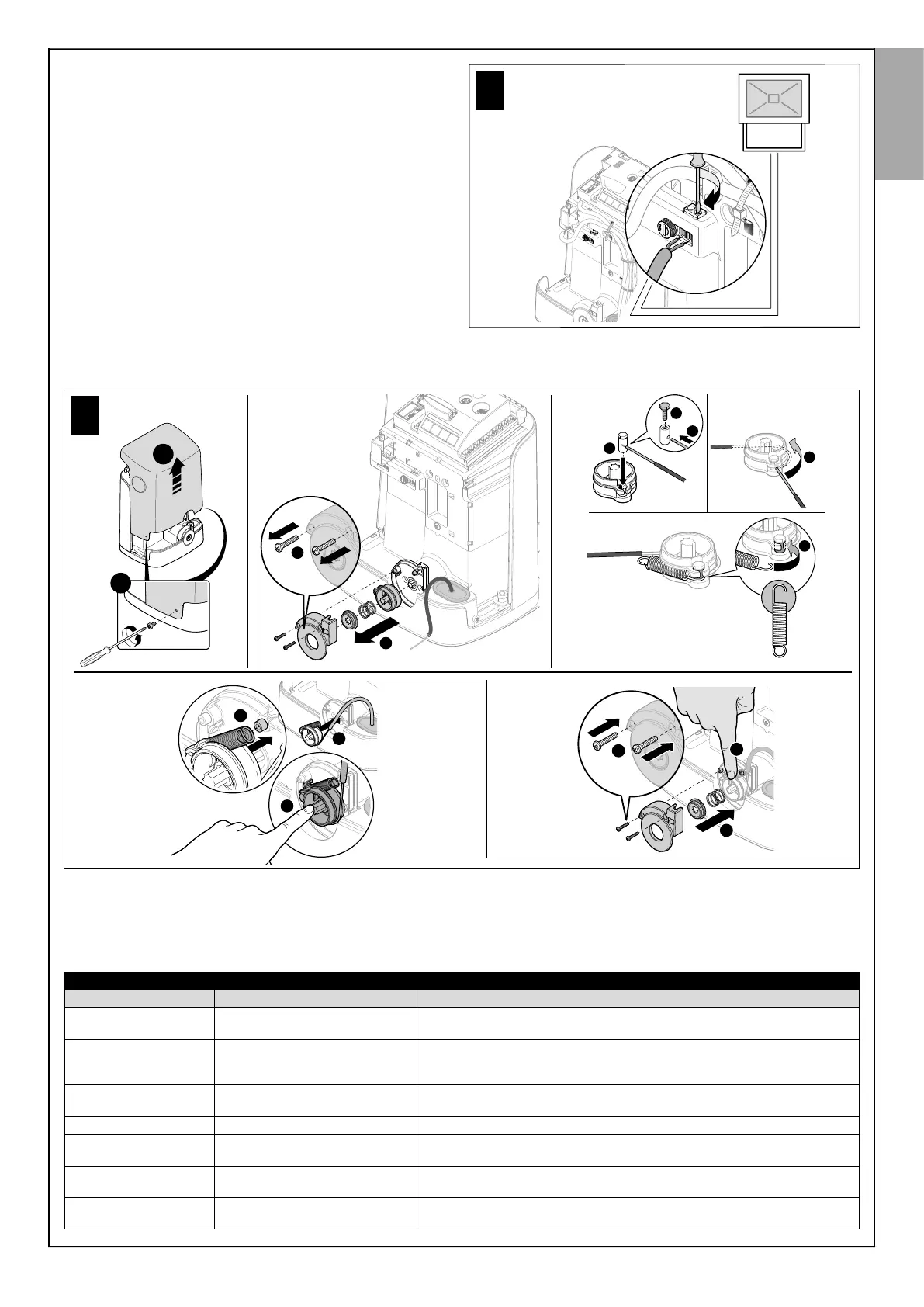

9.8 - CONNEXION SORTIE LUMIÈRE 230V
230 V, 500 W max
31
Pour effectuer la connexion, voir la fig. 31 et la notice correspondante.
9.9 - INSTALLATION DU SYSTÈME DE DÉVERROUILLAGE EXTERNE mod. KS200KIT
Pour installer le système de Déverrouillage externe KS200KIT dans l’opérateur, voir la fig. 32 et la notice correspondante.
1
2
3
4
5
1
2
2
3
1
2
3
1
2
1
01.
04.
02. 03.
05.
32
9.10 - DIAGNOSTIC ET SIGNALISATIONS DES DISPOSITIFS
Certains dispositifs sont prévus pour émettre des signalisations permettant de détecter l’état de fonctionnement ou les éventuelles anomalies.
9.10.1 - Signalisations des photocellules
Les photocellules contiennent une led SAFE (fig. 7) qui permet de vérifier à tout moment l’état de leur fonctionnement, voir le Tableau 6.
TABLEAU 6
Led SAFE (g. 7) État Action
Éteinte La photocellule n’est pas alimentée
ou est en panne
Vérier que sur les bornes de la photocellule, une tension d’environ 8-12 Vcc est
présente; si la tension est correcte, la photocellule est probablement en panne
3 clignotements
rapides et 1 seconde
de pause
Dispositif non reconnu par la logique
de commande
Répéter la procédure de reconnaissance sur l’a logique de commande. Vérier
que toutes les paires de photocellules sur ECSBus ont des adresses différentes
(voir la notice des photocellules)
1 clignotement très
lent
Le récepteur RX reçoit un excellent
signal
Fonctionnement normal
1 clignotement lent Le récepteur RX reçoit un bon signal Fonctionnement normal
1 clignotement rapide Le récepteur RX reçoit un signal
faible
Fonctionnement normal mais il est bon de vérier l’alignement TX-RX et la propre-
té des verres de protection
1 clignotement
très rapide
Le récepteur RX reçoit un mauvais
signal
On est à la limite du fonctionnement normal; il faut vérier par conséquent l’aligne-
ment TX-RX et la propreté des verres de protection
Toujours allumée Le récepteur RX ne reçoit aucun
signal
Vérier s’il y a un obstacle entre TX et RX. Vérier que la LED sur le TX effectue un
clignotement lent. Vérier l’alignement TX-RX
