Polski 5
Polski
Pozostawić odległość 1 ÷ 2 mm między listwą zębatą i kołem zębatym (ma to zastosowanie do wszystkich elementów) w sposób taki, by masa
skrzydła nie obciążała silnika
14. Przygotować element dystansowy o grubości 2-3 cm i umieścić go przed blokadą mechaniczną (faza 14 - rys. 5). Następnie, przesunąć ręcznie
skrzydło w kierunku blokady mechanicznej, opierając je na elemencie dystansowym. Podczas przemieszczania skrzydła upewnić się, że listwa
zębata przesuwa się po kole zębatym w sposób prawidłowy
15. Na koniec, przenieść skrzydło na połowę odcinka (w stosunku do dwóch ograniczników krańcowych) i zablokować ręcznie motoreduktor (faza
15 - rys. 5)
W tej chwili można przystąpić do instalacji akcesoriów przewidzianych w instalacji: dla fotokomórek PH200 > punkt 3.6 (rys. 6) - dla lampy
ostrzegawczej FL200 > punkt. 3.7 (rys. 7). Zapoznać się z odpowiednimi instrukcjami obsługi w celu uzyskania informacji na temat innych urządzeń
dodatkowych.
3.6 - MONTAŻ FOTOKOMÓREK mod. PH200 (rys. 6a - 6b)
Fotokomórki mogą być instalowane na ścianie zgodnie z poniższym opisem (rys. 6a) lub we wnętrzu motoreduktora (rys. 6b); dla tego
rodzaju instalacji, patrz instrukcja obsługi fotokomórek.
umieścić każdą pojedynczą fotokomórkę na wysokości 40/60 cm od podłoża umieścić je po przeciwnych stronach chronionej
strefy • umieścić je jak najbliżej bramy (maksymalna odległość = 15 cm) • w punkcie mocowania musi być obecna rura do przełożenia
kabli • skierować nadajnik TX w kierunku centralnej strefy nadajnika RX (dopuszczalne odchylenie: maksymalnie 5°)
W celu uzyskania informacji na temat procedury montażu, patrz rys. 6a - 6b.
3.7 - MONTAŻ LAMP OSTRZEGAWCZYCH mod. FL200 (rys. 7)
• Lampa musi być przymocowana w pobliżu bramy i musi być widoczna. Istnieje możliwość jej zamontowania lampy na powierzchni
pionowej lub poziomej. W celu podłączenia do zacisku Flash nie należy przestrzegać żadnej biegunowości; przeciwnie, w celu podłączenia prze-
wodu ekranowanego anteny należy podłączyć kabel i oplot w sposób wskazany na rys. 8.
Wybrać najbardziej odpowiednią pozycję, w której zamontować lampę ostrzegawczą: należy ją umieścić w pobliżu bramy i musi być ona łatwo dostrze-
galna. Istnieje możliwość jej zamontowania lampy na powierzchni pionowej lub poziomej.
W celu uzyskania informacji na temat procedury montażu, patrz rys. 7.
PH200
FL200
4
POŁĄCZENIA ELEKTRYCZNE
Krok C
4.1 - PODŁĄCZENIE ELEKTRYCZNE DO CENTRALI (rys. 8)
01. Nawiercić gumową przelotkę i włożyć kable niezbędne do połączenia różnych urządzeń (faza 01 - rys. 8): pozostawić przynajmniej 40-50 cm kabli
i przymocować je za pomocą opasek (faza 02 - rys. 8).
02. Podłączyć różne urządzenia zestawu i inne ewentualne części przewidziane w instalacji (opcjonalne, niedołączone do opakowania) do zacisków
centrali (faza 03 - rys. 8): nie jest konieczne przestrzeganie żadnej biegunowości z wyjątkiem przewodu ekranowanego anteny, który należy połą-
czyć z kablem i oplotem, jak przedstawiono w fazie 03 - rys. 8

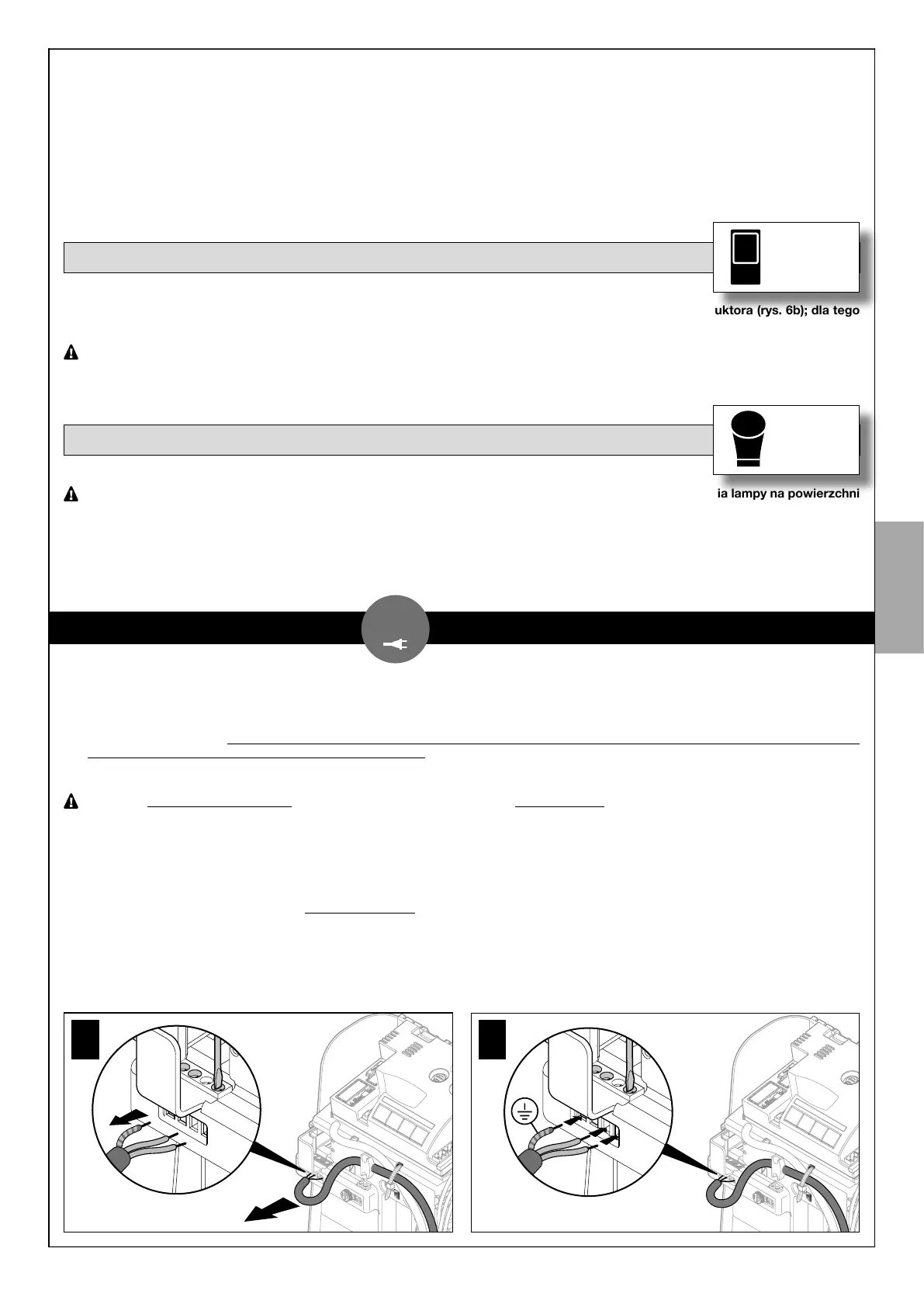

4.2 - PODŁĄCZANIE ZASILANIA
UWAGA! – Ostateczne podłączenie urządzenia do sieci elektrycznej lub wymiana kabla MUSZĄ być wykonywane wyłącznie przez
wykwalikowanego i doświadczonego elektryka, w poszanowaniu niniejszej instrukcji oraz norm bezpieczeństwa obowiązujących w
kraju użytkownika.
Do prób funkcjonowania i programowania urządzenia należy używać dostarczonego kabla, umieszczając wtyczkę w gnieździe elektrycznym.
Jeżeli gniazdo znajduje się daleko od automatyki, w tej fazie możliwe jest użycie przedłużacza.
W fazie odbioru i przekazania do eksploatacji automatyki, należy podłączyć centralę na stałe do sieci, wymieniając dostarczony kabel. W celu
podłączenia kabla do centrali motoreduktora, należy postępować w sposób opisany poniżej:
01. Upewnić się, że wtyczka motoreduktora nie jest umieszczona w gnieździe prądowym.
02. Podłączyć kabel elektryczny do zacisku motoreduktora (rys.10).
03. Poluzować kołnierz i wysunąć kabel elektryczny: wymienić go na kabel elektryczny stałego zasilania.
04. Podłączyć kabel elektryczny do zacisku siłownika (rys. 11).
05. Dokręcić kołnierz w celu przymocowania kabla elektrycznego.
06. Przed zamknięciem pokrywy motoreduktora (rys. 9) można zaprogramować centralę (patrz rozdział 5).
