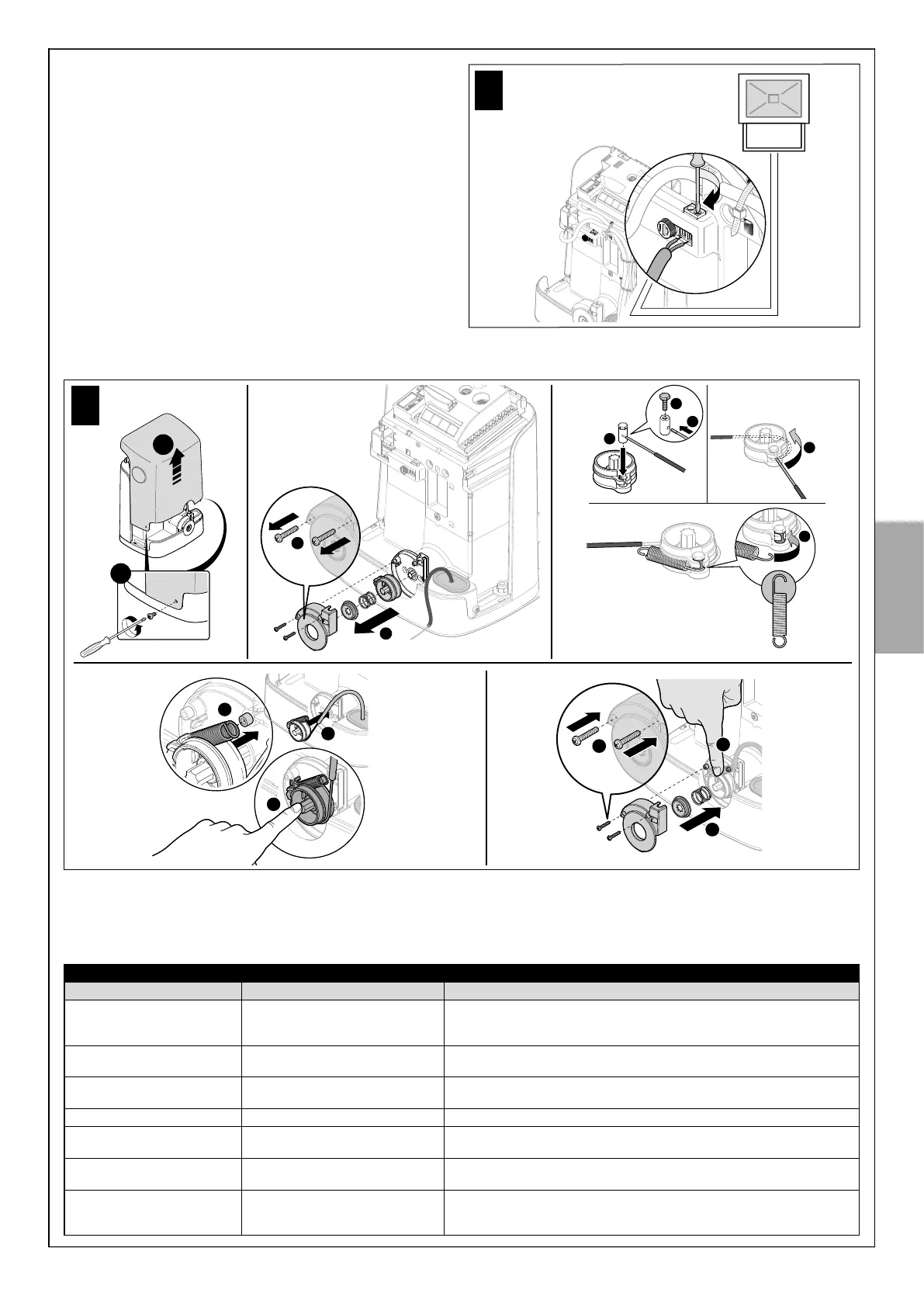

9.8 - PODŁĄCZENIE WYJŚCIA LIGHT 230V
230 V, 500 W max
31
Aby wykonać połączenie, patrz rys. 31 i odpowiednią instrukcję obsługi.
9.9 - MONTAŻ SYSTEMU ODBLOKOWANIA ZEWNĘTRZNEGO mod. KS200KIT
W celu montażu zewnętrznego systemu odblokowującego KS200KIT w motoreduktorze, patrz rys. 32 i odpowiednia instrukcja obsługi.
1
2
3
4
5
1
2
2
3
1
2
3
1
2
1
01.
04.
02. 03.
05.
32
9.10 - DIAGNOSTYKA I SYGNALIZACJE URZĄDZEŃ
Niektóre urządzenia są w stanie wydawać sygnały informujące o stanie roboczym lub ewentualnych usterkach.
9.10.1 - Sygnalizacje fotokomórek
W fotokomórkach znajduje się dioda SAFE (rys. 7) umożliwiająca sprawdzenie, w każdej chwili, stanu funkcjonowania: patrz Tabela 6.
TABELA 6
Dioda SAFE (rys. 7) Stan Działanie
Zgaszona Fotokomórka nie jest zasilana lub
jest uszkodzona
Sprawdzić, czy w zaciskach fotokomórki jest obecne napięcie około 8-12
Vdc; jeżeli napięcie jest prawidłowe, prawdopodobnie fotokomórka jest
uszkodzona
3 szybkie mignięcia i 1
sekunda przerwy
Urządzenie nie zostało rozpoznane
przez centralę
Powtórzyć procedurę wczytywania centrali. Sprawdzić, czy wszystkie pary foto-
komórek na ECSBus mają różne adresy (patrz instrukcja obsługi fotokomórek)
1 mignięcie
bardzo wolne
Odbiornik odbiera optymalny sygnał Prawidłowe funkcjonowanie
1 powolne mignięcie Odbiornik odbiera prawidłowy sygnał Prawidłowe funkcjonowanie
1 szybkie mignięcie Odbiornik odbiera słaby sygnał Prawidłowe funkcjonowanie, ale należy sprawdzić ustawienie w linii nadajnika
i odbiornika i czystość szybek
1 mignięcie
bardzo szybkie
Odbiornik odbiera bardzo słaby
sygnał
Jest na granicy prawidłowego funkcjonowania; należy sprawdzić ustawienie
w linii nadajnika i odbiornika i czystość szybek
Świeci Odbiornik nie odbiera żadnego
sygnału
Sprawdzić, czy nie ma przeszkód pomiędzy nadajnikiem i odbiornikiem.
Sprawdzić, czy dioda LED na nadajniku miga powoli. Sprawdzić wyrównanie
między nadajnikiem i odbiornikiem
