Questa centrale per l’automazione di cancelli e porte automatiche permette di comandare 2 motoriduttori in corrente alternata monofase.

NellacentralesonopresentiunaseriediDip-switch(miniselettori)chepermettonodiattivarediversefunzioni,edeitrimmercheconsentono

di effettuare una serie di regolazioni.

Lo stato degli ingressi è segnalato da appositi Led posti vicino agli ingressi; un ulteriore Led presente vicino al microprocessore, segnala il

corretto funzionamento della logica interna.

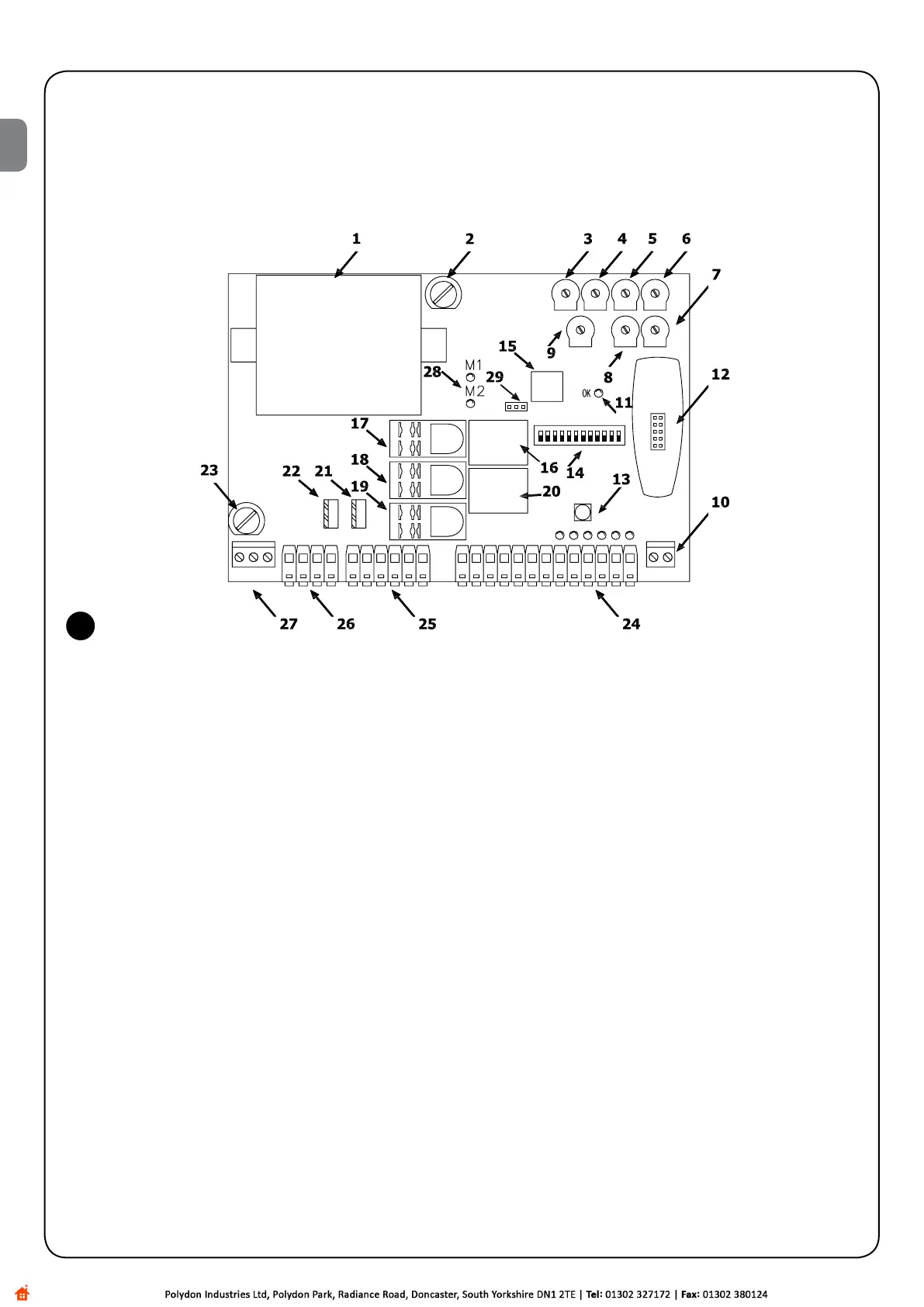

Per facilitare il riconoscimento delle parti, in Fig.1sonoindicatiicomponentipiùsignicativi.

1 Trasformatore

2 Fusibiledibassatensione(500mAF)

3 Trimmerdiregolazionedellaforza(F)

4 TrimmerdiregolazionedelTempoPausa(TP)

5 TrimmerdiregolazioneTempoRitardoinApertura(TRA)

6 TrimmerdiregolazioneTempoLavoromotore1(TL1)

7 TrimmerdiregolazioneTempoLavoromotore2(TL2)

8 TrimmerdiregolazioneTempoRitardoinChiusura(TRC)

9 TrimmerdiBilanciamentomanovra(BAL)

10 Morsettiera per antenna

11 LedOK

12 Connettore innesto Radio

13 Pulsante di Passo Passo

14 Dip-Switch di selezione delle funzioni

15 Microprocessore

16 Relè Elettroserratura

17 Relè comune motori

18 Relè Luce di Cortesia

19 Relè direzione movimento Apre / Chiude

20 Relè Fototest

21 Triac motore 2

22 Triac motore 1

23 Fusibilerapido(5Ase230Vac)o(6.3Ase120Vac)

24 Morsettiera ingressi / uscite di comando

25 Morsettiere uscite motore

26 Morsettiera uscite lampeggiante e luce di cortesia

27 Morsettiera di alimentazione

28 Led segnalazione funzionamento motori

29 Ponticellopersceltamodalitàdirallentamento(M-RAL)
