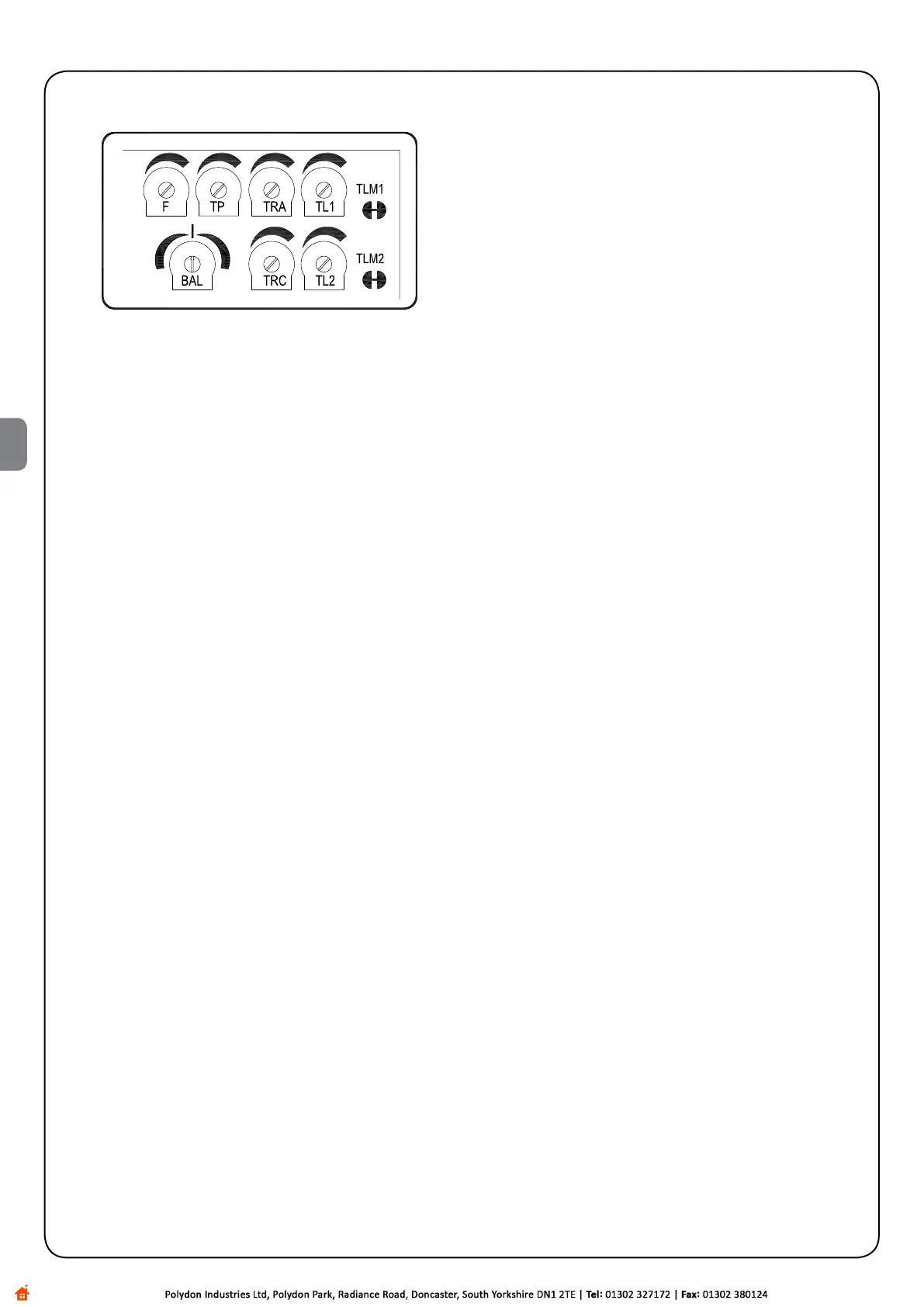

Regulacje można wykonać trymerami (potencjometrami), którymi
zmieniasięnastępująceparametry:
(TL1 TL2):
Reguluje maksymalny czas trwania ruchu otwierania i zamykania
silnika1(TL1)isilnika2(TL2).
Regulacja trymera (TL1 TL2) wykonać przed wykonaniem ruchu
pierwszegoruchuzamkniętejbramy(skończonyczaspracy3skrzy-
deł);regulowaćtrymerwfazie,kiedybramajestzamknięta.
Gdy stosujemy wyłącznik graniczny elektroniczny lub blokady
mechanicznezalecamy,abywyregulowaćwyłącznikikrańcowelub
blokadymechanicznedlmaksymalnegostopniaotwarciaIzamknię-
ciawybranegoskrzydła.
AbywyregulowaćczaspracyTL,należywybraćsystempracy“Pół-
automatyczny” ustawiając mikroprzełącznik nr 1 na ON po czym
ustawić TL w połowie skoku. Z tymi ustawieniami wykonać cykl
otwieraniaizamykaniaiewentualniewyregulowaćtrymerTLwtaki
sposób,abyustawionyczasbyłwystarczającynawykonaniecałego
ruchuzrezerwą2lub3sekund.wzatrzymaniuspowodowanymwył.
granicznym elektrycznym (w silnikach z wyłącznikami granicznymi)
lub blokadami mechanicznymi.
Abysprawdzić,kiedykończysięczaspracydwóchsilnikównależy
sprawdzić wzrokowo stan diody sygnalizacji funkcjonowania sil-
ników w centrali (wyłączenie diod odpowiada zakończeniu Czasu
pracydanegosilnika).
W wypadku, kiedy po ustawieniu trymera TL na maksimum nie
otrzymamywystarczającego czasu, należyprzeciąć mostek TLM1
napłyciewydrukowanejwpobliżutrymeratak,abyuzyskaćwiększy
zakres regulacji czasu silnika 1 i przeciąć mostek TLM2 na płycie
wydrukowanej w pobliżu trymera TL tak, aby uzyskać większy
zakres regulacji czasu silnika 2.
Mostkiteumieszczonesąpostronietrymera.
Gdy zamierzamy zastosować funkcję Zwolnienia (przełącznik 8
ON)należywówczaswyregulowaćtrymertak,abyfazazwolnienia
zaczęła się 50-70cm przed interwencją wyłączników krańcowych
zamykania lub otwierania.

(TRC):
Gdybramazłożonajestz2skrzydeł,którewwypadku,kiedyroz-
poczną ruch w tym samym momencie, mogłyby się zablokować
lub, w fazie zamykania, mogłyby zajść jedno na drugie, wówczas
należywyregulowaćtrymeremCzasOpóźnieniazatrzymania(TRA)
lubCzasOpóźnieniaZamykania(TRC).
Czyli (TRA) ma być wyregulowany tak, że kiedy skrzydło zostanie
poruszone 1 silnikiem to drugie skrzydło ma znajdować się poza
zasięgiemruchupierwszego.
Trymer (TRC) ma być tak wyregulowany tak, aby skrzydło 2- go
silnikadoszłodo końcabieguwmomenciekiedy 1 silnikskończy
ruch zamykania.

Przyfunkcjonowaniu“automatycznym”regulujesięczas pomiędzy
zakończeniemruchuotwieraniairozpoczęciemruchuzamykania.
Aby wyregulować Czas Przerwy TP należy wybrać sposób funk-
cjonowania “Automatyczny“ poprzez przestawienie mikroprzełącz-
nikanr2naONi następnie wyregulować czas przerwy trymerem
TP według życzenia. Aby wykonać kontrolę należy wykonać ruch
otwierania,poczymzmierzyćczas,którymijaprzedrozpoczęciem
ruchu zamykania

RegulacjętrymeraSIŁY(F)wykonywaćostrożnie,ponieważtaregu-
lacjamożezmienićpoziombezpieczeństwaautomatyki.
Regulację należy wykonywać stopniowo mierząc ustawioną siłę
dociskuskrzydłaidostosowującjądowymagańnormatywnych.

Trymer BILANSOWANIA, znajdujący się w tej centrali umożliwia
zróżnicowanieczasupracypodczasmanewrówotwieraniaizamy-
kaniaskrzydeł.
Jesttopomocnewprzypadkusilnikaoróżnychprędkościachusta-
wionychdlaobukierunków,jaknaprzykładsilnikihydrauliczne,lub
teżwprzypadku,kiedyskrzydłabramyutraciłyrównowagępodczas
otwieranialubzamykania,powodującróżneobciążeniaiwzwiązku
z tym wymagając zastosowania różnych czasów, umożliwiających
pokonanie tej samej przestrzeni.
Wzwiązkuztym,jeżelibramautraciłarównowagępodczaszamy-
kania, manewr otwierania może zakończyć się przed zderzakami
mechanicznymi, w tym przypadku należy obrócić trymer BAL w
kierunkuzgodnym zruchemwskazówekzegara (OT),zwiększając
w ten sposób czas pracy podczas otwierania, dopóki zwalnianie
nie rozpocznie się w ustalonym wcześniej punkcie (50 cm przed
zderzakiemmechanicznymasilnikibędązasilaneprzezdodatkowe
3-5sekundpodotarciuskrzydełdozderzaków.
Jeżeli natomiast brama utraciła równowagę podczas otwierania,
wtedy należy ją wyrównoważyć obracając trymer BAL w kierunku
przeciwnymdoruchuwskazówekzegara(ZAM),udostępniającwię-
cej czasu dla manewru zamykania bramy.
Jeżeli trymer jest ustawiony dokładnie pośrodku, czas pracy dla
manewrówotwieraniaizamykaniabędzietakisam.
