Nice MINDY A60A

32
Cettelogique de commande pourl’automatisation de portails etportes automatiques, permet decommander 2 opérateurs encourant
alternatifmonophasé.Elleinclutenoutreunesériede“Dip-switchs”(minisélecteurs)quipermettentd’activerdifférentesfonctionsetdes
trimmersquipermettentd’effectuerunesériederéglages.
L’étatdesentréesestsignalépardesdiodesélectroluminescentes(Led)placéesàproximitédesentrées;uneLedsupplémentairesetrouve
près du microprocesseur et signale le fonctionnement correct de la logique interne.

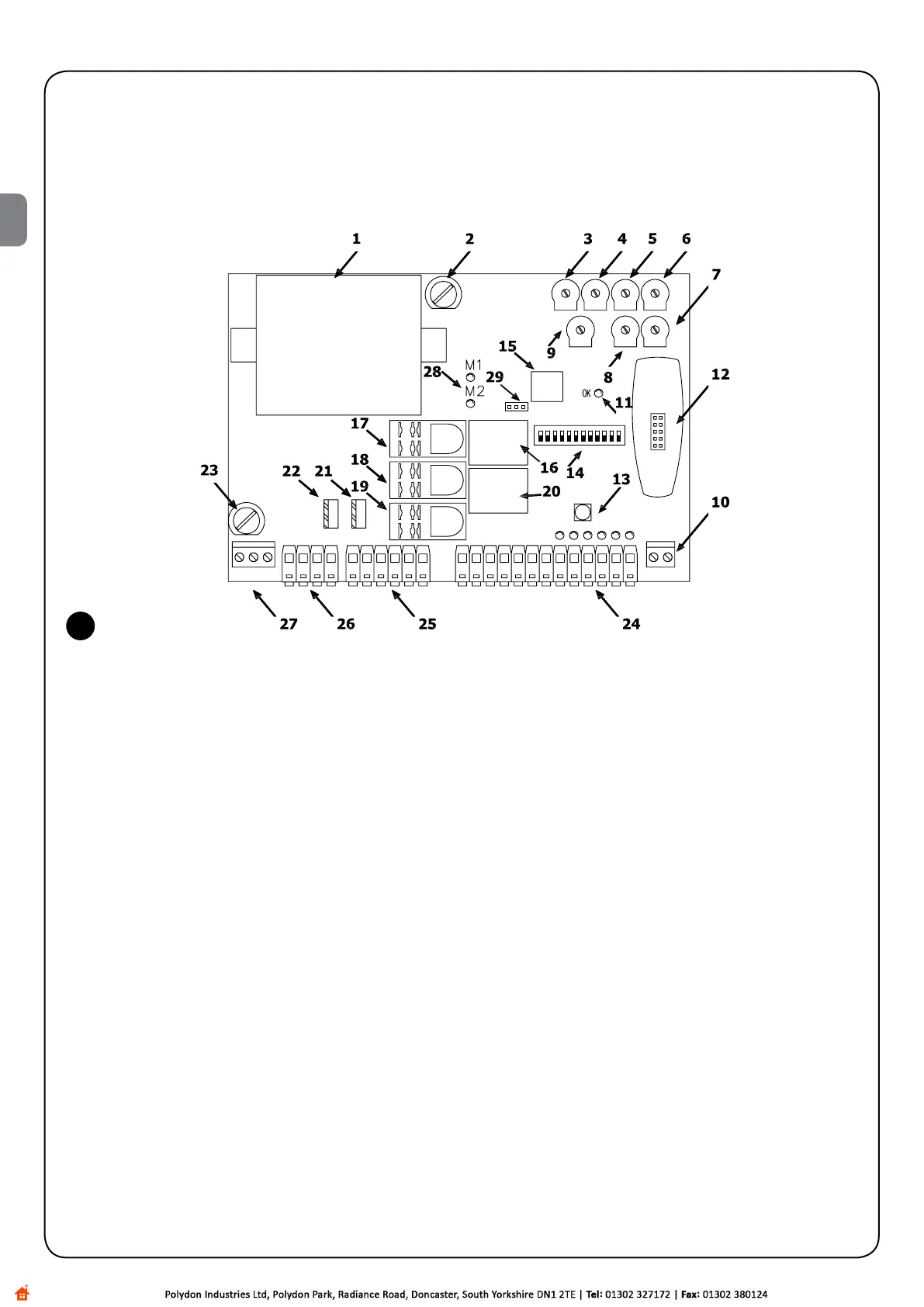

Pourfaciliterl’identicationdesparties,la indique les principaux composants.
1 Transformateur
2 Fusibledebassetension(500mAF)
3 Trimmerderéglagedelaforce(F)
4 TrimmerderéglageduTempsdePause(TP)
5 TrimmerderéglageduTempsdeRetardenouverture(TRA)
6 TrimmerderéglageduTempsdeTravailmoteur1(TL1)
7 TrimmerderéglageduTempsdeTravailmoteur2(TL2)
8 TrimmerderéglageduTempsdeRetardenfermeture(TRC)
9 Trimmerd’équilibragemanœuvre(BAL)
10 Bornier pour antenne
11 LedOK
12 Connecteur Radio
13 Touche de Pas à Pas
14 Dip-switchdesélectiondesfonctions
15 Microprocesseur
16 RelaisSerrureélectrique
17 Relais Commun moteurs
18 Relais Éclairage automatique
19 Relais Direction mouvement Ouvre / Ferme
20 Relais Photo-test
21 Triac moteur 2
22 Triac moteur 1
23 Fusiblerapide(5Asur230Vac)ou(6,3Asur120Vac)
24 Bornierentrées/sortiesdecommande
25 Bornier sorties moteur
26 Bornier sorties clignotant et Écl. autom.
27 Bornier d’alimentation
28 Led signalisation fonctionnement moteurs
29 Cavalierpourchoixdumodederalentissement(M-RAL)
2) Description du produit
