IT
6 – Italiano
Sulla centrale sono presenti 3 tasti OPEN (), STOP (SET), CLOSE (u) che
possono essere utilizzati sia per comandare la centrale durante le fasi di prova
sia per la programmazione delle funzioni disponibili.
Le funzioni programmabili disponibili sono disposte su 2 livelli e il loro stato di
funzionamento viene segnalato dagli 8 led (L1...L8) presenti sulla centrale ( led
acceso = funzione attiva; led spento = funzione non attiva).
Utilizzare i tasti di programmazione:
OPEN (): – tasto per comandare l’apertura del cancello; – tasto di selezione in
fase di programmazione.
STOP/SET: tasto per fermare una manovra; se premuto per più di 5 secondi
permette di entrare in fase di programmazione.
CLOSE (u): – tasto per comandare la Chiusura del cancello; – tasto di selezio-
ne in fase di programmazione.
6.1 - Programmazione primo livello (ON-OFF)
Tutte le funzioni del primo livello sono programmate di fabbrica su “OFF” e pos-
sono essere modificate in qualsiasi momento. Per verificare le varie funzioni
vedere Tabella 5. Per la procedura di programmazione vedere Tabella 6.
IMPORTANTE – La procedura di programmazione presenta un tempo massi-
mo di 10 secondi tra la pressione di un tasto e l’altro. Trascorso questo tempo,
la procedura termina automaticamente memorizzando le modifiche fatte fino a
quel momento.
PROGRAMMAZIONE DELLA CENTRALE
DI COMANDO
6

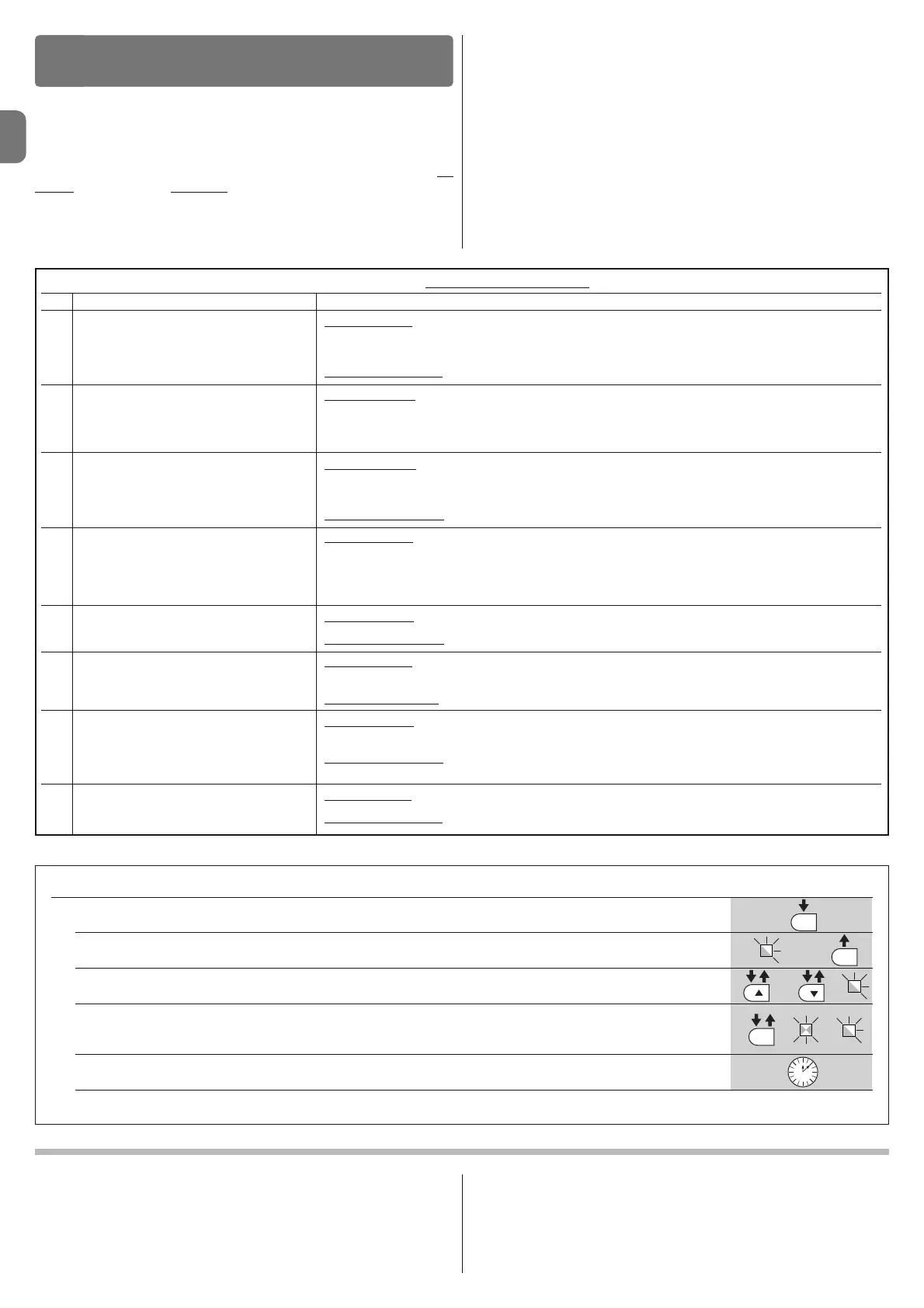

TABELLA 5 - Funzioni di primo livello
Led Funzione Descrizione
L1 Chiusura automatica
L2 Richiudi dopo foto
L3 Chiudi sempre
L4 Stand by tutto
L5 Elettroserratura / Luce di cortesia
L6 Prelampeggio
L7 “Passo Passo” diventa “Apre” e
“Open” diventa “Chiude”
L8 “Flash” oppure
“Spia cancello aperto”
Funzione ATTIVA: dopo una manovra di apertura, viene eseguita una pausa (pari al Tempo pausa program-
mato) trascorsa la quale, la centrale avvia automaticamente una manovra di chiusura. Il valore di fabbrica del
Tempo pausa è pari a 30 sec.
Funzione NON ATTIVA
: il funzionamento è di tipo “semiautomatico”.
Funzione ATTIVA
: se durante la manovra di apertura o chiusura intervengono le fotocellule, il tempo di
pausa si riduce a 5 sec. indipendentemente dal “tempo pausa” programmato.
Con la “chiusura automatica” disattivata, se durante la Chiusura intervengono le fo tocellule, si attiva la
“chiusura automatica” con il “tempo pausa” programmato.
Funzione ATTIVA
: nel caso di un black-out elettrico, anche breve, al ripristino della corrente elettrica la
centrale rileva il cancello aperto e automaticamente avvia una manovra di Chiusura, preceduta da 5 sec. di
prelampeggio.
Funzione NON ATTIVA
: al ritorno della corrente elettrica il cancello rimane dov'è.
Funzione
ATTIVA: dopo 1 minuto dal termine della manovra, la centrale spegne l’uscita “BlueBus” (disposi-
tivi collegati), il Bus T4 (dispositivi collegati), le uscite flash e ELS, alcuni circuiti interni e tutti i led escluso il
Led BlueBus che lampeggerà più lentamente. Quando la centrale riceve un comando ripristina il normale
funzionamento (con un breve ritardo). Questa funzione ha lo scopo di ridurre i consumi; aspetto importan-
te con alimentazione a batterie o pannelli fotovoltaici.
Funzione ATTIVA
: l’uscita “elettroserratura” commuta il proprio funzionamento in “luce di cortesia”.
Funzione NON ATTIVA
: l’uscita funziona come elettroserratura.
Funzione ATTIVA
: aggiunge una pausa di 3 secondi tra l’accensione del lampeggiante e l’inizio della mano-
vra, per segnalare in anticipo una situazione di pericolo.
Funzione NON ATTIVA
: la segnalazione del lampeggiante coincide con l’inizio della manovra.
Funzione ATTIVA
: i due ingressi “Passo passo” e “Open” della centrale, hanno la funzione di “Apre" e “Chiu-
de”.
Funzione
NON ATTIVA: i due ingressi “Passo passo” e “Open” della centrale, hanno la funzione di “Passo
passo” e “Apre parziale 1”.
Funzione ATTIVA
: l’uscita “Flash” della centrale, commuta il proprio funzionamento in “Spia cancello aperto”.
Funzione NON ATTIVA
: l’uscita "FLASH" della centrale esegue la funzione “Lampeggiante”.
TABELLA 6 - Procedura di programmazione primo livello
01. Premere e tenere premuto il tasto “Set” per circa 3 secondi;
02. Rilasciare il tasto quando il led “L1” inizia a lampeggiare;
03. Premere il tasto “” o “u” per spostare il led lampeggiante sul led che rappresenta la funzione da modificare;
04. Premere il tasto “Set” per cambiare lo stato della funzione:
(lampeggio breve = OFF - lampeggio lungo = ON);
05. Attendere 10 secondi (tempo massimo) per uscire dalla programmazione.
Nota – Per programmare altre funzioni su “ON” oppure “OFF”, durante l’esecuzione della procedura, occorre ripetere i punti 03 e 04 durante la fase stessa.
