mod. PP7124
motoreduktora.
duje się w automatyce.
odłączenie automatyki od sieci. Urządzenie rozłączające zasilanie musi gwaranto-
kach zatwierdzonej III kategorii przepięcia, zgodnie z zasadami montażu.
01. Otwórz pokrywę motoreduktora (rys. 12);
02. Włóż przewód zasilający i inne przewody elektryczne przez jeden z otwo-
03. Podłącz najpierw przewód zasilania elektrycznego: odkręć zacisk i podłącz
04. Teraz podłącz przewód zasilający silnik bez centrali (PP7224) jak pokazuje
05. Teraz podłącz przewody pozostałych urządzeń, nawiązując do rys. 11 oraz do
rozdziału 4.3. Uwaga - Aby ułatwić podłączenie przewodów możesz wyjąć zaci-

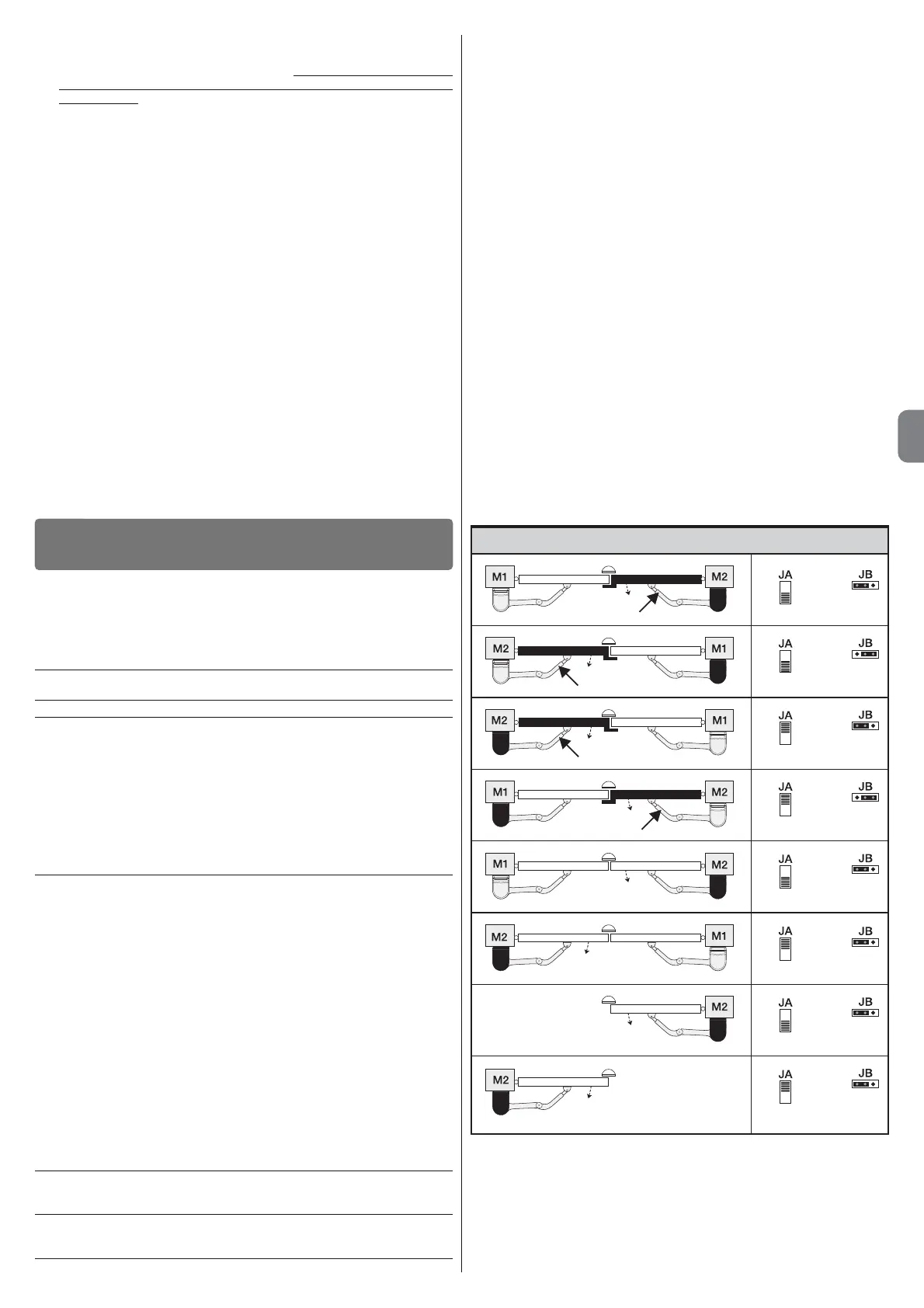

06. Znajdź w Tabeli 2 typologię odpowiadającą programowanej instalacji i jeżeli
07. Zamknij pokrywę motoreduktora.
01. Otwórz pokrywę (rys. 12);
02. Włóż przewód silnika przez jeden z otworów, znajdujących się w dolnej
03. Podłącz najpierw przewód zasilania elektrycznego: odkręć zacisk i podłącz
04. Zamknij pokrywę motoreduktora.
08.
Odblokuj motoreduktor w trybie ręcznym
(rys. 10)
, patrz paragraf 3.6
;
09. Teraz wyznacz strefę mocowania uchwytu na skrzydle bramy maksymalnie
wydłużając ramiona motoreduktora (rys. 4): ważne jest, aby uchwyt został
zamontowany w miejscu znajdującym się najdalej w stosunku do pozycji
motoreduktora;
10. Wywierć otwory w skrzydle bramy i przykręć uchwyt wykorzystując odpo-
wiednie śruby (nie znajdują się w wyposażeniu);
11. Przed zablokowaniem motoreduktora wyreguluj mechaniczny ogranicznik
otwarcia (paragraf
3.5).
3.5 - Regulacja mechanicznego ogranicznika otwarcia
01. Przesuń ręcznie skrzydło bramy do położenia maksymalnego otwarcia;
02. Umieść mechaniczny ogranicznik położenia jak pokazano na rys. 9-1 i
przykręć dwiema śrubami (M6x20) znajdującymi się w wyposażeniu;
03. Wykręć śrubę, którą przykręcone jest proste ramię do motoreduktora i załóż
pokrywę zabezpieczającą (rys. 9-2); następnie dokręć śrubę i podkładkę;
04.
Ustaw ręcznie skrzydło bramy na około połowę otwarcia i zablokuj motore-
duktor (rozdz. 3.6)
;
3.6 - Blokowanie i odblokowywanie motoreduktora w trybie
ręcznym
Motoreduktor jest wyposażony w mechaniczny system odblokowujący, który
umożliwia otwieranie i zamykanie bramy w trybie ręcznym.
Te operacje wykonywane trybie ręcznym są niezbędne w przypadku braku prądu
elektrycznego, nieprawidłowego funkcjonowania bramy lub podczas faz montażu.
Odblokowanie (rys. 10-1):
01. Podnieś osłonkę;
02. Obróć klucz w kierunku zgodnym z ruchem wskazówek zegara (90°);
03. Teraz będzie możliwe ręczne przesunięcie skrzydła bramy do wybranego
położenia.
Blokowanie (rys. 10-2):
01. Obróć klucz o 90° w kierunku przeciwnym do ruchu wskazówek zegara i
wyjmij;
02. Opuść osłonkę.
Podłączenie elektryczne różnych urządzeń (fotokomórki, klawiatury cyfrowe, czyt-
niki kart zbliżeniowych (transpondery), itp., występujących w automatyce z centra-
lą sterującą, musi być wykonane z zastosowaniem systemu “Bluebus” firmy Nice.
Opis połączeń elektrycznych (rys. 11)
ANTENA wejście dla anteny odbiornika radiowego
FLASH wyjście dla 1 lampy ostrzegawczej z żarówką 12 V (maksymalnie
21 W). [*]
ELS wyjście dla zamka elektrycznego 12 Vpp (maksymalnie 15 VA). [*]
BLUEBUS wejście dla urządzeń kompatybilnych (MOFB, MOFOB, MOB i
MOTB; równoległe podłączenie urządzeń z zastosowaniem 2
przewodów, przez które przepływa zarówno zasilanie elektryczne
jak i sygnały komunikacji; nie jest konieczne przestrzeganie biegu-
nowości. Połączenie elektryczne, które należy zastosować jest
połączeniem równoległym, które nie wymaga przestrzegania żad-
nej biegunowości. Podczas fazy rozpoznawania każde urządzenie
podłączone do centrali zostanie przez nią rozpoznane pojedynczo,
dzięki jednoznacznemu kodowi. Za każdym razem, kiedy zostanie
dodane lub usunięte jakieś urządzenie, musisz ponownie przepro-
wadzić procedurę rozpoznawania (przeczytaj paragraf 4.6).
STOP wejście dla urządzeń, które swoim działaniem powodują natych-
miastowe zatrzymanie wykonywanego manewru, po nim następu-
je krótka zmiana ruchu; możliwość połączenia styków typu NO,
NC lub urządzeń z wyjściem o stałej oporności 8,2 kΩ (listwy rezy-
stancyjne). Każde urządzenie podłączone do tego wejścia jest roz-
poznawane przez centralę podczas fazy rozpoznawania (paragraf
3.4). Jeżeli w czasie pracy centrala odczyta na tym wejściu jaką-
kolwiek zmianę w stosunku do stanu zapamiętanego przy progra-
mowaniu, natychmiast zatrzyma siłowniki (STOP). Możesz podłą-
czyć do tego wejścia jedno lub kilka urządzeń, mogą to być rów-
nież różne urządzenia:
– podłącz równolegle kilka urządzeń typu NO, bez ograniczenia ilo-
ści;
– podłączenie seryjne dowolnej ilości urządzeń NC;
– podłącz równolegle 2 urządzenia z wyjściem o stałej oporności
8,2 kΩ. W przypadku podłączenia więcej jak dwóch urządzeń
musisz podłączyć je kaskadowo, stosując tylko jedną oporność
końcową 8,2 kΩ;
– podłącz równolegle 2 urządzenia typu NO i NC, łącząc szerego-
wo styk NC z opornością 8,2 kΩ (umożliwia to również kombinację
pomiędzy 3 urządzeniami NO - NC i 8,2 kΩ)
P. P. wejście dla urządzeń sterujących, które poprzez swoje zadziałanie
powodują wykonanie manewru w trybie Krok po Kroku; możliwość
podłączenia styków typu NO
OPEN wejście dla urządzeń sterujących, które poprzez zadziałanie powo-
dują wykonanie manewru częściowe otwarcie1; możliwość podłą-
czenia styków typu NO
M wyjście dla motoreduktora bez centrali (PP7224)
PODŁĄCZENIA ELEKTRYCZNE
4
