La conexión CAN entre Módulo Guarita y Receptor es hecha pino por pino.
Habiendo más receptores, proseguir conexión “tendedero” y activar Fin de línea
Can en el último equipo de la red.
El largo de la línea CAN depende del cable utilizado y puede llegar a 1000
Mts. Los cables indicados son: CABLE UTP CAT5 (hasta 500 m de distancia) o
CABLE AFT 2X22AWG (para distancias mayores a 500 m). En casos de dicul-
tades en la comunicación CAN, hasta cuando se use el cable AFT 2X22AWG,
ponga a tierra cada punto de la red (cada punta del cable) conectando la malla
al panel de puesta a tierra del condominio.

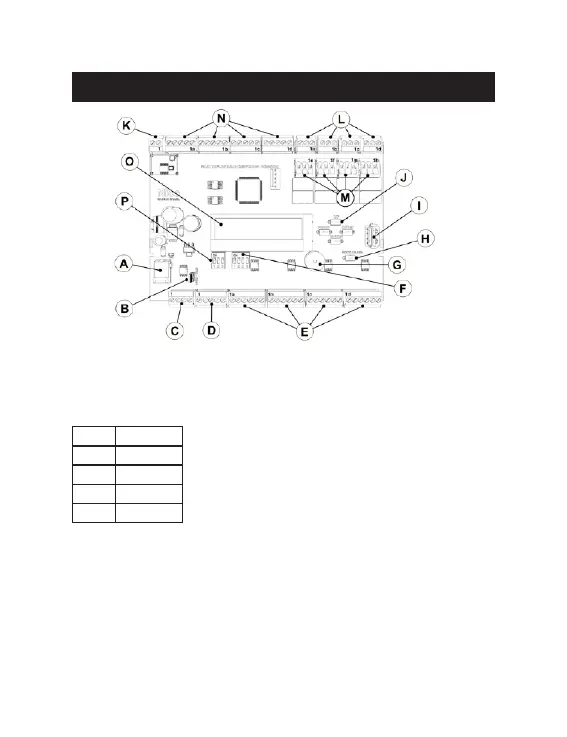

A) Fuente (Conector Jack J4)
Entrada de alimentación de energía 12 VDC @ 2 A. Pino central positivo.
B) Fin de línea CAN
Resistor de 100 R para término de la red CAN.
C) Conexión CAN (Borne 4 vías)
PINO FUNCIÓN
1 CAN H
2 CAN L
3 CAN H
4 CAN L
04 - IDENTIFICACIÓN DE PLACA DE CIRCUITO
