Nice RMF3004 - Identificação da Placa de Circuito

5
A ligação CAN entre Módulo Guarita e Receptor é feita pino a pino. Havendo
mais Receptores, prosseguir ligação “varal” e ativar o “Fim de linha CAN” no
último equipamento da rede.
O comprimento da linha CAN depende do cabo utilizado e pode chegar a 1000
m. Os cabos indicados são: CABO UTP CAT5 (até 500 m de distância) ou
CABO AFT 2X22AWG (para distâncias acima de 500 m). Em casos de dicul-
dades na comunicação CAN mesmo utilizando cabos AFT 2X22AWG, aterre
cada ponto da rede (cada ponta de cabo) ligando a malha do cabo ao painel de
aterramento do condomínio.
A) Alimentação (Conector Jack J4)
Entrada de alimentação 12 VDC @ 2 A. Pino central positivo.
B) Fim de linha CAN
Resistor de 100 R para término da rede CAN.
C) Conexão CAN (Borne 4 vias)
PINO FUNÇÃO
1 CAN H
2 CAN L
3 CAN H
4 CAN L

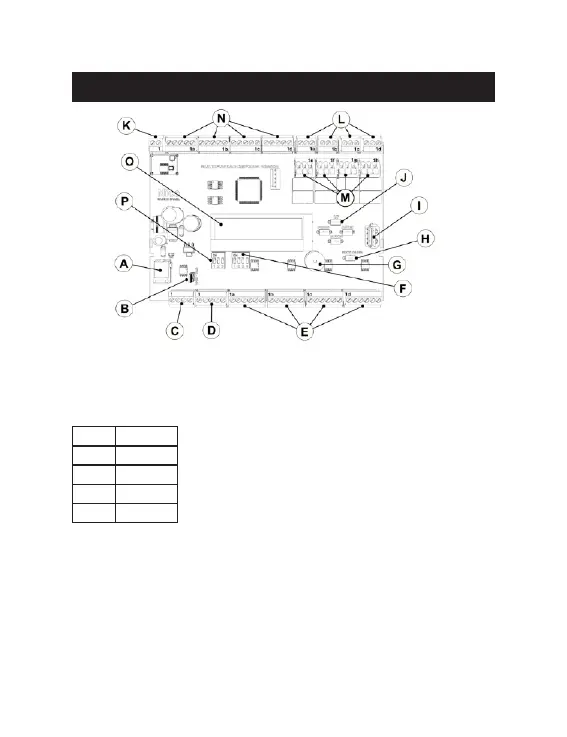

04 - IDENTIFICAÇÃO DA PLACA DE CIRCUITO
- PORTUGUÊS -
05
