7
Para mejora de ganancia de señal, haga una antena usando cable coaxial RG59
dejando el cable interno “vivo” de cobre (expuesto y aislado de la malla) con
un largo de 17,5 cm. En el caso que haya una rampa, clausura o portones de
pantallas, elementos de construcción de hierro o aluminio que blinden la señal,
vericar con cuidado para el “vivo” de la antena esté por encima de las hojas
de las puertas. Si es necesario, instale un segundo receptor. En estos casos,
lo ideal es que se utilice una salida de relé que no haya sido utilizada en el
Receptor opuesto, por ejemplo, Receptor externo - Relé 1 (botón 1 del control)
y Receptor interno - Relé 2 (botón 2 del control). Por lo general, colocar el re-
ceptor o la punta de la antena a una altura superior a la de la puerta mejorará
la ganancia de la señal.
4 Salidas a relé (a, b, c, d) respectivas para las 4 entradas de lectores (a, b, c,
d). Contactos operan a 2 A @ 120 VAC o 2 A @ 24 VDC.

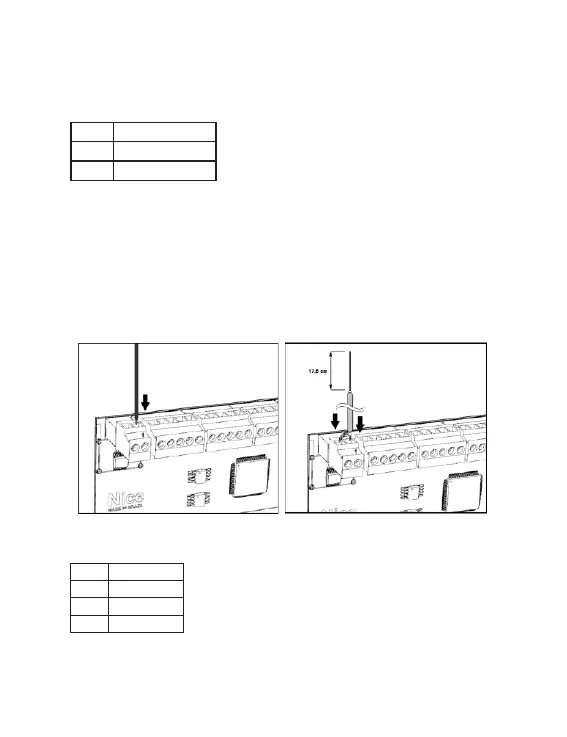

Antena estándar (acompaña equipo)
L) Salidas Relés (Bornes 3 vías)
Antena personalizada (cable coaxial)
PINO FUNCIÓN
1 Antena (Cobre)
2 GND (Malla)
PINO FUNCIÓN
1 Común
2 NA
3 NF
ción). Ver el ítem Conguraciones y ajustes del Receptor Multifunción RMF3004.
K) Conector Antena (Borne 2 vías)
- ESPAÑOL -
