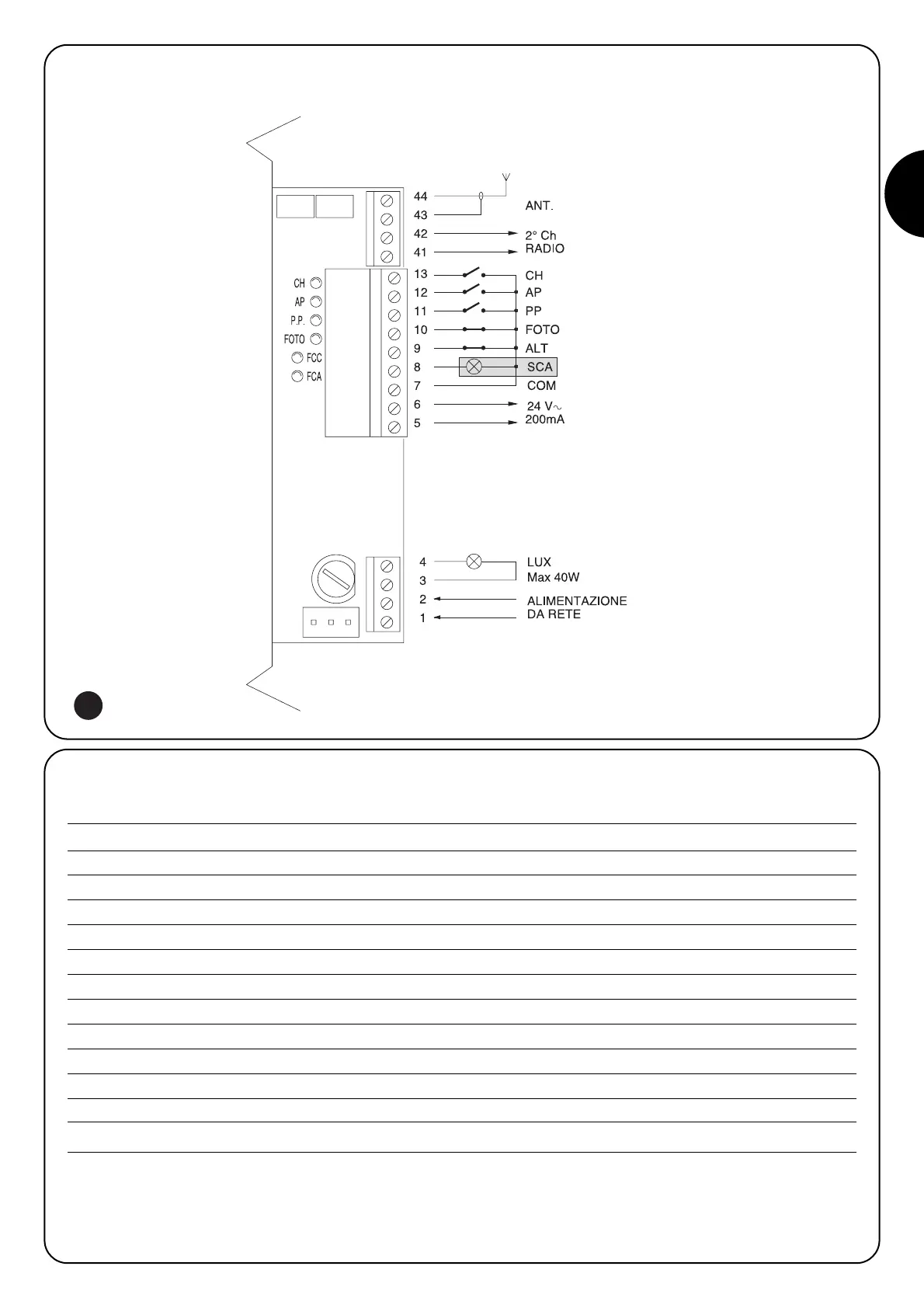

2.2.2) Descrizione dei collegamenti
Riportiamo una breve descrizione dei possibili collegamenti della centrale verso l’esterno.
Morsetti Funzione Descrizione
1-2 : Alimentazione = Linea di alimentazione da rete
3-4 : Lampeggiante = Uscita per collegamento del lampeggiante a tensione di rete ( Max. 40W)
5-6 : 24 Vac = Alimentazione servizi 24Vac (Foto, Radio, ecc.) Max 200mA
7 : Comune = Comune per tutti gli ingressi
8 : Spia C.A. (SCA) = “Spia Cancello Aperto” 24Vac max. 2W ( Non presente su versione OTTO)
9 : Alt = Ingresso con funzione di arresto della manovra con breve inversione del moto
10 : Foto = Ingresso per dispositivi di sicurezza (fotocellule, coste pneumatiche)
11 : Passo-Passo (PP) = Ingresso per movimento ciclico (“Apre” - “Stop” - “Chiude” - “Stop”)
12 : Apre = Ingresso per movimento in apertura
13 : Chiude = Ingresso per movimento in chiusura
41-42 : 2° Ch Radio = Uscita dell’eventuale secondo canale del ricevitore radio
43-44 : Antenna = Ingresso per antenna del ricevitore radio
