D
49
Switch 9: On = Bremse
Am Ende der Bewegung wird ein Bremsvorgang am Motor ausgeführt, anfänglich nur schwach, dann kräftiger, so dass das Tor schnell, aber
nicht ruckartig angehalten wird.
Mit dieser Funktion kann bei Beginn einer jeden Bewegung die Betriebstüchtigkeit der Photozellen kontrolliert werden. Siehe Abschnitt
PHOTOZELLENTEST.

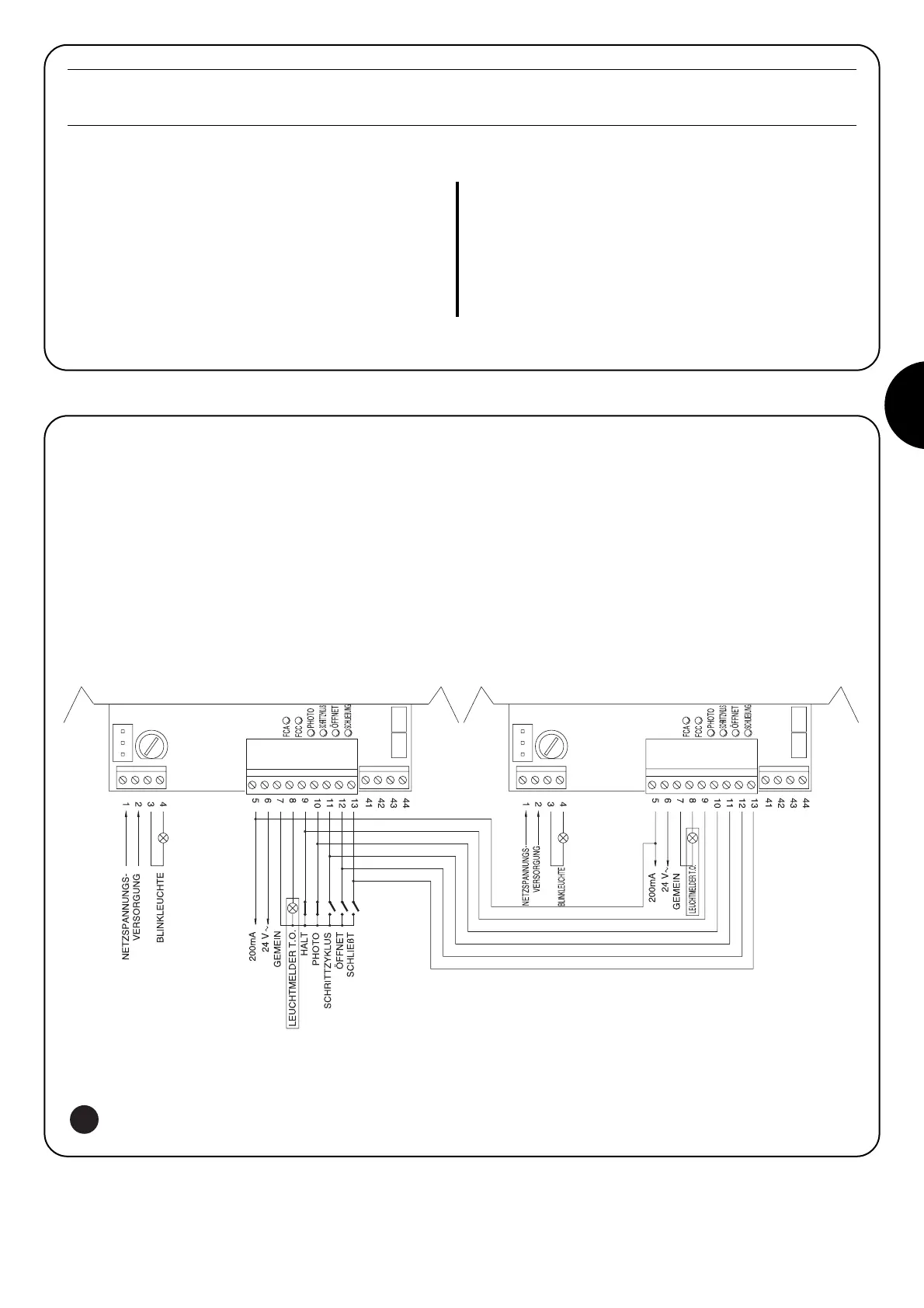

Um eine Automatisierung mit 2 Torflügeln durchzuführen, die
entgegengesetzt arbeiten, ist wie folgt vorzugehen:
Zwei Motoren verwenden – die Steuerungen müssen wie in
Abbildung 5 gezeigt angeschlossen sein.
Die Blinkleuchte und die “Kontrolllampe Tor Auf“ unterschiedslos
an eine der zwei Steuerungen.
Die Eingänge müssen untereinander parallel geschaltet sein.
Der “Gemeine Leiter” der Eingänge kann an eine der 2
Steuerungen angeschlossen werden.
Die 0Volt (Klemme 5) der beiden Steuerungen zusammen
anschließen.
Die Funktion Photozellentest darf nicht verwendet werden.
Die Funktion “Wohnblockbetrieb” (Dip-Switch 3) sollte aktiviert
werden, damit die Torflügel wieder synchronisiert werden, falls
die 2 Steuerungen nicht mehr gleichlaufen.
7) Verwendung von zwei Steuerungen an entgegengesetzten Torflügeln
Switch 10: On
ROBO e THOR
Ohne Karte PIU:
Kontrolllampe Tor Auf mit Proportionalblinken
Mit Karte PIU:
• “Photozellentest”
OTTO
Ohne Karte PIU:
Zeit zusätzliche Beleuchtung = 4 Minuten
Mit Karte PIU:
• “Photozellentest”
5
