1) Beschrijving van het product:
Met deze besturingseenheid voor het automatiseren van automati-
sche poorten en deuren kunnen de éénfasewisselstroomreductie-
motoren ROBO, THOR, OTTO aangestuurd worden.
Al naar gelang het type aan te sturen reductiemotor verschillen de
besturingseenheden van elkaar, zoals bijvoorbeeld: "Afstelling
Kracht", "Controlelampje Poort Open " en “Gebruikerslicht”.
Er zijn bovendien een reeks functies die met behulp van dipschake-
laars (microschakelaars) geselecteerd kunnen worden en afstellin-
gen die met trimmers uitgevoerd kunnen worden.
De status van de ingangen wordt door speciale ledlampjes bij de
ingangen aangegeven; een ander ledlampje bij de microprocessor
geeft aan dat de interne logica correct functioneert.

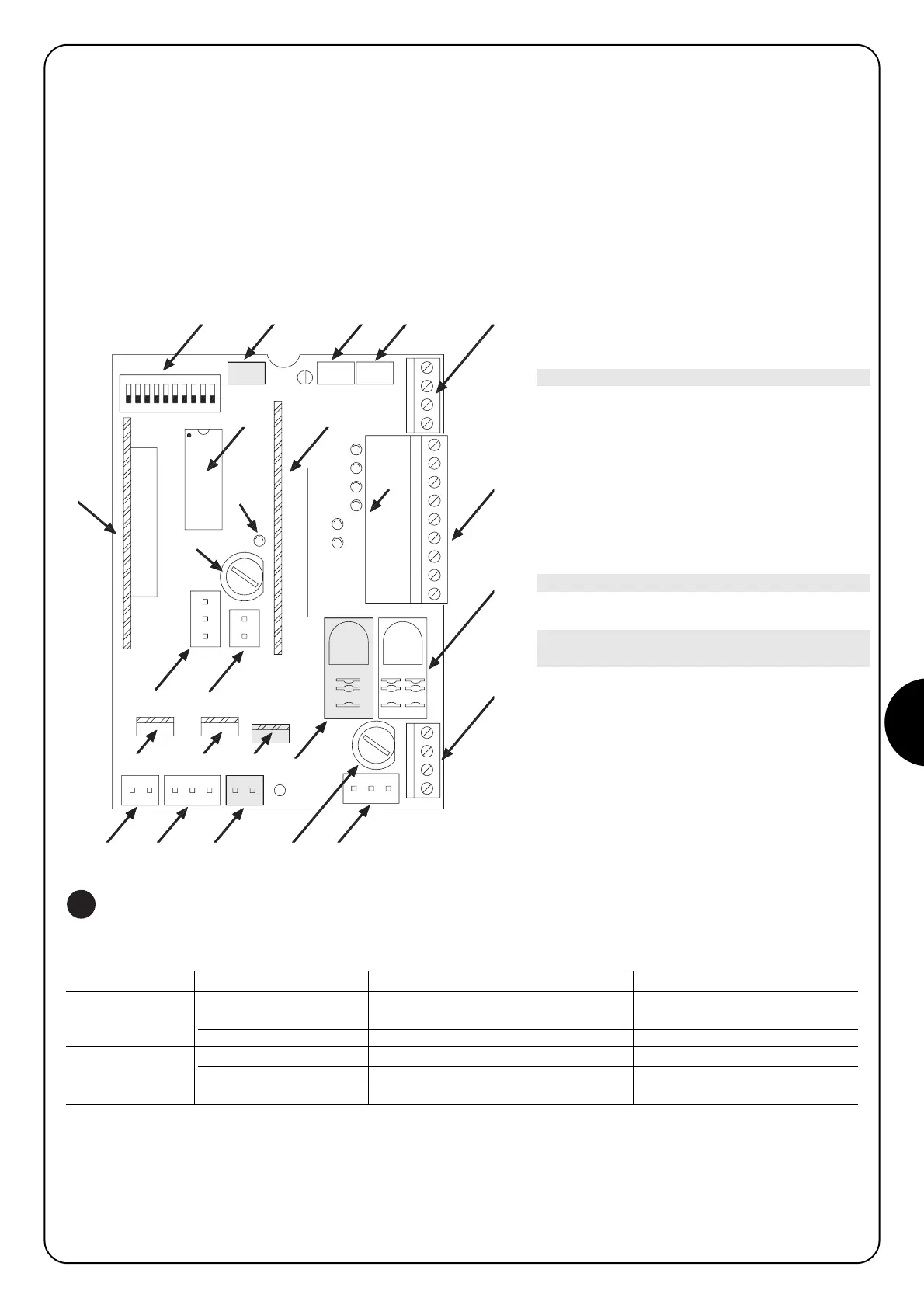

Om de verschillende delen gemakkelijker te kunnen herkennen zijn
op afb.1 de belangrijkste onderdelen aangegeven.
Code Product* Code Besturingseenheid* Extra functie
ROBO
RO1000
RO1020
ROA3 Trimmer “Afstelling Kracht”
RO1010 ROA4 Relais “Start”
THOR
TH1551 THA5 Trimmer “Afstelling Kracht”
TH2251 THA6 Relais “Start”
OTTO OT21 OTA1 Uitgang “Gebruikerslicht”
* = voeg V1 aan de code toe voor uitvoering op 120 V 50/60 Hz
P. P.
Dipschakelaar voor het selecteren van de functies
Trimmer voor het afstellen van ” Kracht "
Trimmer voor het afstellen van Werkingsduur (TL)
Trimmer voor het afstellen van Pauzeduur (TP)
Klemmenbord voor Antenne en 2de kanaal
Insteekgleuf RADIO-kaart
Ledlampjes voor het aangeven van status ingangen
Klemmenbord Ingangen / Uitgangen voor instructie
Relais “Gemeenschappelijk”
Klemmenbord stroomvoorziening / Knipperlicht
Primaire connector transformator
Zekering lijn (5A)
Connector uitgang “Gebruikerslicht” (alleen op OTTO)
Uitgang stroomvoorziening motor
Connectorinsteekgleuf condensator
Relais “Start”
Triac “Gebruikerslicht” (alleen op OTTO)
Triac “Sluit”
Triac “Open”
Secundaire connector transformator
Ingang eindschakelaar FCA / FCC
Zekering laagspanning (500mA)
Insteekgleuf kaart PIU
Ledlampjes OK
Microprocessor
A
B
C
D
E
F
G
H
I
J
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
