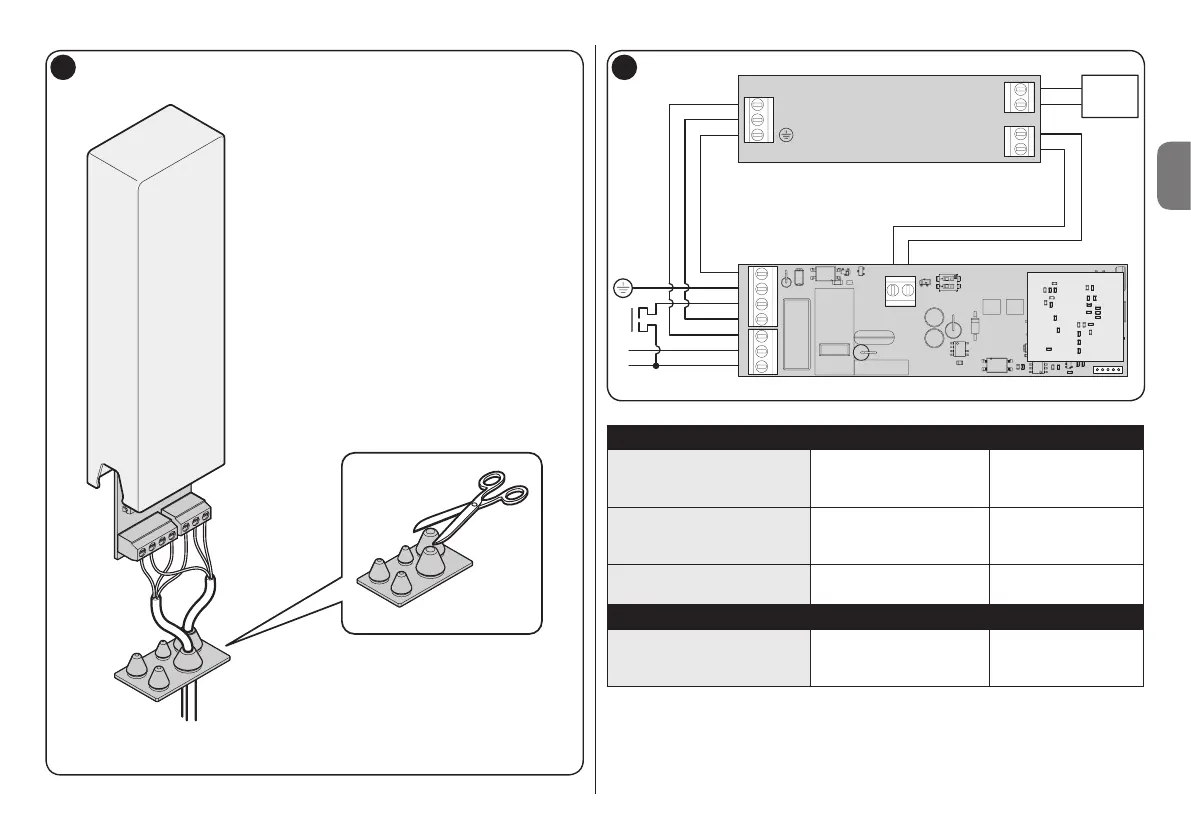

Nice TTD0110 - Page 19

IT
Italiano – 3
2
1
12
ACN
LAMP
V
V
+
-
+
-
DIM
DIM
ACL
L
P
N
2
3
4
5
6
7
3
tensione di rete morsetti
Ingresso / Alimentazio-
ne TTD0110
220 - 240 Vac
7 - neutro N
6 - fase L
2 - terra T
Uscita / Alimentazione
Driver esterno
5 - neutro N
4 - fase L
1 - terra T
Uscita / Pulsante ester-
no
3 - pulsante P
7 - neutro N
bassa tensione morsetti
Uscita / Driver esterno:
regolazione 1-10 V o
0-10 V o 2-10 V o PWM
dimmer connesso ad
alimentatore/driver
1 (-)
2 (+)
Il prodotto presenta due dip-switch (g. 4) che permettono di selezio-
nare il tipo di carico che verrà collegato all’uscita:
