ES
Español – 3
2
1
12
ACN
LAMP
V
V
+
-
+
-
DIM
DIM
ACL
L
P
N
2
3
4
5
6
7
3

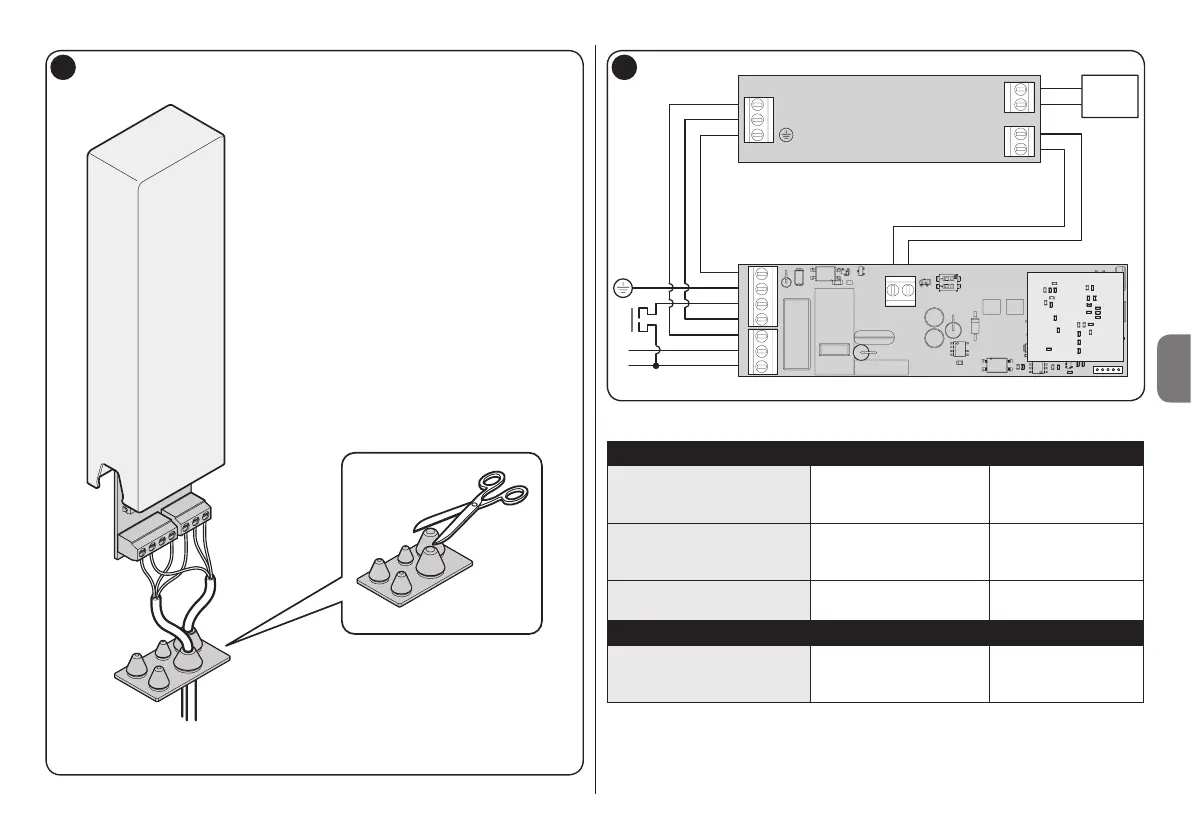

tensión de red bornes
Entrada / Alimentación
TTD0110
220 - 240 Vac
7 - neutro N
6 - fase L
2 - tierra T
Salida / Alimentación
Driver externo
5 - neutro N
4 - fase L
1 - tierra T
Salida / Tecla externa
3 - tecla P
7 - neutro N
baja tensión bornes
Salida / Driver externo:
regulación 1-10 V o
0-10 V o 2-10 V o PWM
dimmer conectado a
alimentador/driver
1 (-)
2 (+)
El producto presenta dos microinterruptores (g. 4) que permiten se-
leccionar el tipo de carga que se conectará a la salida:
