Nice TTD0110 - Page 61

DE
Deutsch – 3
2
1
12
ACN
LAMP
V
V
+
-
+
-
DIM
DIM
ACL
L
P
N
2
3
4
5
6
7
3

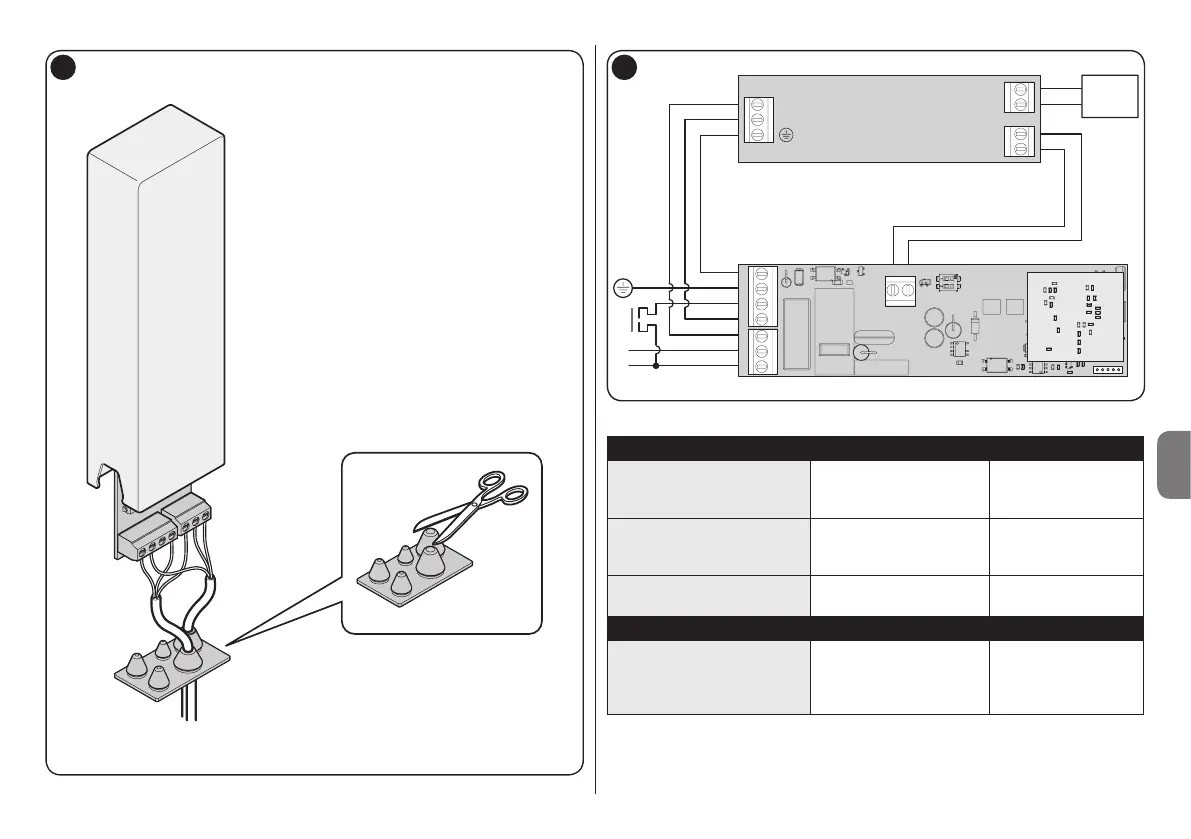

Netzspannung Klemmen
Eingang / Versorgung
TTD0110
220 - 240 V AC
7 – Neutralleiter N
6 – Phase L
2 – Erdung T
Ausgang / Versorgung
externer Treiber
5 – Neutralleiter N
4 – Phase L
1 – Erdung T
Ausgang / Externe
Taste
3 – Taste P
7 – Neutralleiter N
Niederspannung Klemmen
Ausgang / Externer
Treiber: Regelung 1-10
V oder 0-10 V oder 2-10
V oder PWM
Dimmer an Versorgung
/ Treiber angeschlossen
1 (-)
2 (+)
Das Produkt besitzt zwei Dip-Schalter (Abb. 4), mit denen sich die
Belastungsart auswählen lässt, die am Ausgang angeschlossen wird:
