PL
Polski – 3
2
1
12
ACN
LAMP
V
V
+
-
+
-
DIM
DIM
ACL
L
P
N
2
3
4
5
6
7
3

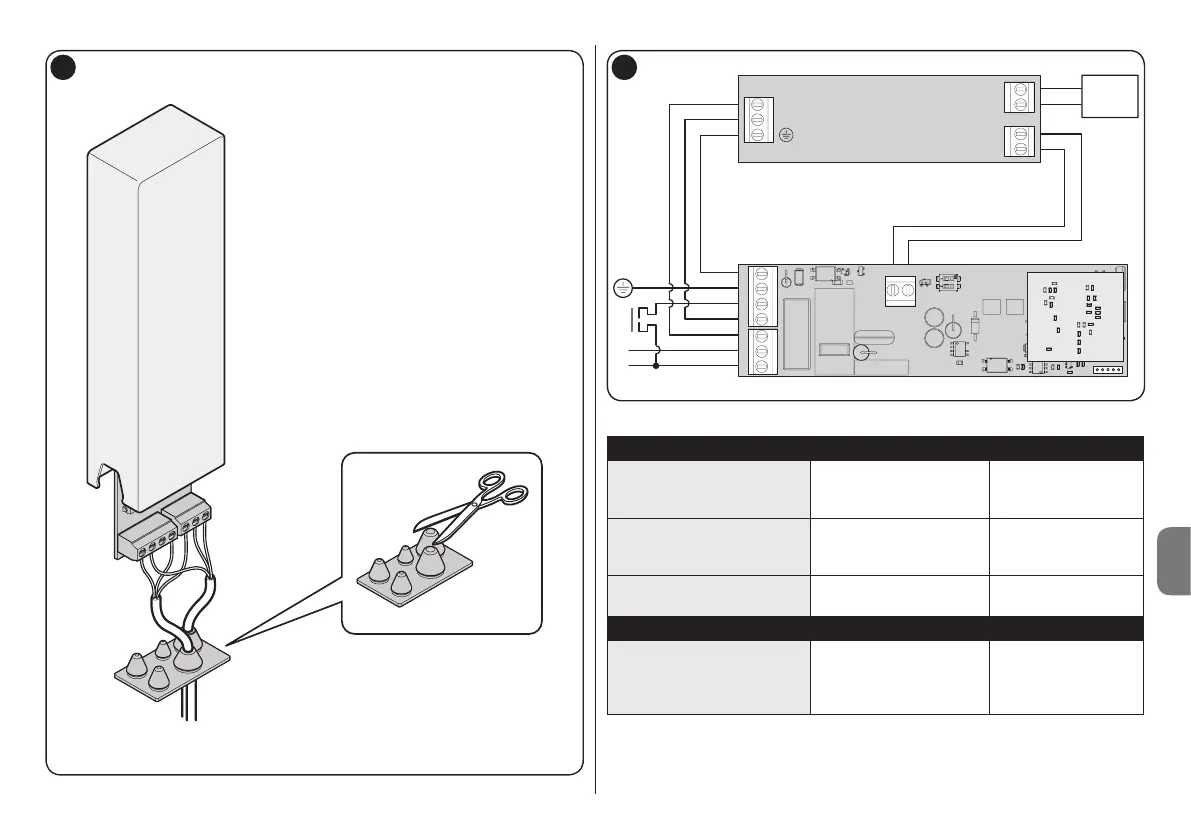

napięcie sieciowe zaciski
Wejście / Zasilanie
TTD0110
220 - 240 Vac
7 - neutralny N
6 - faza L
2 - uziemienie T
Wyjście / Zasilanie
sterownika zewnętrz-
nego
5 - neutralny N
4 - faza L
1 - uziemienie T
Wyjście / Przycisk
zewnętrzny
3 - przycisk P
7 - neutralny N
niskie napięcie zaciski
Wyjście / Sterownik
zewnętrzny: regulacja
1-10 V lub 0-10 V lub
2-10 V lub PWM
regulatorświatłapod-
łączonydozasilacza/
sterownika
1 (-)
2 (+)
Produkt posiada dwa przełączniki dip-switch (rys. 4) umożliwiające
wybórrodzajuładunkupodłączonegodowyjścia:
