Nice TTD0110 - Page 89

NL
Nederlands – 3
2
1
12
ACN
LAMP
V
V
+
-
+
-
DIM
DIM
ACL
L
P
N
2
3
4
5
6
7
3

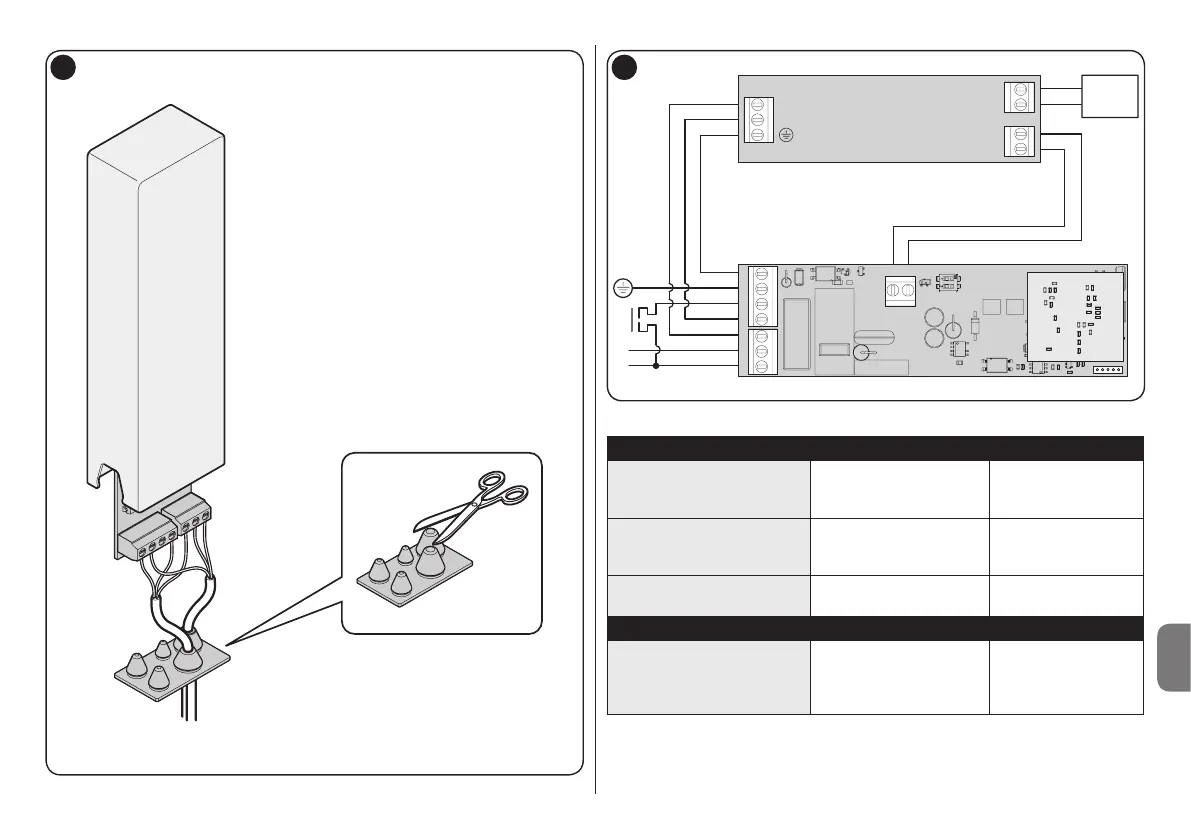

netspanning klemmen
Ingang / voeding
TTD0110
220 - 240 V AC
7 - nulleider N
6 - fase L
2 - aarde T
Uitgang / voeding
externe driver
5 - nulleider N
4 - fase L
1 - aarde T
Uitgang / Externe knop
3 - knop P
7 - nulleider N
laagspanning klemmen
Uitgang / externe dri-
ver: afstelling 1-10 V
of 0-10 V of 2-10 V of
PWM
dimmer aangesloten
op voeding/driver
1 (-)
2 (+)
Het product omvat twee dipswitches (afb. 4) waarmee het type be-
lasting kan worden geselecteerd dat op de uitgang zal worden aan-
gesloten:
