PASO 6: Extracción de la tapa de terminales
1. Utilice un destornillador de punta plana para girar el cierre de la tapa de terminales a la izquierda unos 30°.
2. Deslice la tapa de terminales hacia abajo.
3. Extraiga la tapa de terminales en la dirección indicada.
PASO 7: Identificación de las características del accionamiento

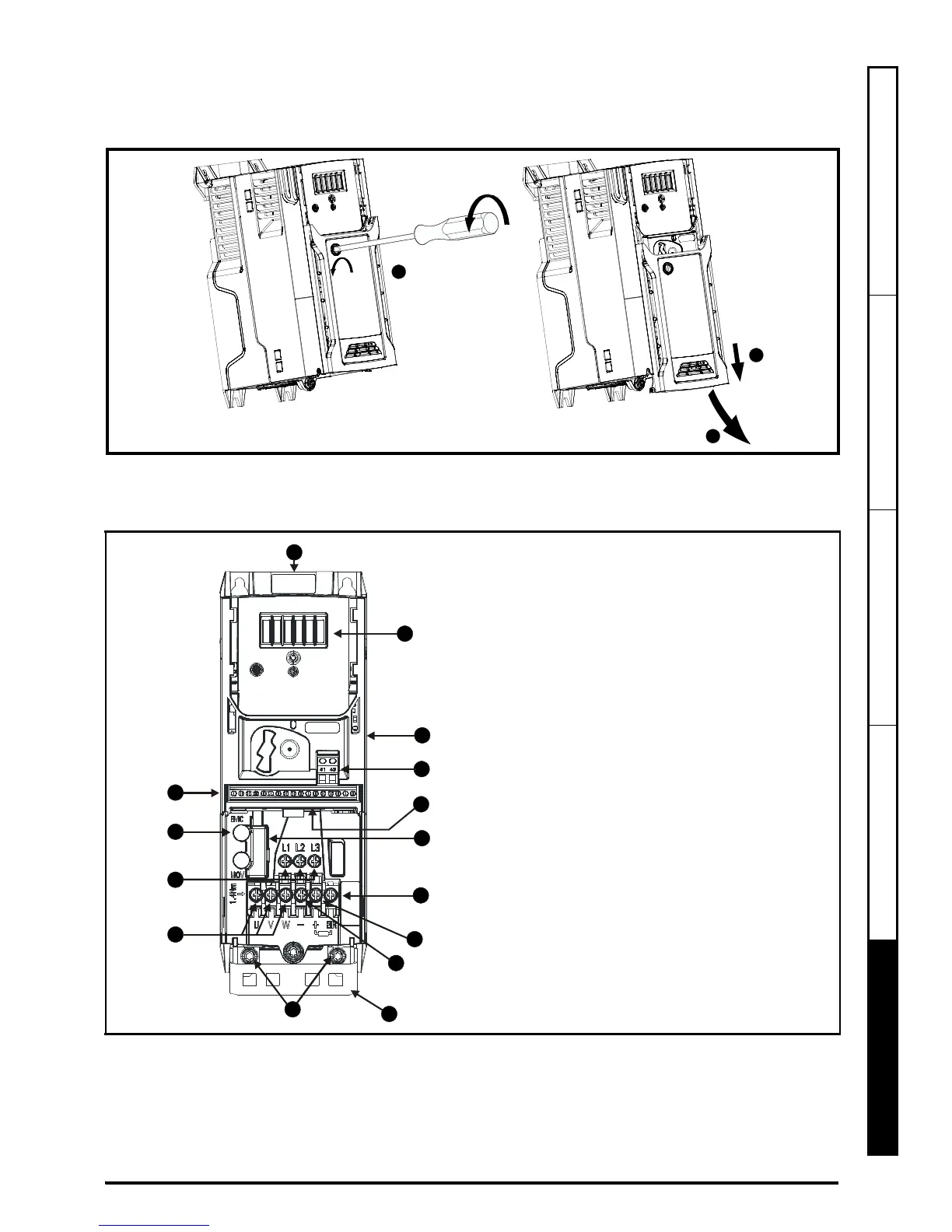

Figura 7-1 Diagrama de características (se muestra el tamaño 2)
1
2
3
7
9
4
1
3
6
8
2
5
11
10
12
13
14
15
Código
1. Etiqueta de capacidad nominal (en un lado
del accionamiento)
2. Etiqueta de identificación
3. Conexión del módulo de opciones
4. Conexiones de relé
5. Conexiones de control
6. Terminal de frenado
7. Tornillo de filtro EMC interno*
8. Bus de CC +
9. Bus de CC -
10. Conexiones del motor
11. Conexiones de alimentación de CA
12. Conexiones a tierra
13. Conexiones Safe Torque Off
14. Abrazadera de cable para enroscarla en
los terminales de tierra (12).
15. Ubicación del teclado LCD opcional
* Antes de retirar el tornillo, consulte la
sección 4.7.2 de la Guía de instalación.
