MAIN MACHINE CONTROLLER
PIN 6 - BRAKE -
PIN 9 - STATUS
PIN 16 - REV. ALARM
PIN 8 - MODE
PIN 18 - SPEED LIMIT
PIN 13 - POT. LOW
PIN 4 - POT. WIPER
PIN 3 - HIGH
PIN 14 - BRAKE +
PIN 5 - KSI
B+
B-
M-
M+
E1
WHEEL DRIVE
CONTROLLER
J3-1 B+
J3-8 B+
J3-14 KEY SWITCH
J3-12 VACUUM
CONTACTOR
J3-13 BRUSH
CONTACTOR
J3-11 SOLUTION SOLENOID
SEAT
SWITCH J3-4
MOTION J3-6
STATUS J3-7
REV. ALARM J3-5
SPEED LIMIT J2-4
POT. HIGH J2-6
POT. LOW J2-5
OPTIONAL

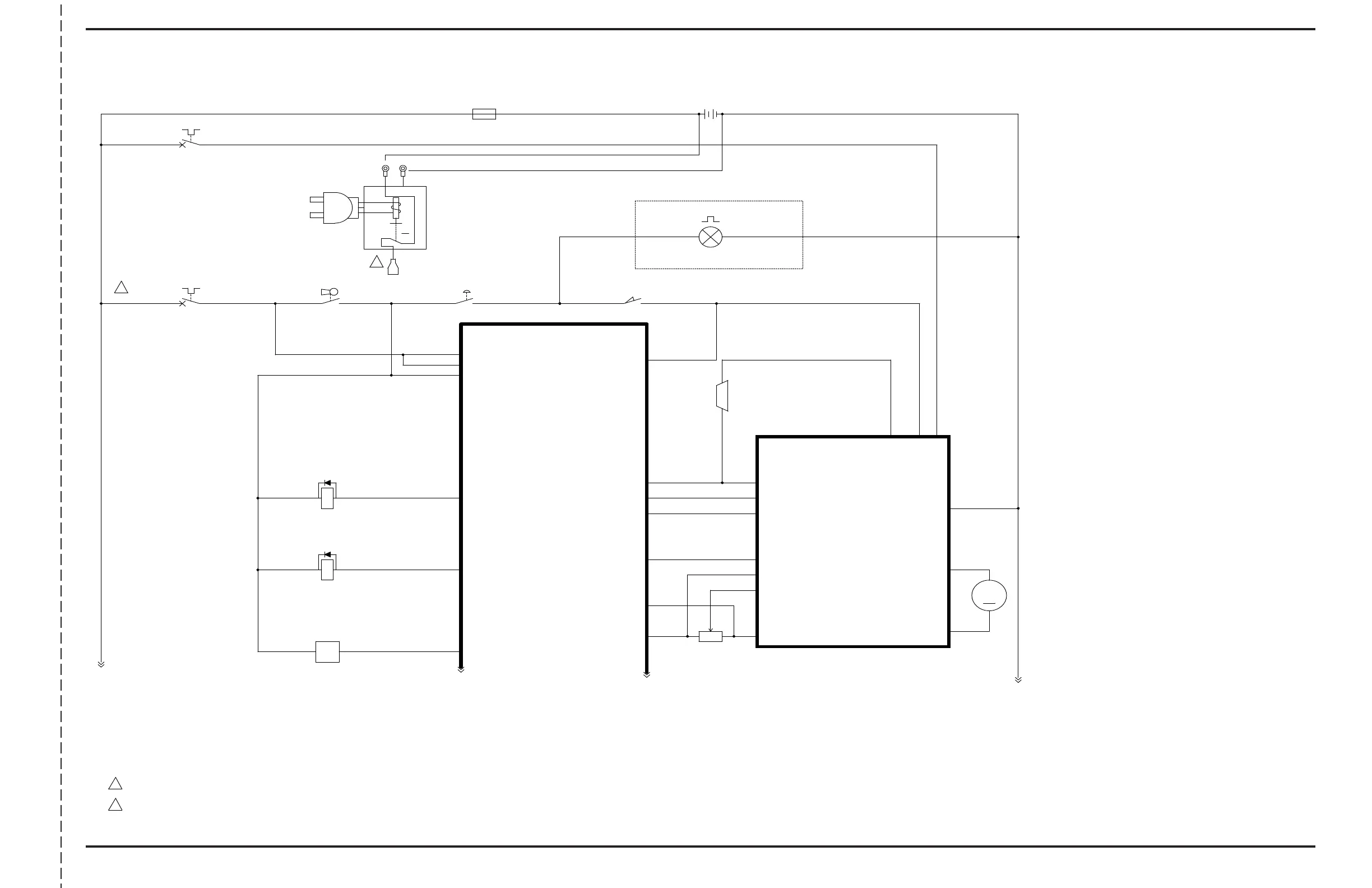

DIAGRAM-LADDER
56601806
56601806
REV 3 1 OF 2
1 OF 2
2. DISCONNECT RED WIRE ON CB2 AND REPLACE WITH
GREEN WIRE FROM CHARGER WHEN CHARGER IS USED.
56601E53
PMO WGL
1. REFERENCE WIRING DIAGRAM 56601807
2
2
PMO8-8-12
8-8-12 CK
9-27-12A-08516
3. WHEN VIEWING FROM THE TOP RIGHT BOOST MOTOR TURNS
COUNTER CLOCKWISE, LEFT BOOST MOTOR
TURNS COLCKWISE
NOTES:
BLK
BLK
BLK
WHT/BRN
REDRED
RED
RED
BRN/GRN
BRN/GRN
GRY/BLK
VIO/BLK
WHT/BRN
GRY
VIO
YEL
YEL
BLK/WHT
RED/GRN
BLK
BLU/BLK
ORN/BLU
RED/WHT
RED/WHT
ORN
BRN/GRN
VIO
YEL/BLK
BRN/BLK
RED
BLK/GRA
BLU/ORN BLU/ORN
BLK/GRABRN/GRN WHT/BRN BLK/GRA
BLU/ORN
WHT/RED
BLK
RED
BLU/ORN
BLU/ORN
BLK/ORN
B+
B-
SW2
KEY SWITCH
1 2
CB2
CIRCUIT BREAKER, 10 AMP
12
SW4
DRIVE PEDAL SENSOR
C
B
A
CB1
CIRCUIT BREAKER, 70A.
12
K2
CONTACTOR BRUSH
43
LP1
FLASHING WARNING BEACON
1 2
F1
FUSE, 150A.
1 2
SW3
EMERGENCY SWITCH
1 2
BT1
BATTERY PACK, 24 Vdc
+ -
K1
CONTACTOR VACUUM
43
M
M1
MOTOR, WHEEL DRIVE
-
+
Y1
ELECTRIC BRAKE
1 2
L1
SOLUTION SOLENOID VALVE
1 2
SW1
SEAT SWITCH
21
~
B+ B-
GND
E2
CHARGER DELTA Q
