SAUGLIPPE REINIGEN
HINWEIS
Damit der Boden gut abtrocknet, muss die Sauglippe sauber und die Sauglippengummis müssen unversehrt sein.
HINWEIS!
Bei Reinigung der Sauglippe wird es empfohlen Arbeitshandschuhe zu tragen, denn schneidende Abfälle
können vorhanden sein.
1. Das Gerät auf ebenem Untergrund abstellen.
2. Sicherstellen, dass der Netzkabelstecker vom Stromnetz getrennt ist.
3. Sauglippe (21) mit dem Hebel (7) absenken.
4. Sterngriffe (22) lösen und Sauglippe (21) abnehmen.
5. Ansaugrohr (10) von der Sauglippe abnehmen.
6. Die Sauglippe (Abb. 4) waschen und reinigen. Besonders den Schmutz und Abfälle von den Förderöffnungen (A) und der
Ansaugöffnung (B) beseitigen. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitte
oder Risse aufweisen, gegebenenfalls austauschen (siehe nachstehender Absatz).
7. Die Sauglippe in der umgekehrten Reihenfolge des Ausbaus einbauen.
SAUGLIPPENGUMMIS ÜBERPRÜFEN UND AUSTAUSCHEN
1. Die Sauglippe (Abb. 4) reinigen, und dabei wie angegeben im vorhergehenden Abschnitt vorgehen.
2. Überprüfen, ob die Fugenkante (E) des vorderen (C) und die Fugenkante (F) des hinteren Gummis (D) gleichzeitig in ihrer
gesamten Länge auf dem Fußboden aufsitzen. Andernfalls Höhe wie folgt einstellen:
• Zugstange (G) entfernen, Haltevorrichtungen (M) lösen und hinteren Gummi (D) einstellen. Haltevorrichtungen einrasten
und Zugstange einbauen.
• Sterngriffe (I) lösen und vorderen Gummi (C) einstellen. Sterngriffe wieder festdrehen.
3. Überprüfen, ob der vordere (C) und der hintere Gummi (D) unversehrt sind und keine Schnitten oder Risse aufweisen,
gegebenenfalls wie folgt austauschen. Überprüfen, ob die Vorderkante (J) des hinteren Gummis verschlissen ist.
Gegebenenfalls Gummi umdrehen und eine der drei unversehrten Kanten als Vorderkante verwenden. Wenn auch die
anderen drei Kanten abgenutzt sind, das Gummi wie folgt ersetzen:
• Den Zugstab (G) entfernen, die Befestiger (M) lösen und den Sperrstreifen (K) entfernen, schließlich das Hintergummi (D)
ersetzen/umkehren.
• Das Gummi in der umgekehrten Reihenfolge des Ausbaus einbauen.
• Sterngriffe (I) aufdrehen, Haltestreifen (L) abnehmen und vorderen Gummi (C) austauschen.
• Das Gummi in der umgekehrten Reihenfolge des Ausbaus einbauen.
Nach dem Austauschen (oder Umdrehen) der Gummis, Höhe, wie im vorstehenden Punkt erläutert, einstellen.
4. Ansaugrohr (10) an die Sauglippe anschließen.
5. Sauglippe (21) montieren und Sterngriffe (22) festdrehen.
6. Falls erforderlich, den Sterngriff für die Ausgleichseinstellung (23) der Sauglippe benutzen.
I
B
A
M
G
A
D
C
I
M
K
F
J
E
D
C
L
I

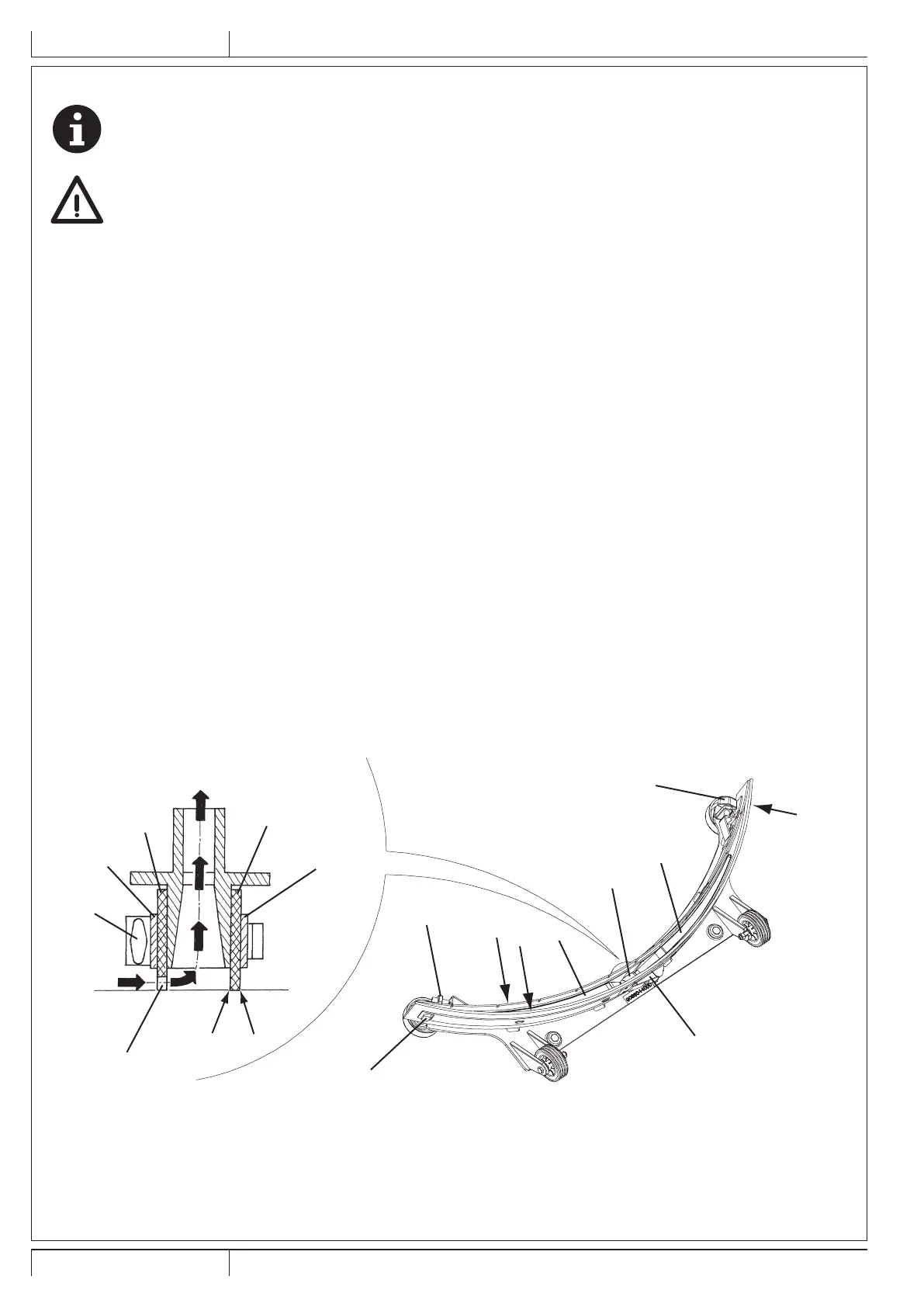

Abbildung 4
P100666
