Nine Eagles J6 - Page 11

J6 transmitter copyright © 2012 BMI
11

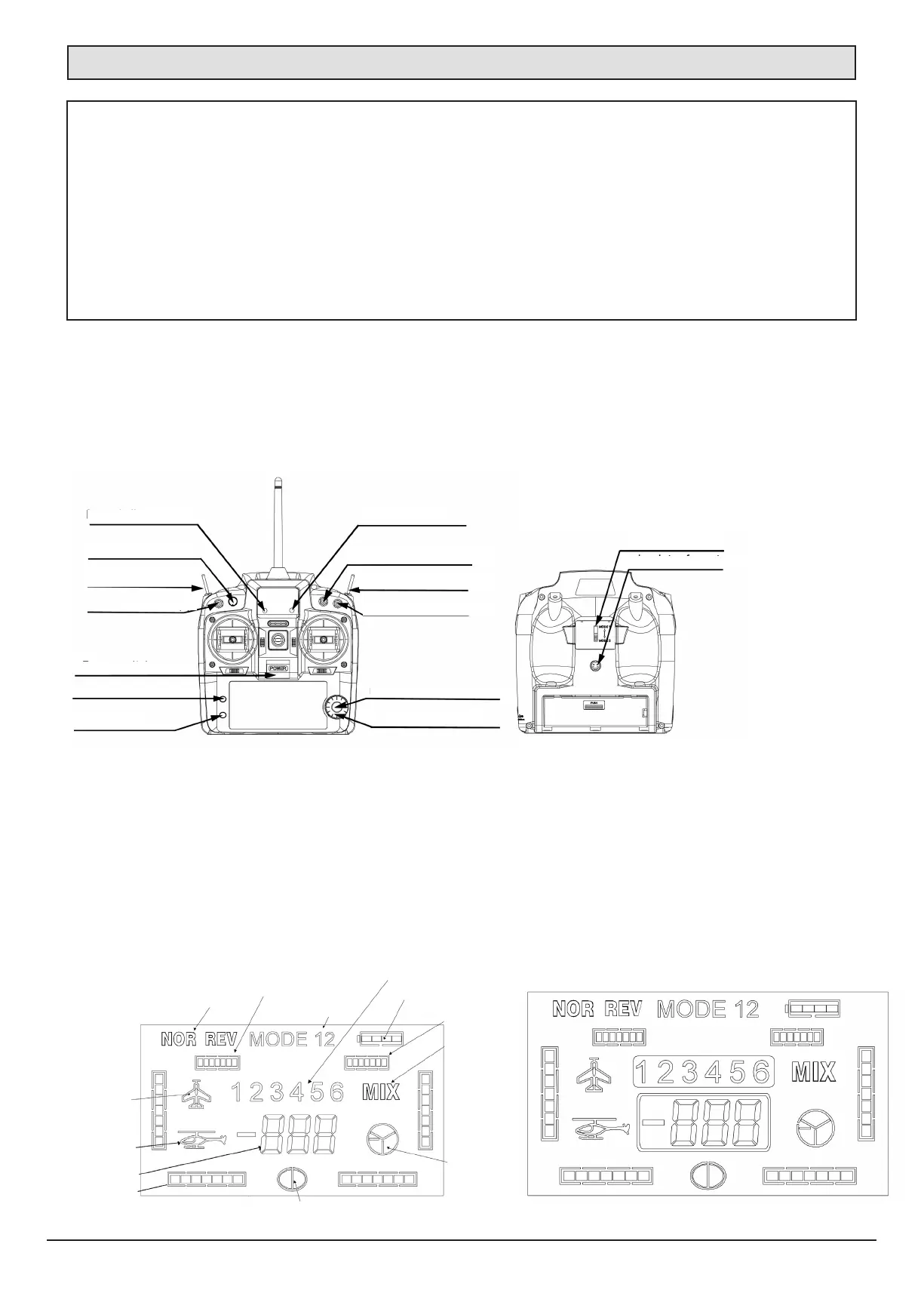

DE Bedienungsanleitung
Funktions - LED
Trim Hov.T/Flaps VR(A)
SW(B) : 3D -Schalter
SW(A) Schalter: Throttle Hold
Ein/Aus Schalter
A-Taste
B-Taste
Sender LED
SW(C): Kreisel / Gear Speed
SW(E): Trainer Schalter
SW(D) : D/R Schalter
C-Knopf
D-Knopf : Drehknopf
Simulator Anschluss.
Mode Schalter
D/R: Dual rate indicator
NOR/REV: Servo Umkehrfunktion
AUX: Zusätzlicher Kanal
Mode1/Mode2
CH5: Kanal 5 Indikator
Batterie Indikator
Kanäle
Taumelscheibe
CCPM 90° /
CCPM 120°
Hubschrauber
Flugzeug
Gaz Indikator
6-Kanal Fernsteueranlage 2.4GHz
1. Der J6-Sender wird geliefert bei den Modellen Solo Pro 100-3D, Solo Pro 180-3D und Solo Pro 125-3D (Ausser B&F Sätze)
2. Programmierung von Mischer, Kurven, …
3. Großes LCD Schirm zeigt die Funktionen und Programmierungen
4. Einstellbare Funktionen für Modelhubschrauber (CCPM) und Modelugzeugen.
5. DSSS 2,4Ghz Technologie , für größere Reichweite und mehr Sicherheit
6. Intuitive Interface
7. Schalter um mit einer Bewegung zu wechseln zwischen Mode1 und Mode 2
8. Simulator Anschluss (Mini DIN)
Bemerkung: Die Funktionen beschrieben vor dem “/“ Zeichen sind für Hubschrauber, die Funktionen nach dem “/“ Zeichen sind
für Flugzeugen.
Für das Programmieren des Senders werden folgende Funktionstasten vielfach verwendet:
A: Enter/Werkseitige Einstellungen zurückstellen
B: Zurück
C: Bestätigen/ Nächster Schritt
D: Wert ändern
Der LCD-Display
Der LCD Display mit höhen Auösung , zeigt der Interface mit dem man den Sender programmiert.
D/R Indikator
Technische Spezikationen und
Bedienungselemente
1.Batterietyp: 8X AA 1.5V
2.Arbeitsspannung: 8.5V~13V
3. Stromverbrauch: 200~250 mA
4. Leistung : +14dBm
MIX: Mischer Indikator
Index
Technische Spezikationen ................................ 11
LCD Instruktionen ............................................. 11
Programmieren des Senders............................... 12
Flächenmodelle ................................................. 12
Servo Umkehr Funktion ..................................... 13
Dual rate Funktion ............................................. 13
Flächenmischer ................................................. 13
Kurven einstellen ............................................... 13
Gaz Kurve einstellen .......................................... 14
Beispiele ....... 14
Gear Speed einstellen ........................................ 14
Trim Speicher .................................................... 15
Hubschrauber einstellen ..................................... 15
Technische Spezi ............................................ 15
Taumelscheibe einstellen ................................... 15
Servo Umkehr Funktion ..................................... 15
CCPM Mischer ................................................... 16
Dual Rate einstellen. .......................................... 16
Flächenmischer ................................................. 16
Kurven einstellen ............................................... 16
Gaz Kurve einstellen .......................................... 17
Beispiele ........................................................... 17
Kreiselempndlichkeit . ...................................... 18
Trims einstellen . ............................................... 18
Throttle hold einstellen ...................................... 18
Andere Funktionen ............................................ 18
Sender ............................................................ 19
Kopieren von Parameter ..................................... 19
3D- Schalter Sicherheit ...................................... 19
Throttle hold Schalter Sicherheit ......................... 19
Bindung ............ ............................................... 19
Wechseln zwischen Mode1 und Mode2 ................ 19
Energieersparung .............................................. 19
Kommunikationsprotokoll ................................... 19
Kalibrierung Sticks ............................................. 19
Reset Funktion .................................................. 19
Lehrer Schuler System ....................................... 19
Werkseitige Einstellungen ................................. 20
Empfänger ........................................................ 20
