Nine Eagles J6 - Page 17

J6 transmitter copyright © 2012 BMI
17

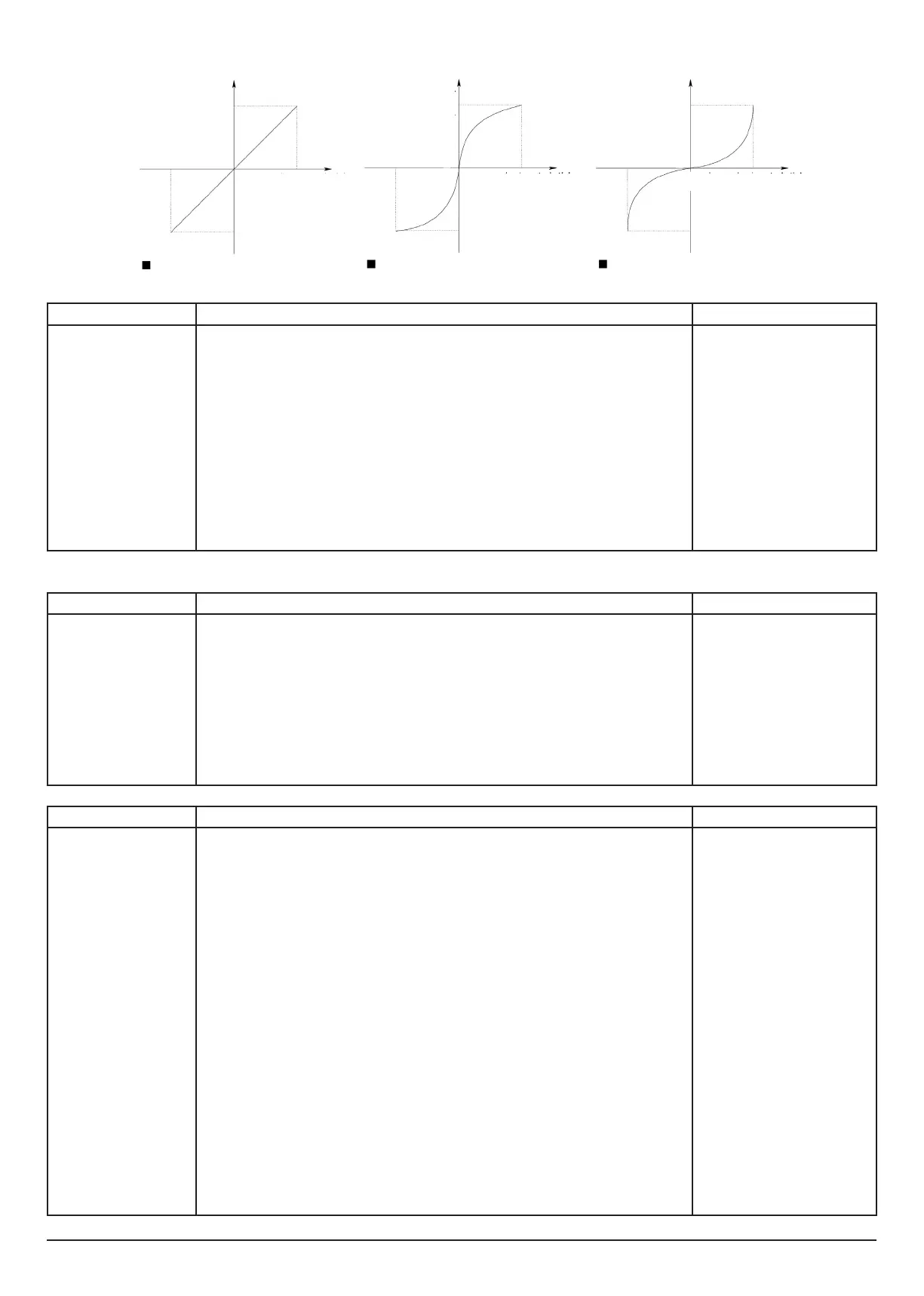

Knüppelausschlag Knüppelausschlag Knüppelausschlag
Servoausschlag Servoausschlag Servoausschlag
Kurve index = 0%
Kurve index = 60% Kurve index = -60%
5-Punkt Gas & Pitch Kurve
Beschreibung Zu folgen Schritte Instruktionen
5-Punkt Kurve einstellen 1. Sender Einschalten
2. Halten die A-Taste für eine Sekunde gedrückt. Auf dem Display werden die “NOR REV” & “123456”-Symbole
blinken.
3. Drehen Sie den D-Knopf bis nur “123456” blinkt
4. Drücken Sie die C-Taste oder die A-Taste, Der aktive Kanal wird angezeigt.
5. Drehen Sie den Drehknopf D bis “dot” auf dem Display angezeigt wird. (“dot” wird angezeigt für den Gaskanal
und den Pitchkanal)
6. Drücken Sie die C-Taste oder die A-Taste. Die nummer des entsprechenden Punkt (dot °1 ~ dot°5 == Punkt
1 bis Punkt5) blinkt.
7. Drehen Sie den D-Knopf um den gewünschten Punkt zu selektieren.
8. Drücken Sie die A-Taste oder die C-Taste um einen Wert einzustellen für diesen Punkt.
9. Stellen Sie die Wert ein mit dem Drehknopf D (Drücken Sie de A-taste um die werkseitige Werte zurückzustel-
len)
10. Drücken Sie die C-Taste um die neue eingestellte Werte zu speichern
11. Drücken Sie die B-Taste um ins Menü zurückzukehren .
Die Gaskurve ist eine 5-Punktkurve
die eingestellt werden kann von der
minimale Gasposition (Punkt1) bis die
maximale Gasposition (Punkt5). Punkte
2,3 & 4 liegen dazwischen.
Werte sind einstellbar von 0% bis 100%
Beispiel
Beschreibung Zu folgen Schritte Instruktionen
Beispiel:
Einstellen der Elevatorkurve :
+25% “
1. Sender Einschalten
2. Halten die A-Taste für eine Sekunde gedrückt. Auf dem Display werden die “NOR REV” & “123456”-Symbole
blinken.
3.Drehen Sie den D-Knopf bis nur “123456” blinkt
4. Drücken Sie die C-Taste oder die A-Taste, Kanal 1 blinkt jetzt.
5. Drehen Sie den Drehknopf D , bis Kanal 2 angezeigt wird.
6. Drücken Sie die A-Taste oder die C-taste. Zwei Ziffern und ein “E” auf der Throttleanzeige werden blinken.
7. Drehen Sie den D-Knopf bis “+25%” als Wert angezeigt wird.
8. Drücken Sie die C-Taste um die neue eingestellte Werte zu speichern
9. Drücken Sie die B-Taste um ins Menü zurückzukehren .
Wenn ein Kanal selektiert wurde, die
Gasindikator zeigt der aktuelle Kurve-
index + “”E””
Ein Positive Kurveindex bedeutet dass
der Steuerknüppel mehr Ruderaus-
schlag gibt rundum das Mittelpunkt,
und weniger am Ende.
Das Effekt ist umgekehrt bei einem
negativen Kurveindex.
Beschreibung Zu folgen Schritte Instruktionen
Beispiel:
Einstellen der 5 Punkt Pitch-
kurve:
dot 1: 30%
dot 2: 35%
dot 3: 40%
dot 4: 45%
dot 5: 52%
Das Einstellen der Gaskurve
verlauft identisch “
1. Sender Einschalten
2. Halten die A-Taste für eine Sekunde gedrückt. Auf dem Display werden die “NOR REV” & “123456”-Symbole
blinken.
3. Drehen Sie den D-Knopf bis nur “123456” blinkt
4. Drücken Sie die C-Taste oder die A-Taste, Kanal 1 blinkt jetzt.
5. Drehen Sie den Drehknopf D , bis Kanal 6 angezeigt wird. Unten wird “dot” angezeigt
6. Drücken Sie die A-Taste oder die C-taste. “1” (dot°1) blinkt jetzt.
7. Drücken Sie die A-Taste oder die C-taste “1” (dot1) blinkt immer noch und die 3 Ziffern auf der Gasindikator
blinken auch.
8. Drehen Sie den D- Knopf und stellen Sie die Wert auf 030 ein
9. Bestätigen Sie durch betätigen der C-Taste. Dot °2 “”2”” Blinkt jetzt
10. Drücken Sie die A-Taste oder die C-taste “2” (dot2) blinkt immer noch und die 3 Ziffern auf der Gasindikator
blinken auch.
11. Drehen Sie den D- Knopf und stellen Sie die Wert auf 035 ein
12. Bestätigen Sie durch betätigen der C-Taste. Dot °3 “3” Blinkt jetzt .
13. Drücken Sie die A-Taste oder die C-taste “3” (dot3) blinkt immer noch und die 3 Ziffern auf der Gasindikator
blinken auch.
14. Drehen Sie den D- Knopf und stellen Sie die Wert auf 040 ein
15. Bestätigen Sie durch betätigen der C-Taste. Dot °4 “4” Blinkt jetzt .
16. Drücken Sie die A-Taste oder die C-taste “4” (dot4) blinkt immer noch und 3 Ziffern auf der Gasindikator
blinken auch.
17. Drehen Sie den D- Knopf und stellen Sie die Wert auf 045 ein
18. Bestätigen Sie durch betätigen der C-Taste. Dot °5 “5” Blinkt jetzt .
19. Drücken Sie die A-Taste oder die C-taste “5” (dot5) blinkt immer noch und die 3 Ziffern auf der Gasindikator
blinken auch.
20. Drehen Sie den D- Knopf und stellen Sie die Wert auf 052 ein
21. Drücken Sie die C-Taste um die neue eingestellte Werte zu speichern
22. Drücken Sie die B-Taste um ins Menü zurückzukehren .
Bei Kanäle 3 & 6 (Gas und Pitch) sind
die Kurven einstellbar für 5 Punkte
Dot wird gezeigt auf dem Display.
