8

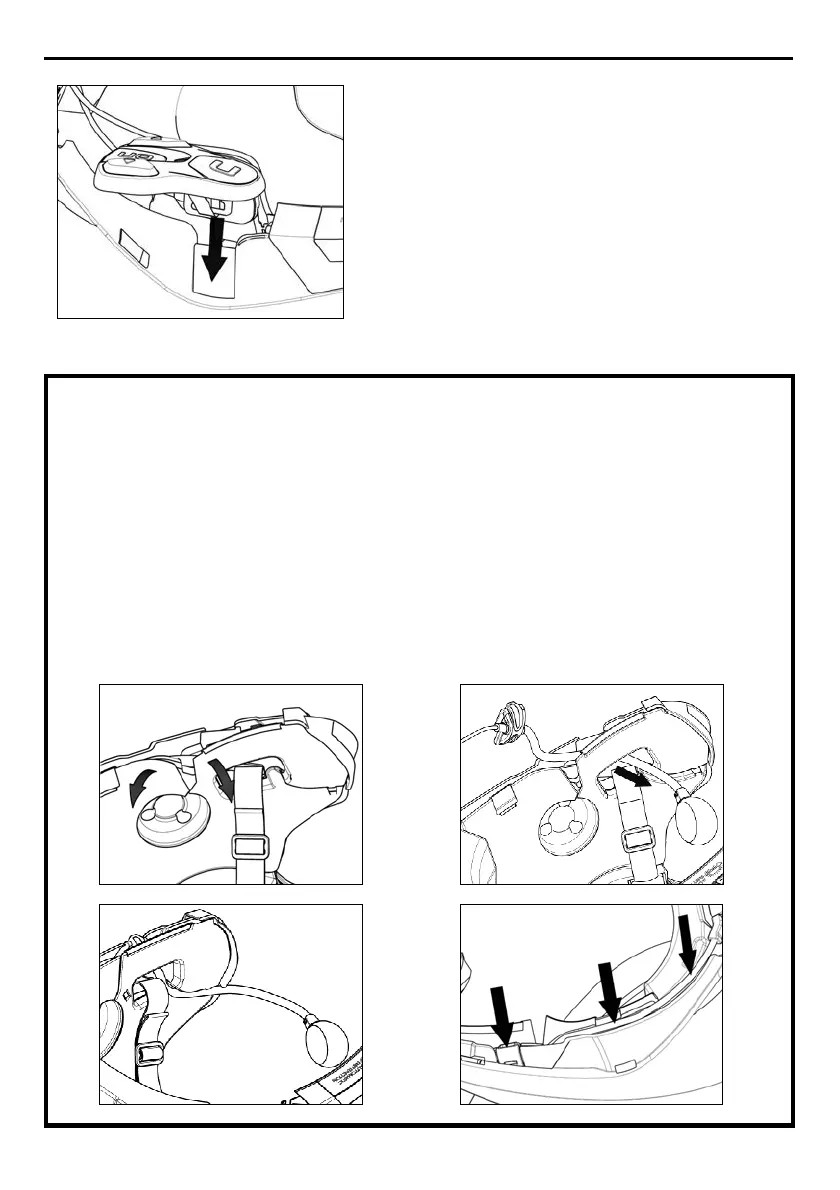

Abb. 6
: Für die Positionierung der
Tastenvorrichtung am Helm N87, N80-8 und
N100-5 befolgen Sie bitte die Anleitungen in
den entsprechenden Verpackungen.
• Bringen Sie das Kabel im Helminnern an und
lassen den linken Befestigungsclip in dem für
denselben vorgesehenen Bereich einschnappen.
• Haken Sie die Tastenvorrichtung am Helm fest
und lassen Sie die dafür vorgesehenen Haken
einklinken.
• Öffnen Sie die Gummikappe des B902L-Systems.
• Bringen Sie den Kantenschutzes am Helmrand
wieder an, indem Sie mit der dafür
vorgesehenen Schraube festschrauben.
NUR FÜR DEN HELM N100-5 – Positionierung der Kabel und des Mikrophons
Positionierung des rechten Kabels und des Mikrophons
:
• Entfernen Sie den Plastiküberzug (Abb. 7).
• Führen Sie das Mikrophon ins Innere der Öse (Abb. 8) und bringen Sie es im eigens dafür
vorgesehenen ausgesparten Bereich an, indem Sie den Metallarm in die am Rahmen für die
Befestigung des Kinnbügels vorhandene Rille einführen (Abb. 9).
Achtung
: überprüfen Sie, dass die Seite der Mikrophonhalterung mit der Aufschrift “N-Com”
gegen die Innenseite des Helms gerichtet ist.
• Bringen Sie das Kabel im Helminnern an und positionieren Sie den rechten Befestigungsclip in
dem dafür ausgesparten Bereich (Abb. 10).
• Positionieren Sie den Plastiküberzug des Wangenteils so, indem Sie ihn hinter den beiden
Anschlaghaken anbringen (Abb. 11).
Abb. 7
Abb. 8
Abb. 9
Abb. 10
