• Posicionar os alto-falantes direito e esquerdo nos encaixes dentro das almofadadas de bochechas
em poliestireno. Se for necessário, vire levemente os alto-falantes na própria sede. Se necessário,
fixe-as utilizando os adesivos fornecidos.
• Voltar a montar as almofadadas de bochechas.
3.2. Aplicação do sistema ESS no capacete
• Selecionar o adaptador específico para o próprio capacete. O adaptador tem uma letra
correspondente ao modelo de capacete compatível, conforme indicado no esquema abaixo:
LETRA ADAPTADOR CAPACETES COMPATÍVEIS
A N100-5/PLUS, N90-3, N80-8, N87/PLUS, N70-2 GT/X
B N40-5 GT/-5, N40/FULL
C
N44/EVO
D
N104/EVO/ABSOLUTE

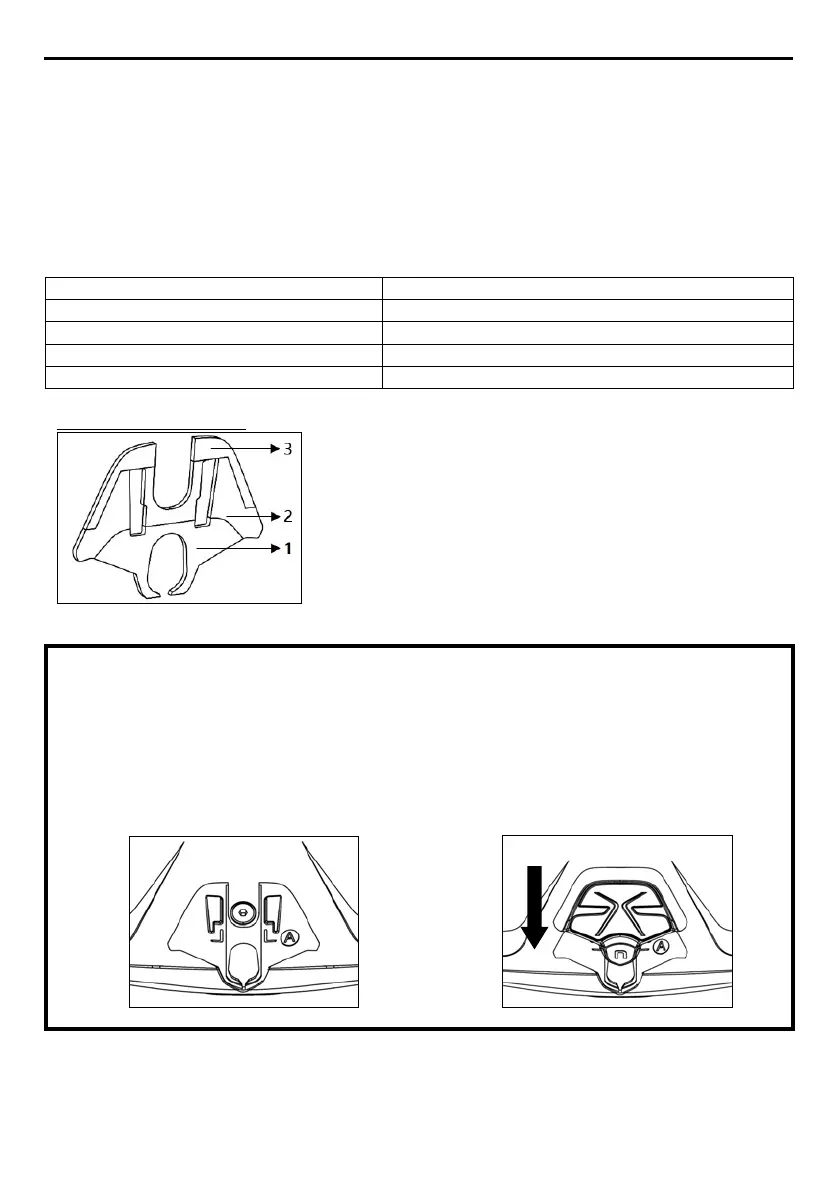

POSIÇÃO ADAPTADOR “A”
Fig. 21
• O adaptador “A” é equipado com uma fita
autoadesiva dividida em três seções. De
acordo com o modelo de capacete no qual o
sistema ESS é posicionado, é necessário
remover a seção específica da fita
autoadesiva.
CAPACETES N100-5, N70-2 GT/X
• Depois de reposicionar a guarnição da borda da calota, remover completamente a película da fita
autoadesiva (seções 1, 2 e 3).
• Aplicar o adaptador “A” na calota do capacete, seguindo a forma predefinida. O adaptador deve
coincidir com as linhas do capacete e facilitar o acesso aos parafusos da guarnição da borda da
calota (Fig. 22).
• Fixar a luz no adaptador, fazendo-a deslizar para baixo (Fig. 23).
Fig. 22 Fig. 23
