14

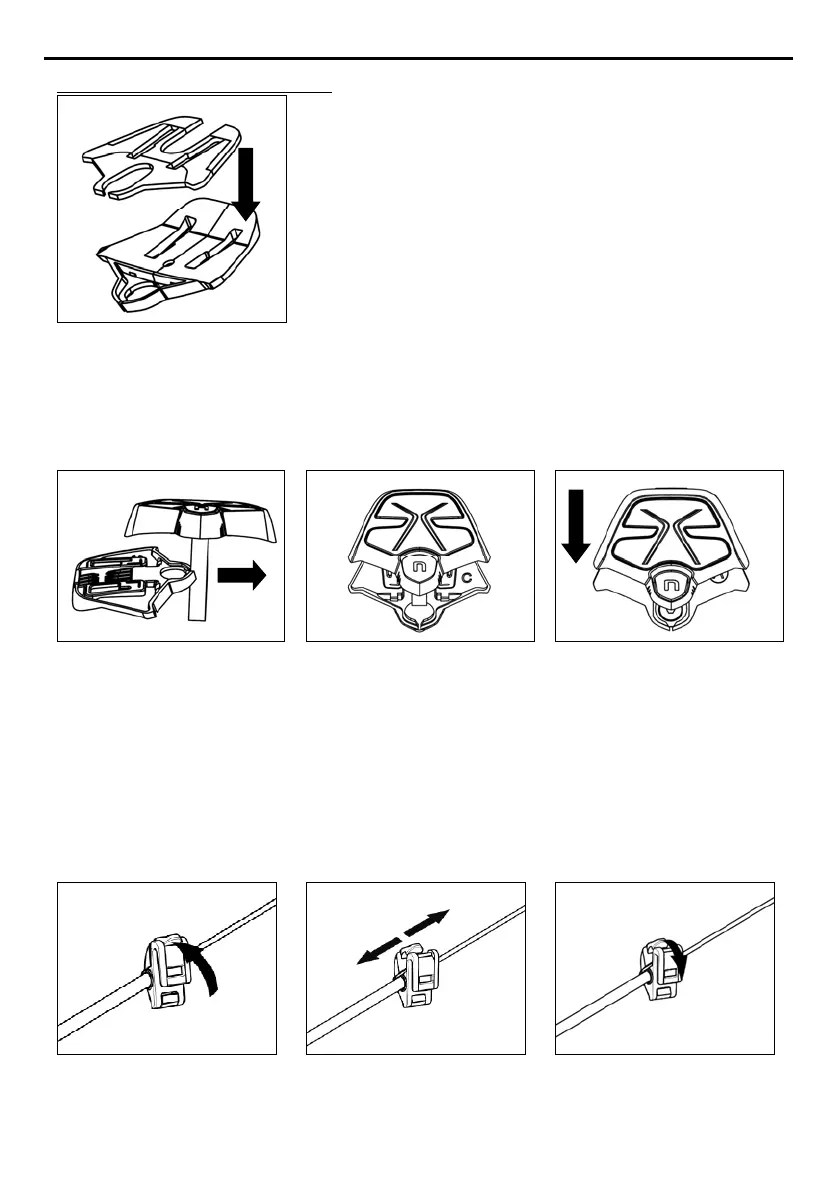

POSIÇÃO ADAPTADORES “B”, “C” e “D”
Fig. 29
• Selecionar o adaptador específico para o
próprio modelo de capacete.
• Aplicar a fita autoadesiva fornecida (Fig. 29).
• Depois de reposicionar a guarnição da
borda da calota, remover completamente a
película da fita autoadesiva.
• Inserir o flex do sistema ESS no orifício do adaptador, conforme mostrado na Fig. 30.
• Girar o adaptador e aplicá-lo na calota do capacete. O adaptador deve coincidir com as linhas do
capacete e facilitar o acesso aos parafusos da guarnição da borda da calota (Fig. 31).
• Fixar a luz no adaptador, fazendo-a deslizar para baixo (Fig. 32).
Fig. 30
Fig. 31
Fig. 32
• Remover a película transparente de proteção do sistema ESS.
3.3.
Ajuste do microfone
O sistema B902 permite ajustar a posição do microfone para facilitar o posicionamento nos vários
modelos de capacete. Continuar da seguinte forma:
• Abrir o clipe presente na haste do microfone, conforme indicado na Fig. 33.
• Ajustar o microfone (Fig. 34).
• Fechar o clipe (Fig. 35).
Fig. 33
Fig. 34
Fig. 35
Para assegurar uma boa qualidade de transmissão da voz, recomenda-se posicionar a esponja do
microfone no lado da boca.
