Nolan R Series - Instalación del Sistema B902 L en el Casco

ES
8
3.1. Instalación del sistema B902L en el casco

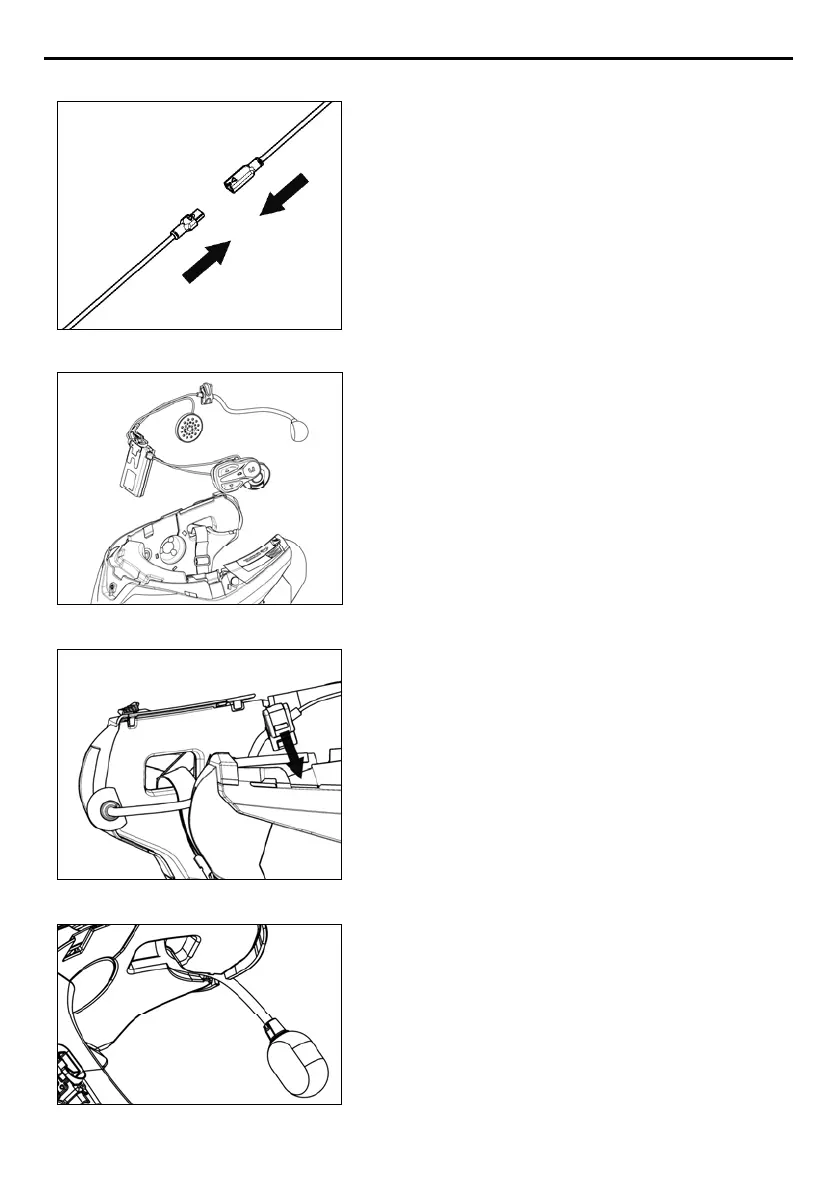

Fig. 2
• Acoplar el conector del micrófono con el
enchufe, siguiendo la dirección de las flechas
(Fig. 2).
NOTA
: Es posible ajustar la posición del
micrófono. Ver el cap. 3.3 para los tipos de
ajustes.
Fig. 3
• Introducir el sistema en el alojamiento
correspondiente en la parte trasera del casco,
empujarlo hasta tocar el fondo de la ranura.
(Fig. 3).
Importante
: evitar tensión en el cable Flex.
• Doblar la antena en el interior de la calota.
Fig. 4
NOTA: para colocar el cableado y el micrófono
en el casco N100-5 siga las instrucciones en el
apartado correspondiente.
• Pasar el cable dentro del casco y encajar el
cierre de fijación de la derecha en su
alojamiento (Fig. 4).
Fig. 5
• Colocar el micrófono en su alojamiento a la
derecha del casco introduciendo el boom
metálico en la ranura de la armazón de
enganche de la carrillera (Fig. 5).
Atención
:
comprobar que el lado de apoyo
del micrófono con la frase “
n
” quede hacia el
interior del casco.
