14

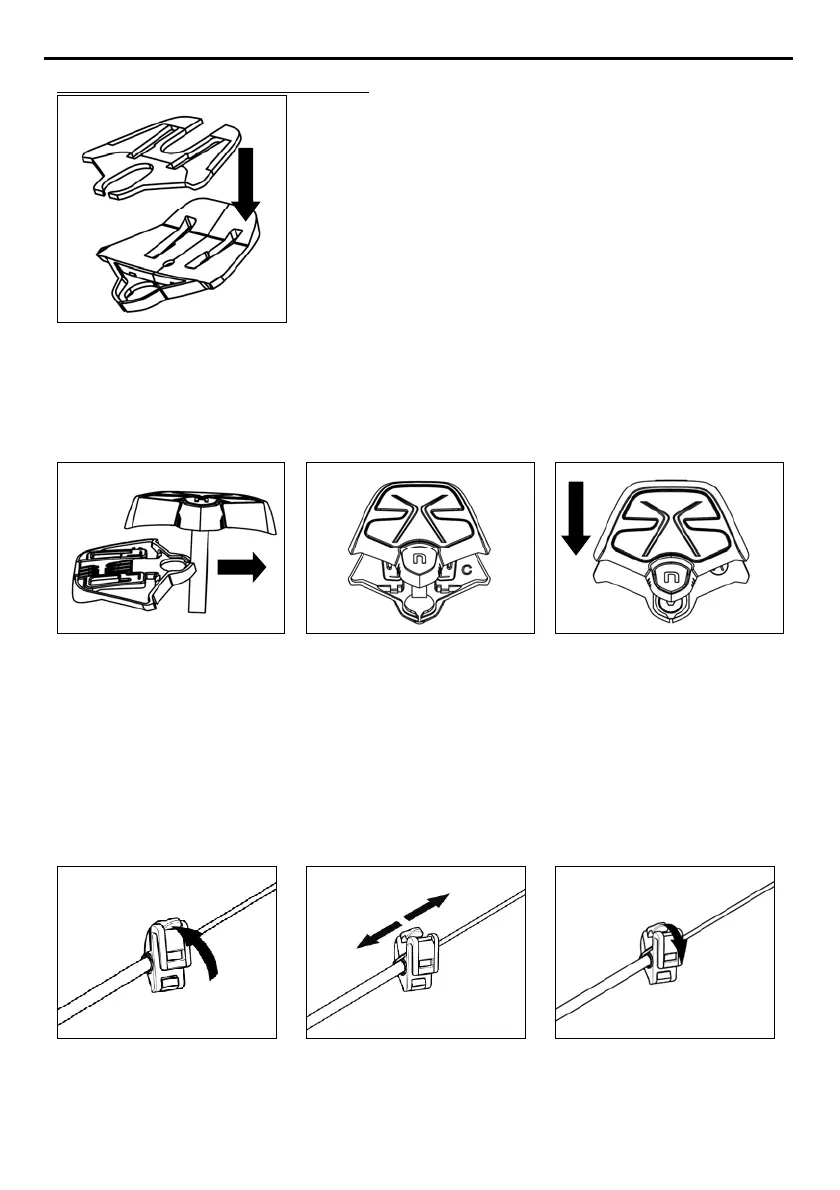

POSIZIONAMENTO ADATTATORI “B”,”C”,”D”
Fig. 29
• Selezionare l’adattatore specifico per il
proprio modello di casco.
• Applicare il biadesivo fornito in dotazione
(Fig. 29).
• Dopo aver riposizionato la guarnizione di
bordo calotta, rimuovere completamente la
pellicola del biadesivo.
• Inserire il flex del sistema ESS nel foro dell’adattatore, come mostrato in Fig. 30.
• Ruotare l’adattatore ed applicarlo alla calotta del casco. L’adattatore deve combaciare con le linee
del casco e consentire il facile accesso alla vite della guarnizione di bordo calotta (Fig. 31).
• Agganciare la luce all’adattatore, facendola slittare verso il basso (Fig. 32).
Fig. 30
Fig. 31
Fig. 32
• Rimuovere la pellicola trasparente protettiva dal sistema ESS.
3.3.
Regolazione del microfono
Il sistema B902 consente di regolare la posizione del microfono al fine di agevolarne il
posizionamento nei diversi modelli di casco. Procedere come segue:
• Aprire la clip posizionata sull’asta del microfono, facendo leva come indicato in Fig. 33.
• Regolare il microfono (Fig. 34).
• Chiudere la clip (Fig. 35).
Fig. 33
Fig. 34
Fig. 35
Per garantire una buona qualità di trasmissione della voce, si consiglia di posizionare la spugnetta
microfono entro il lato della bocca.
