8
3.1.

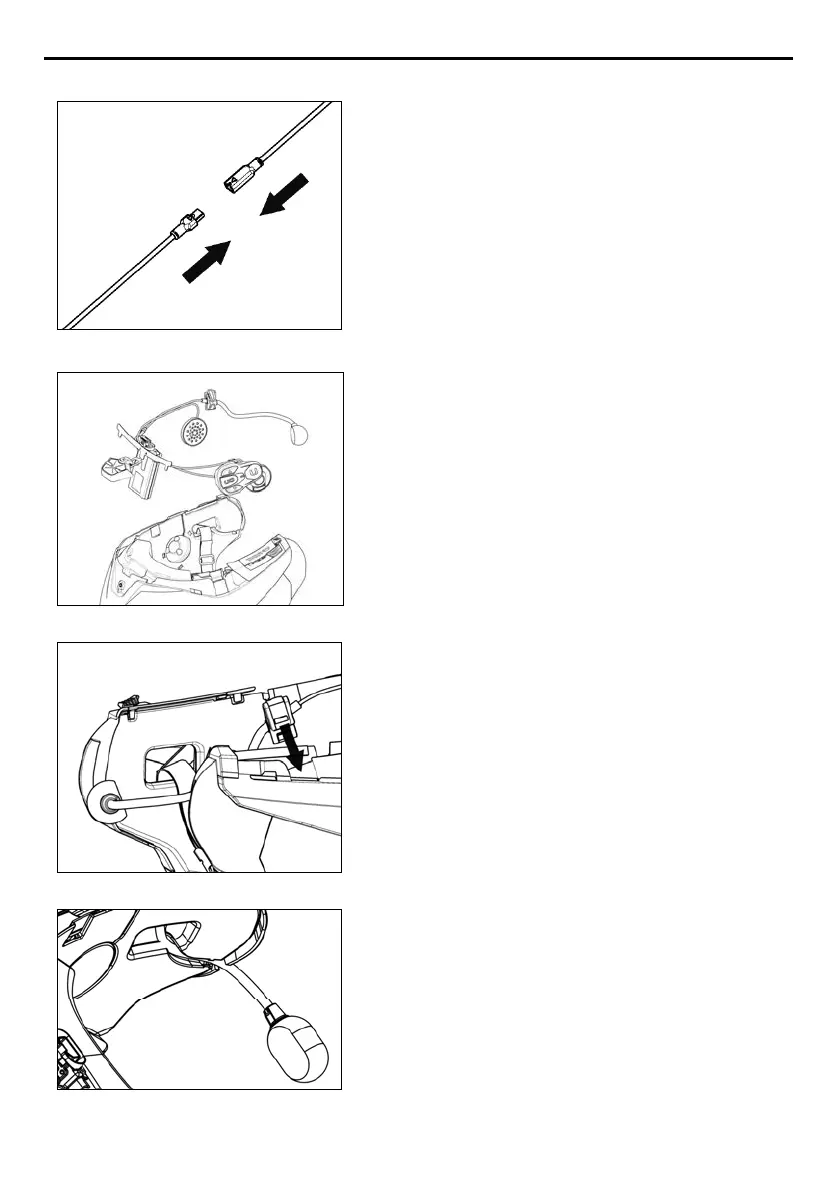

Installation af B902L-systemet i styrthjelmen
Fig. 2
• Forbind mikrofonens stikforbindelse til den
pågældende modpart, i henhold til pilenes
retning (Fig. 2).
BEMÆRK
: Det er muligt, at austere mikrofonens
position. Justeringsmåderne beskrives i kapitel
3.3.
Fig.3
• Sæt systemet ind i det relevante sæde bag
på styrthjelmen, og tryk det ned i bund i
rilleskæringen (Fig. 3).
Vigtigt
:
Pas på ikke at spænde flex-kablet.
• Placer antennen ved at folde den sammen
inde i kappen.
Fig. 4
BEMÆRK: Til placering af kabelføringer og af
mikrofon i styrthjelmen N100-5, følg
anvisningerne i det pågældende felt.
• Anbring ledningen inde i styrthjelmen og
indkobl den højre fastgørelsesklips i det
relevante sæde (Fig. 4).
Fig. 5
• Placer mikrofonen i det relevante sæde, på
styrthjelmens højre side, ved at indføre den
metalliske del der findes på rilleskæringen
der sidder på det lille stel til indkobling af
hagebrættet (Fig. 5).
Pas på
:
kontroller, at siden på mikrofonens
støtte med skriften “
n
” vender mod
styrthjelmens indvendige del.
