8
3.1.
Installation av B902L-systemet i hjälmen

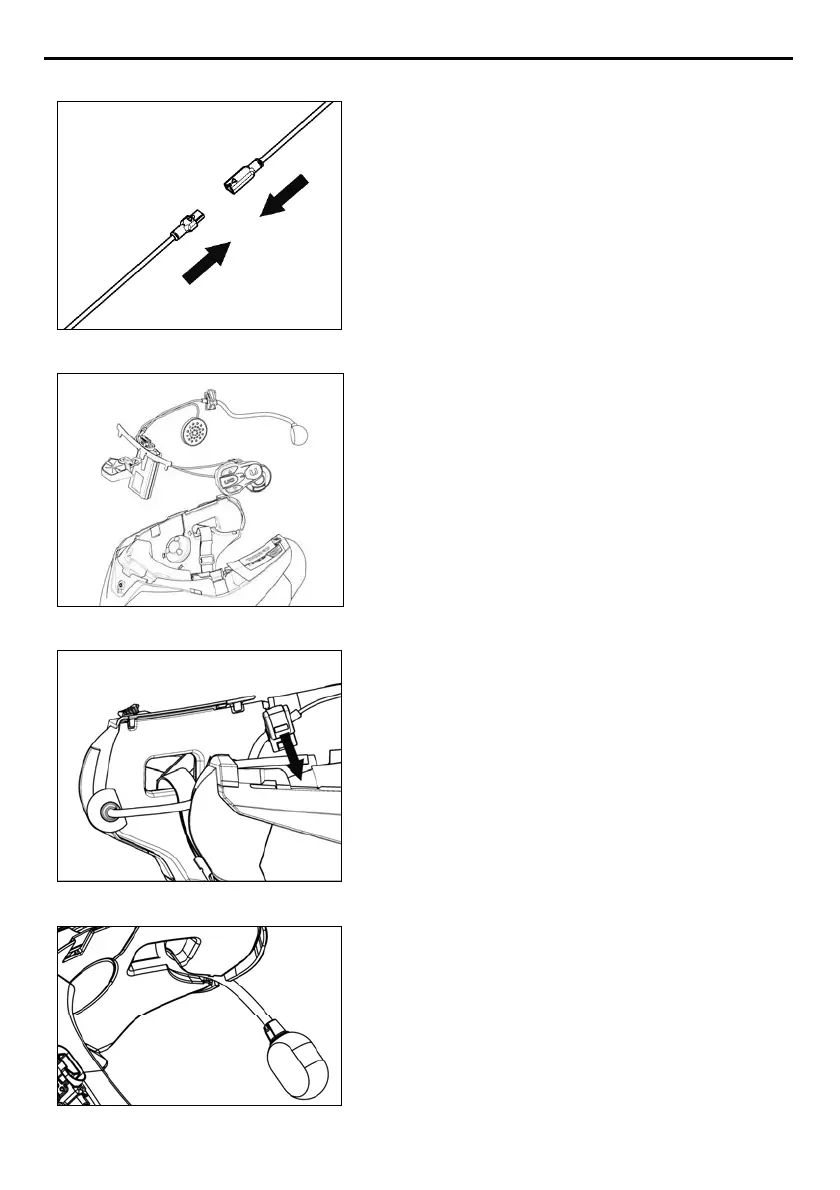

Fig. 2
• Anslut mikrofonens kontaktdon till den
motsvarande delen enligt pilarnas riktning
(Fig. 2).
OBS
: Mikrofonens position kan justeras.
Justeringssätten tas upp i kapitel 3.3.
Fig. 3
• Sätt i systemet i det särskilda sätet bak på
hjälmen och tryck ner till räfflingens botten
(Fig. 3).
Viktigt
: Var noga att inte spänna flexkabeln.
• Fäll in antennen inuti hjälmen.
Fig. 4
OBS: inför placeringen av kablar och mikrofon i
hjälmen N100-5 ska man följa instruktionerna i
den särskilt avsedda rutan.
• Placera kabeln inuti hjälmen och låt den
högra fästklämman klicka i sätet (Fig. 4).
Fig. 5
• Placera mikrofonen i sätet på hjälmens högra
sida genom att sätta in metallenheten i
kanalen som finns på hakdelens fäststruktur
(Fig. 5).
Obs
:
kontrollera att sidan med
mikrofonstödet som bär texten “
n
” är vänd
inåt hjälmen.
