9

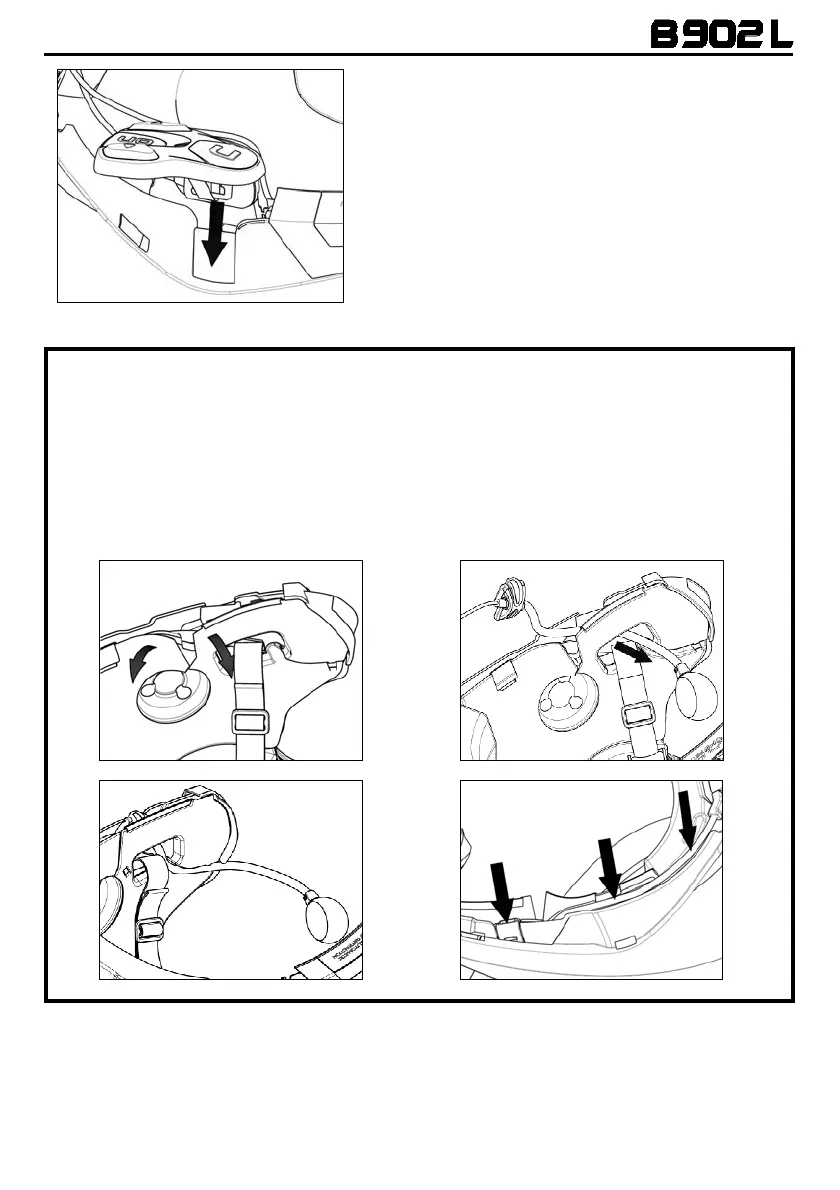

Fig. 6
OBS: inför placeringen av knappsatser i hjälmarna
N87, N80-8 och N100-5 ska man följa
instruktionerna i den särskilt avsedda rutan.
• Placera kabeln inuti hjälmen och låt den
vänstra fästklämman klicka i sätet.
• Fäst knappsatsen vid hjälmen genom att
klicka på de särskilda krokarna.
• Öppna B902L-systemets gummiskydd.
• Återmontera tätningen genom att fästa den
med den särskilda skruven.
GÄLLER ENDAST FÖR HJÄLM N100-5 – placering av kablar och mikrofon
Placering av den högra kabeln och av mikrofonen
:
• Lyft upp kuddens beklädnad i plast (Fig. 7).
• Trä in mikrofonen inuti öglan (Fig. 8) och placera den på dess plats, sätt därefter in metallarmen
i skåran på hakskyddets fäststomme (Fig. 9).
Obs
:
kontrollera att sidan med mikrofonstödet som bär texten “N-Com” är vänd inåt hjälmen.
• Sätt kabeln inuti hjälmen och placera höger fästclip på dess avsedda plats (Fig. 10).
• Sätt tillbaka kuddens beklädnad i plast bakom de två låshakarna (Fig. 11).
Fig. 7
Fig. 8
Fig. 9
Fig. 10
