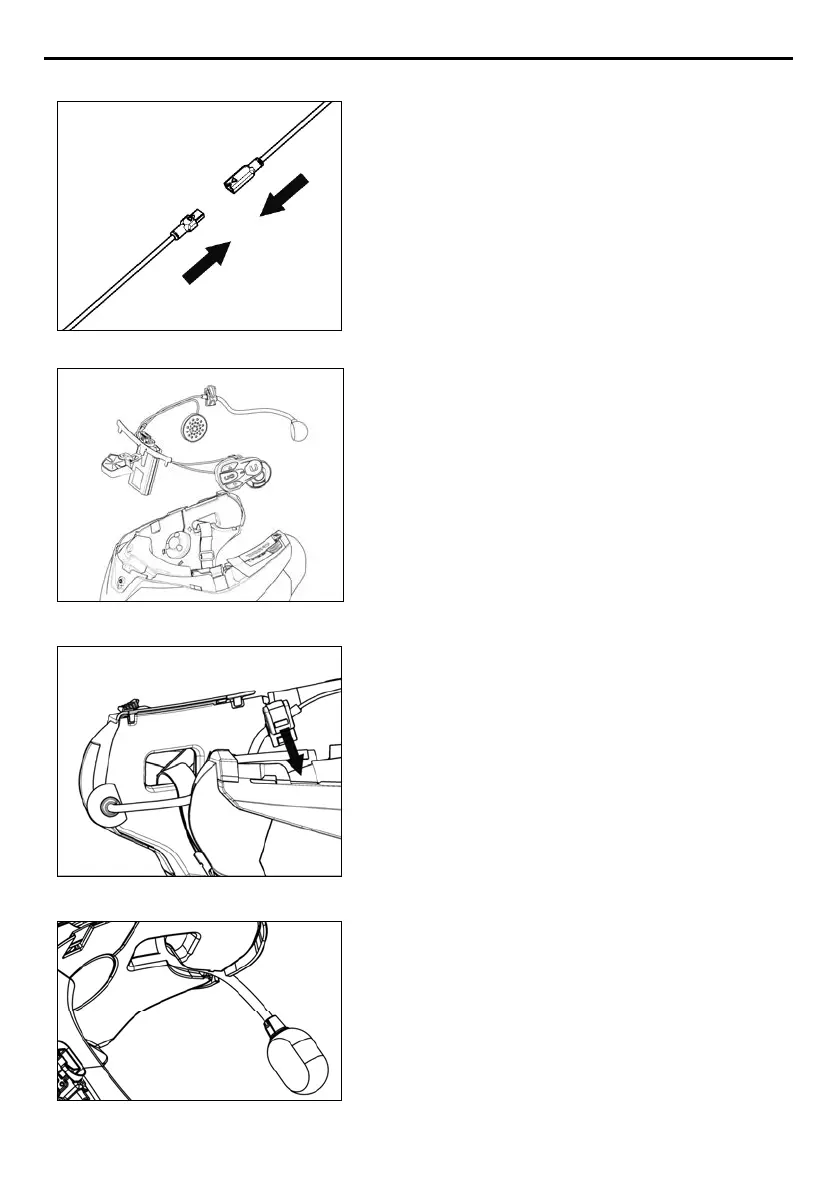

3.1. Instalação do sistema B902L no capacete
Fig. 2
• Conectar o conector do microfone com a
outra parte, seguindo o sentido de
orientação das setas (Fig. 2).
NOTA
: É possível ajustar a posição do
microfone. Consulte o cap. 3.3 para ver as
modalidades de ajuste.
Fig. 3
• Inserir o sistema no encaixe respectivo, na
parte de trás do capacete, empurrando-o até
o fundo (Fig. 3).
Importante
:
tenha cuidado para não aplicar
tensão ao cabo flex.
• Dobre a haste no interior da calota.
Fig. 4
NOTA: para posicionar os cabos e o microfone
no capacete N100-5, seguir as instruções na
caixa dedicada.
• Passar o cabo por dentro do capacete e
encaixar no clipe de fixação direito no seu
compartimento (Fig. 4).
Fig. 5
• Posicionar o microfone no seu relativo
ajolamento no lado direito do capacete,
inserindo a haste metálica na ranhura da
estrutura de fixação da queixeira (Fig. 5).
Atenção
:
verificar se o suporte do microfone,
onde aparece escrito "
n
", está voltado para o
interior do capacete.
