3.1. Installazione del sistema B902L nel casco

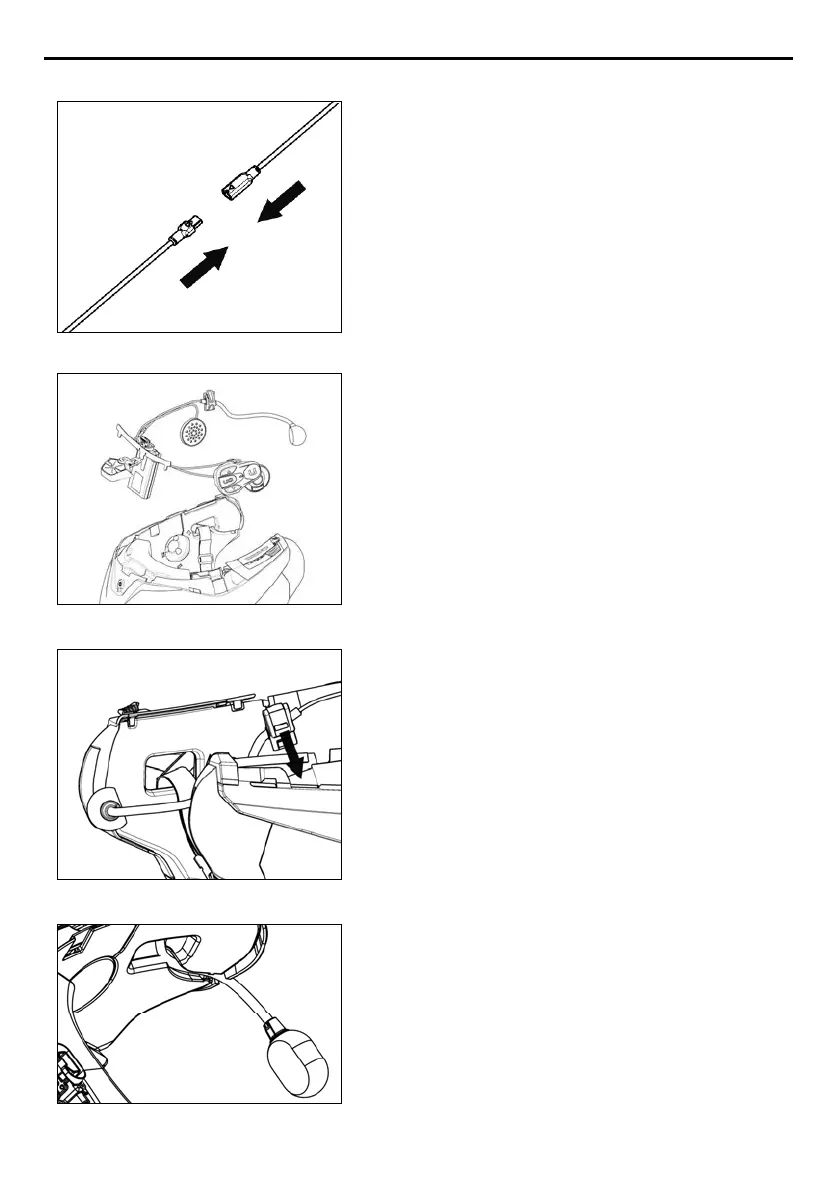

Fig. 2
• Collegare il connettore del microfono alla
controparte, seguendo la direzione delle
frecce (Fig. 2).
NOTA
: E’ possibile regolare la posizione del
microfono. Per le modalità di regolazione,
vedere cap. 3.3.
Fig. 3
• Inserire il sistema nell’apposita sede sul retro
del casco, spingendolo fino in fondo alla
scanalatura (Fig. 3).
Importante
: fare attenzione a non mettere in
tensione il cavo flex del sistema ESS.
• Ripiegare l’antenna all’interno della calotta.
Fig. 4
NOTA: per il posizionamento dei cablaggi e del
microfono nel casco N100-5 seguire le istruzioni
nel box dedicato.
• Sistemare il cavo all’interno del casco e far
scattare la clip di fissaggio destra
nell’apposita sede (Fig. 4).
Fig. 5
• Posizionare il microfono nell’apposita sede
sul lato destro del casco, inserendo il boom
metallico nella scanalatura presente sul
telaietto di aggancio mentoniera (Fig. 5).
Attenzione
:
controllare che il lato del
supporto microfono con la scritta “
n
” sia
rivolto verso l’interno del casco.
