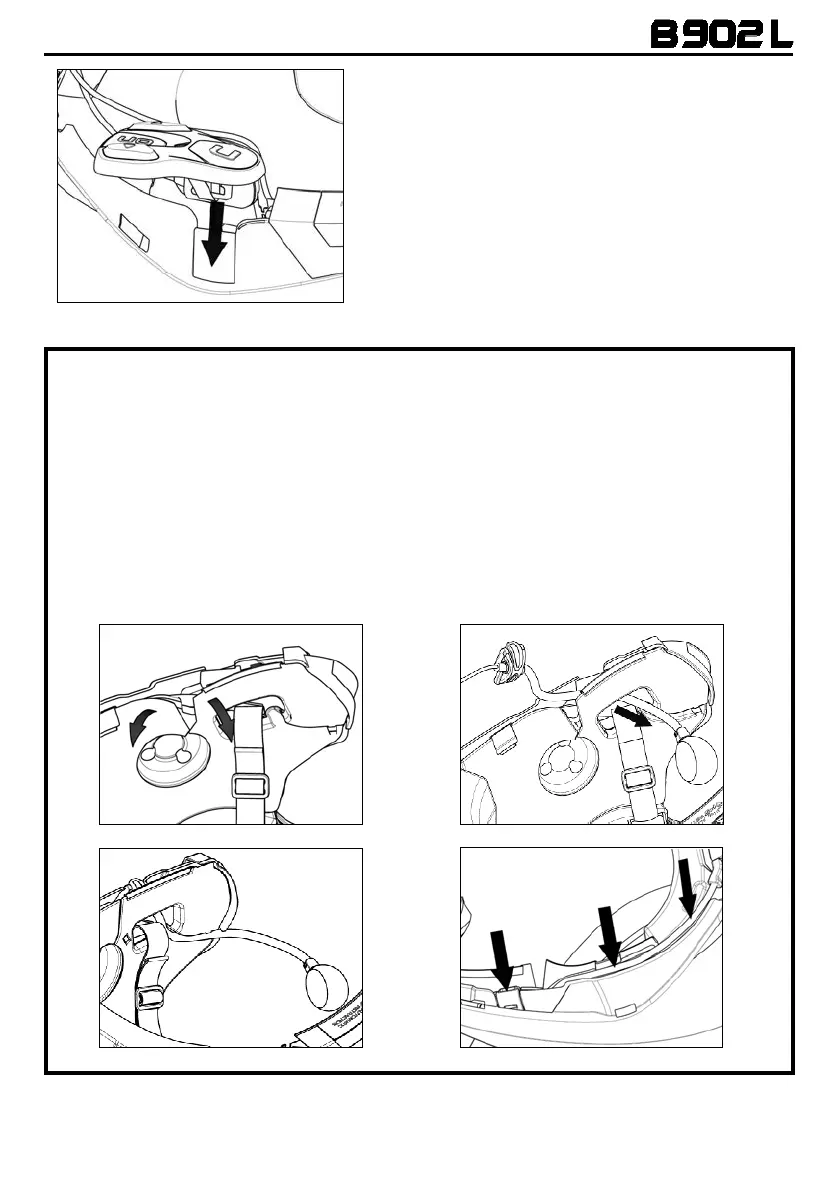

Fig. 6
NOTA: per il posizionamento della tastiera nei
caschi N87, N80-8 e N100-5 seguire le
istruzioni nel box dedicato.
• Sistemare il cavo all’interno del casco e far
scattare la clip di fissaggio sinistra
nell’apposita sede.
• Agganciare la tastiera al casco facendo
scattare gli appositi ganci.
• Aprire il tappo in gomma del sistema B902L.
• Rimontare la guarnizione di bordo fissandola
con l’apposita vite.
SOLO PER CASCO N100-5 – posizionamento dei cablaggi e del microfono
Posizionamento del cablaggio destro e del microfono
:
• Sollevare il rivestimento plastico del guanciale (Fig. 7).
• Inserire il microfono all’interno dell’asola (Fig. 8) e posizionarlo nell’apposita sede, inserendo il
boom metallico nella scanalatura presente sul telaietto di aggancio mentoniera (Fig. 9).
Attenzione
:
controllare che il lato del supporto microfono con la scritta “N-Com” sia rivolto
verso l’interno del casco.
• Sistemare il cavo all’interno del casco e posizionare la clip di fissaggio Destra nell’apposita sede
(Fig. 10).
• Riposizionare il rivestimento plastico del guanciale, sistemandolo dietro i due gancetti di fermo
(Fig. 11).
Fig. 7
Fig. 8
Fig. 9
Fig. 10
