9

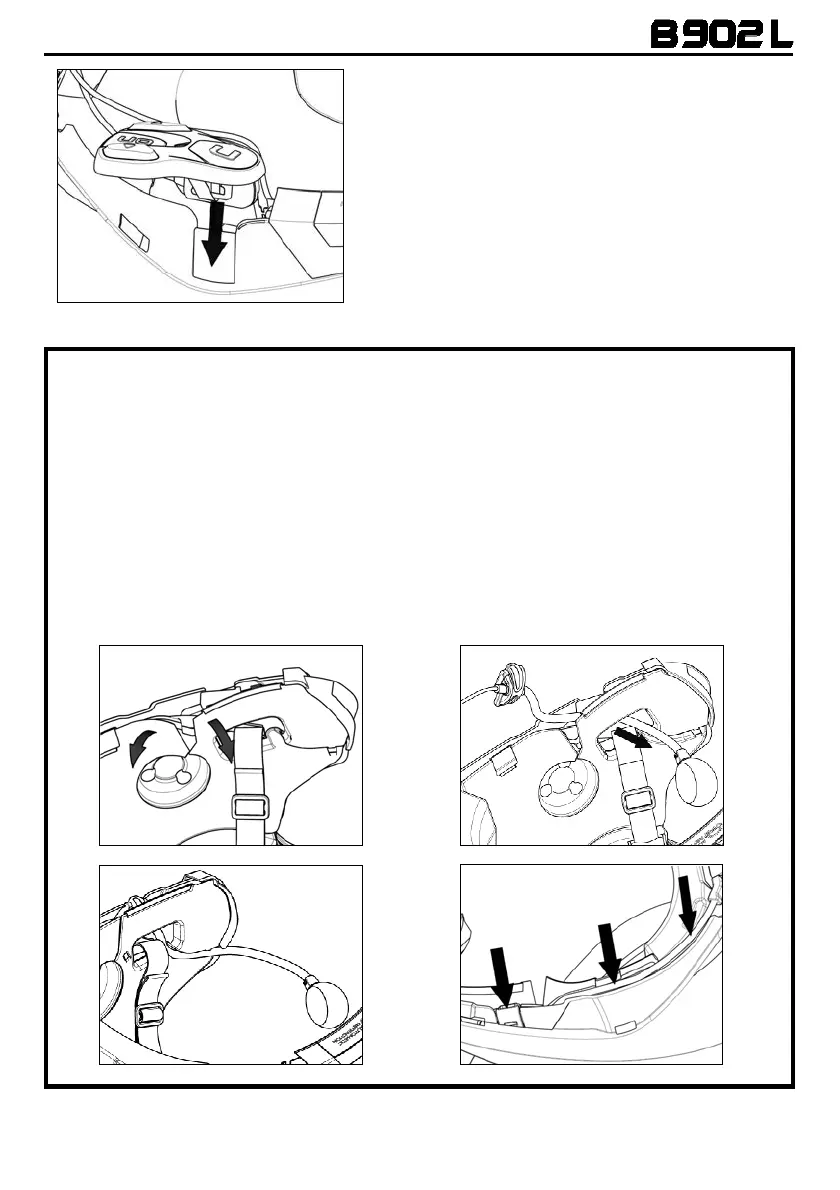

Fig. 6
BEMÆRK: Til placering af tastaturet i
styrthjelmene N87, N80-8 og N100-5, følg
anvisningerne i det pågældende felt.
• Anbring ledningen inde i styrthjelmen og
indkobl den venstre fastgørelsesclips i det
relevante sæde.
• Fastgør tastaturet til styrthjelmen ved at
indkoble de relevante kroge.
• Åbn B902L-systemets gummiprop.
• Genmonter pakningen på kanten og fastgør
den med den relevante skrue.
UDELUKKENDE FOR STYRTHJELMEN N100-5 – placering af kabelføringer og af mikrofon
Placering af højre kabelføring og af mikrofon
:
• Løft polstringens plastikbeklædning (Fig. 7).
• Isæt mikrofonen i rillen (Fig. 8) og placer den i det pågældende sæde, ved at indføre den
metalliske del der findes på rilleskæringen der sidder på det lille stel til indkobling af
hagebrættet (Fig. 9).
Pas på
:
kontroller, at siden på mikrofonens støtte med skriften “N-Com” vender mod
styrthjelmens indvendige del.
• Placer kablet indvendigt i styrthjelmen og anbring den højre fastspændingsclips det
pågældende sæde (Fig. 10).
• Sæt polstringens plastikbeklædning tilbage, ved at anbringe den bagved de to stopkroge (Fig.
11).
Fig. 7
Fig. 8
Fig. 9
Fig. 10
