Nolan R Series - Page 13

13
CASCO N90-3
• Dopo aver riposizionato la guarnizione di bordo calotta, rimuovere le sezioni 1 e 2 della pellicola
del biadesivo.
Nota
: si consiglia di tagliare la linguetta della pellicola restante per evitare che sia
visibile quando l’adattatore è applicato alla calotta del casco.
• Applicare l’adattatore “A” alla calotta del casco, seguendo la sagoma predefinita. L’adattatore
deve combaciare con le linee del casco e consentire il facile accesso alla vite della guarnizione di
bordo calotta (Fig. 24).
• Agganciare la luce all’adattatore, facendola slittare verso il basso (Fig. 25).

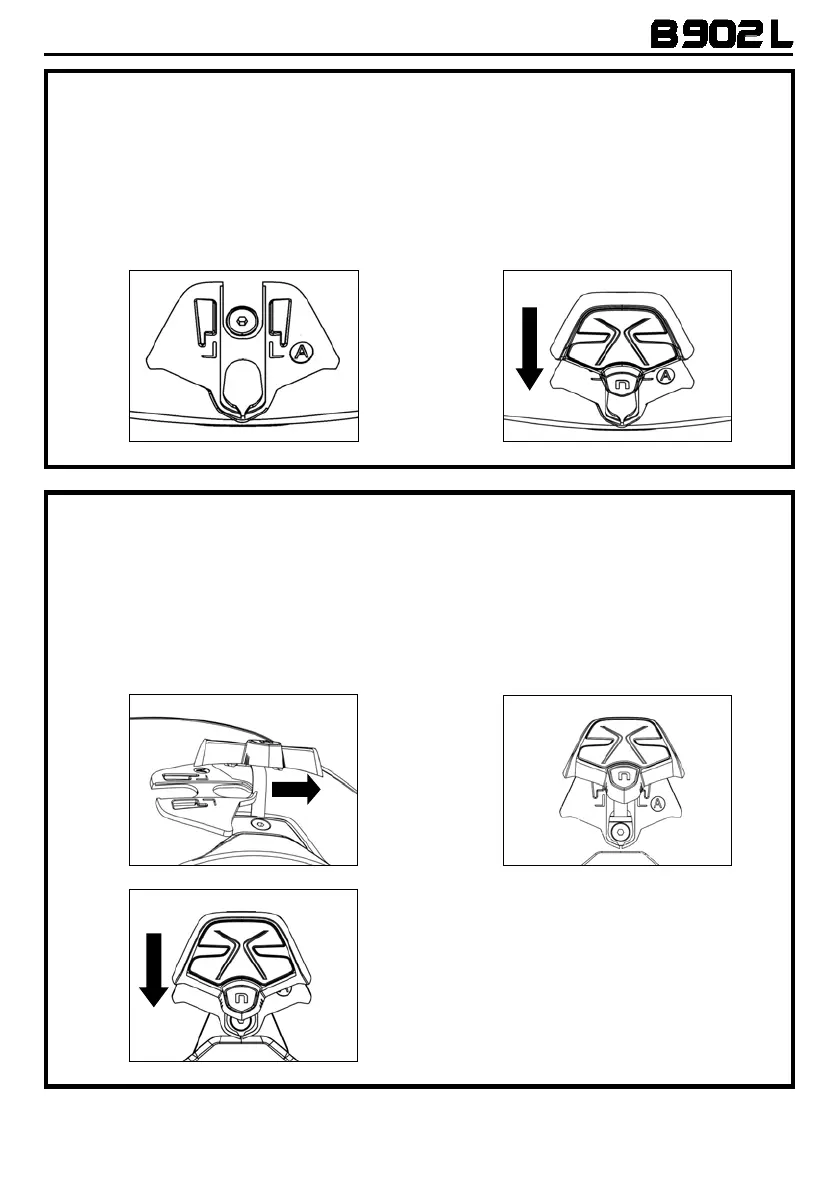

Fig. 24
Fig. 25
CASCHI N80-8, N87
• Dopo aver riposizionato la guarnizione di bordo calotta, rimuovere le sezioni 2 e 3 della pellicola
del biadesivo.
Nota
: si consiglia di tagliare la linguetta della pellicola restante per evitare che sia
visibile quando l’adattatore è applicato alla calotta del casco.
• Inserire il flex del sistema ESS nel foro dell’adattatore “A”, come mostrato in Fig. 26.
• Ruotare l’adattatore ed applicarlo alla calotta del casco. L’adattatore deve combaciare con le linee
del casco e consentire il facile accesso alla vite della guarnizione di bordo calotta (Fig. 27).
• Agganciare la luce all’adattatore, facendola slittare verso il basso (Fig. 28).
Fig. 26
Fig. 27
Fig. 28
