9
Fig. 6
NOTA: para colocar el teclado en los cascos N87,
N80-8 y N100-5 siga las instrucciones en el
apartado correspondiente.
• Pasar el cable dentro del casco y encajar el
cierre de fijación de la izquierda en su
alojamiento.
• Acoplar el teclado al casco hasta accionar los
ganchos en sus respectivos alojamientos.
• Abrir el tapón de goma del sistema B902L.
• Volver a montar la guarnición del borde de la
calota ajustando el perno de fijación.

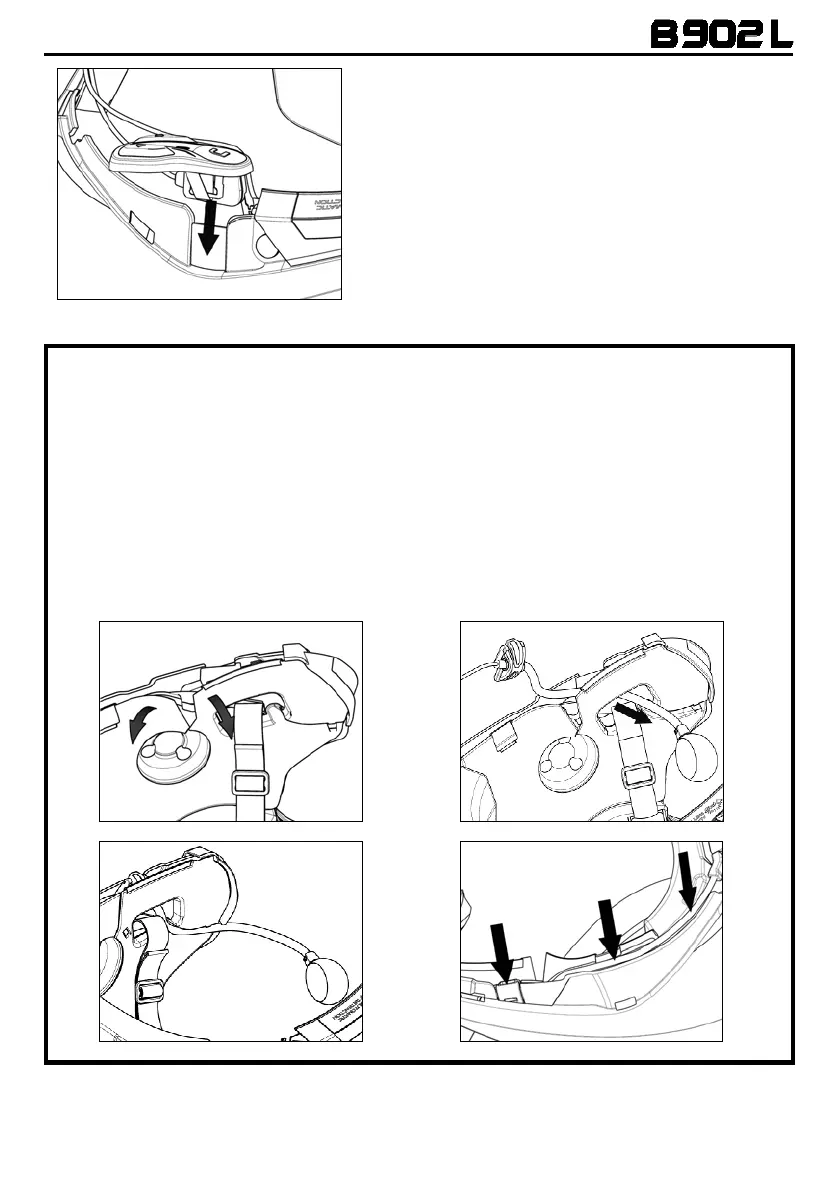

SOLO PARA CASCO N100-5 – colocación del cableado y del micrófono
Colocación del cableado derecho y del micrófono
:
• Extraer la protección plástica de la almohadilla (Fig. 7).
• Pasar el micrófono por la ranura (Fig. 8) y colocarlo en el respectivo alojamiento, introduciendo
el boom metálico en la ranura de la armazón de enganche de la carrillera (Fig. 9).
Atención
:
comprobar que el lado de apoyo del micrófono con la frase “N-Com” quede hacia el
interior del casco.
• Pasar el cable dentro del casco y colocar el cierre de fijación de la derecha en su alojamiento
(Fig. 10).
• Volver a poner la protección plástica de la almohadilla, colocándola detrás de los dos ganchos
de cierre (Fig. 11).
Fig. 7
Fig. 8
Fig. 9
Fig. 10
