13
CAPACETE N90-3
• Depois de reposicionar a guarnição da borda da calota, remover as seções 1 e 2 da película da fita
autoadesiva.
Nota
: aconselha-se cortar a lingueta restante da película para evitar que seja visível
quando o adaptador for aplicado na calota do capacete.

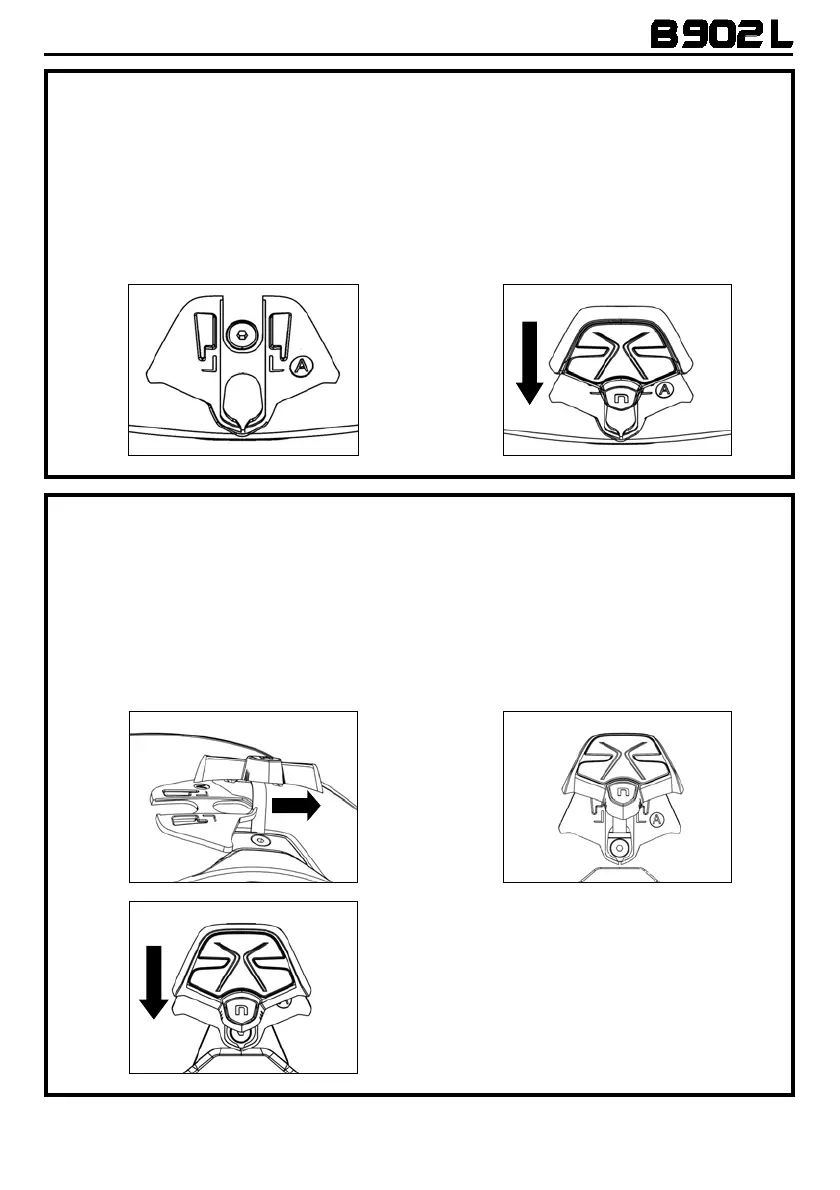

• Aplicar o adaptador “A” na calota do capacete, seguindo a forma predefinida. O adaptador deve
coincidir com as linhas do capacete e facilitar o acesso aos parafusos da guarnição da borda da
calota (Fig. 24).
• Fixar a luz no adaptador, fazendo-a deslizar para baixo (Fig. 25).
Fig. 24
Fig. 25
CAPACETES N87, N80-8
• Depois de reposicionar a guarnição da borda da calota, remover as seções 2 e 3 da película da fita
autoadesiva.
Nota
: aconselha-se cortar a lingueta restante da película para evitar que seja visível
quando o adaptador for aplicado na calota do capacete.
• Inserir o flex do sistema ESS no orifício do adaptador “A”, conforme mostrado na Fig. 26.
• Girar o adaptador e aplicá-lo na calota do capacete. O adaptador deve coincidir com as linhas do
capacete e facilitar o acesso aos parafusos da guarnição da borda da calota (Fig. 27).
• Fixar a luz no adaptador, fazendo-a deslizar para baixo (Fig. 28).
Fig. 26 Fig. 27
Fig. 28
