11
SOMENTE PARA CAPACETES N87, N80-8, N100-5 - posicionamento do teclado
Importante:
a instalação do teclado nos capacetes N87, N80-8, N100-5 requer o uso do acessório
“ADAPTADOR DE TECLADO” incluído na confecção.
LETRA ADAPTADOR
CAPACETES COMPATÍVEIS
A
N100
-
5/PLUS,
N87/PLUS
C N80-8

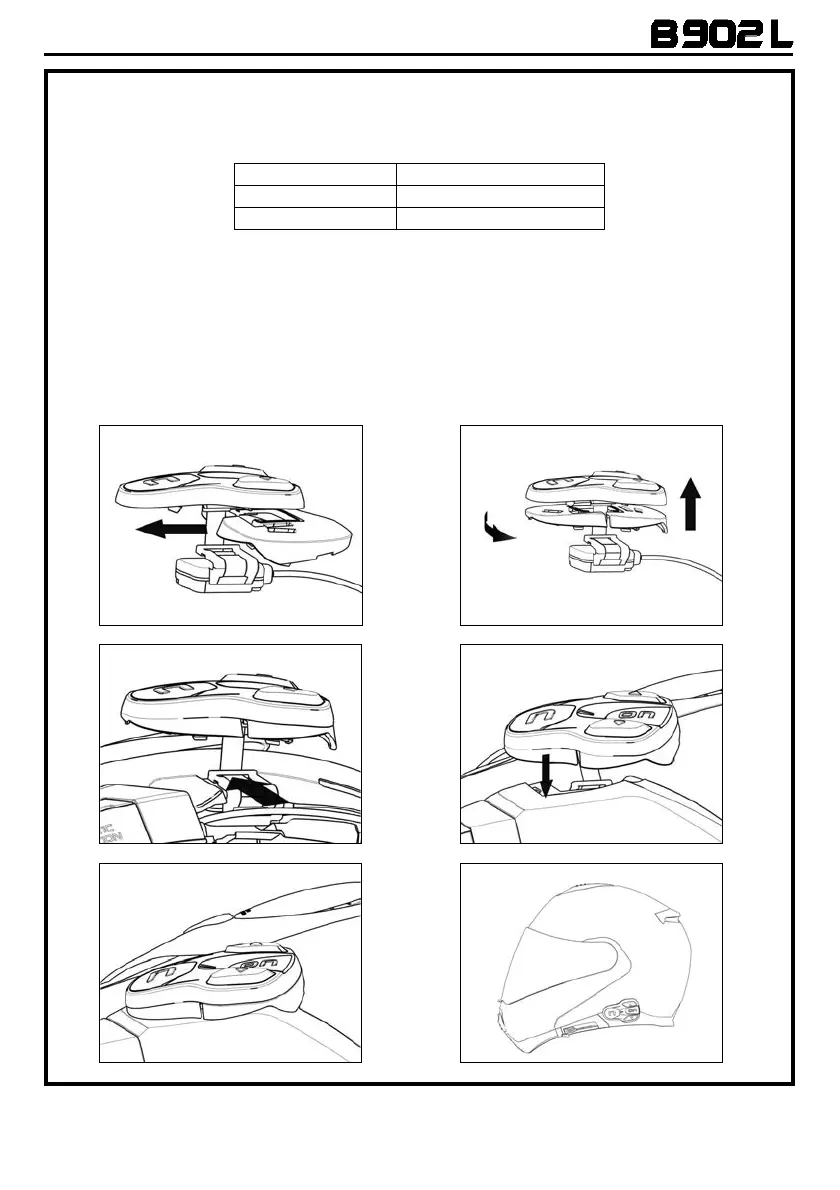

• Inserir no cabo flex do teclado o suporte específico para o próprio capacete (Fig. 15).
• Girar o suporte do teclado de modo a posicioná-lo como na Fig. 16 e conectá-lo no teclado.
• Passar o cabo por dentro do capacete e encaixar o clipe de fixação esquerdo no seu alojamento
(Fig. 17).
• Abrir a tampa de borracha do sistema B902L.
• Voltar a montar o rebordo, fixando-o com o respectivo parafuso.
• Fixar o teclado ao capacete disparando os respectivos ganchos (Fig. 18).
• O posicionamento correto do teclado é mostrado na Fig. 19, 20.
Fig. 15 Fig. 16
Fig. 17 Fig. 18
Fig. 19 Fig. 20
