NUR FÜR N87, N80-8 UND N100-5 HELM – Positionierung der Tastenvorrichtung
Wichtig:
die Montage der Tastenvorrichtung an den Helmen N87, N80-8 und N100-5 erfordert das in
der Verpackung mitgelieferte Zubehörteil "ADAPTER FÜR TASTENVORRICHTUNG“.
BUCHSTABEN AM ADAPTER
KOMPATIBLE HELME
A N100-5/PLUS, N87/PLUS
C N80-8
• Bringen Sie am Flex-Kabel der Tastenvorrichtung die eigens für Ihren Helm vorgesehene
Halterung an (Abb. 15).
• Drehen Sie die Halterung für die Tastenvorrichtung auf die Weise, dass sie wie auf Abb. 16
dargestellt zu liegen kommt, und machen Sie sie an der Tastenvorrichtung fest.
• Bringen Sie das Kabel im Helminnern an und lassen den linken Befestigungsclip in dem für
denselben vorgesehenen Bereich einschnappen (Abb. 17).
• Öffnen Sie die Gummikappe des B902L-Systems.
• Bringen Sie den Kantenschutzes am Helmrand wieder an, indem Sie mit der dafür vorgesehenen
Schraube festschrauben.
• Haken Sie die Tastenvorrichtung am Helm fest und lassen Sie die dafür vorgesehenen Haken
einklinken (Abb. 18).
• Die korrekte Positionierung der Tastenvorrichtung ist auf den Abbildungen 19 und 20 dargestellt.

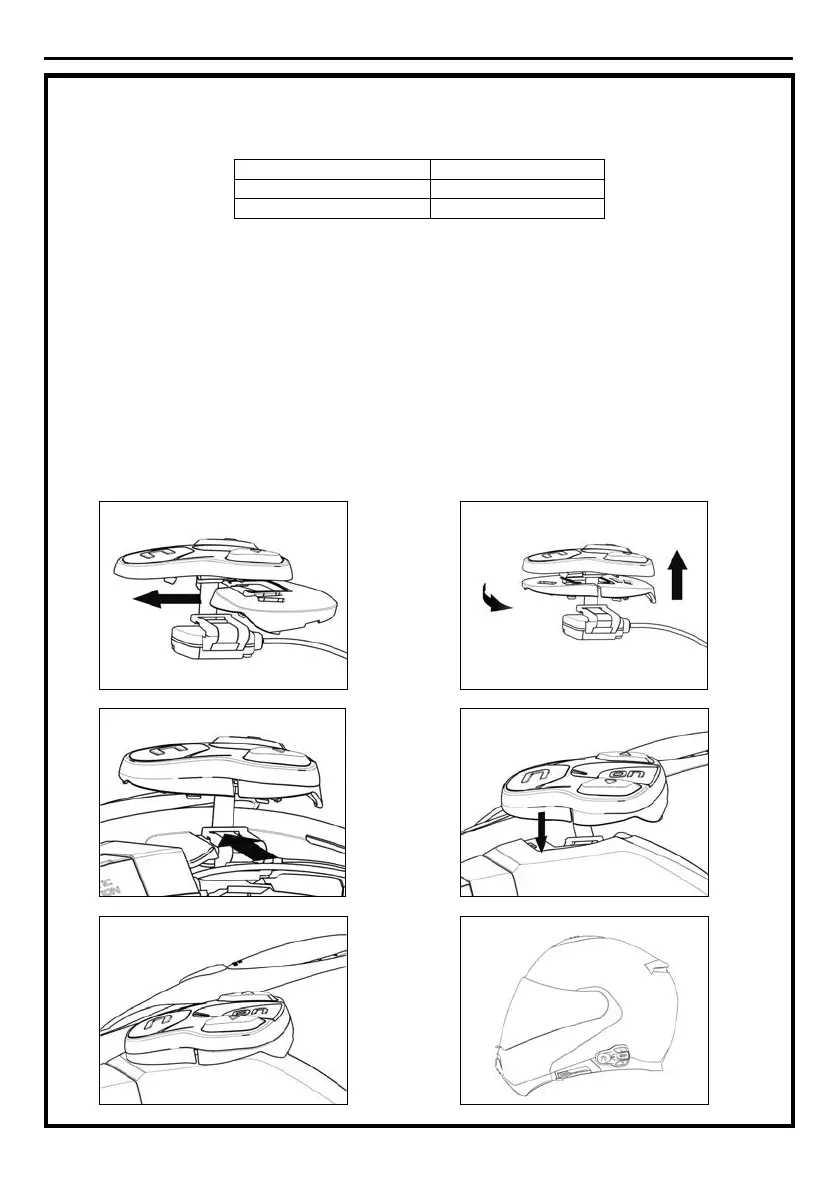

Abb. 15
