SOLO PARA CASCOS N87, N80-8 Y N100-5 – instalación del teclado
Importante:
la instalación del teclado en los cascos N87, N80-8, N100-5 necesita el accesorio
“ADAPTADOR DE TECLADO” incluido en la confección.
LETRA ADAPTADOR CASCOS COMPATIBLES
A N100-5/PLUS, N87/PLUS
C N80-8
• Introducir en el cable flex del teclado el soporte específico del propio casco (Fig. 15).
• Rotar el soporte teclado hasta colocarlo según la Fig. 16 y engancharlo en el teclado.
• Pasar el cable dentro del casco y encajar el cierre de fijación de la izquierda en su alojamiento
(Fig. 17).
• Abrir el tapón de goma del sistema B902L.
• Volver a montar la guarnición del borde de la calota ajustando el perno de fijación.
• Acoplar el teclado al casco hasta accionar los ganchos en sus respectivos alojamientos (Fig. 18).
• La instalación correcta del teclado se ilustra en la Fig. 19, 20.

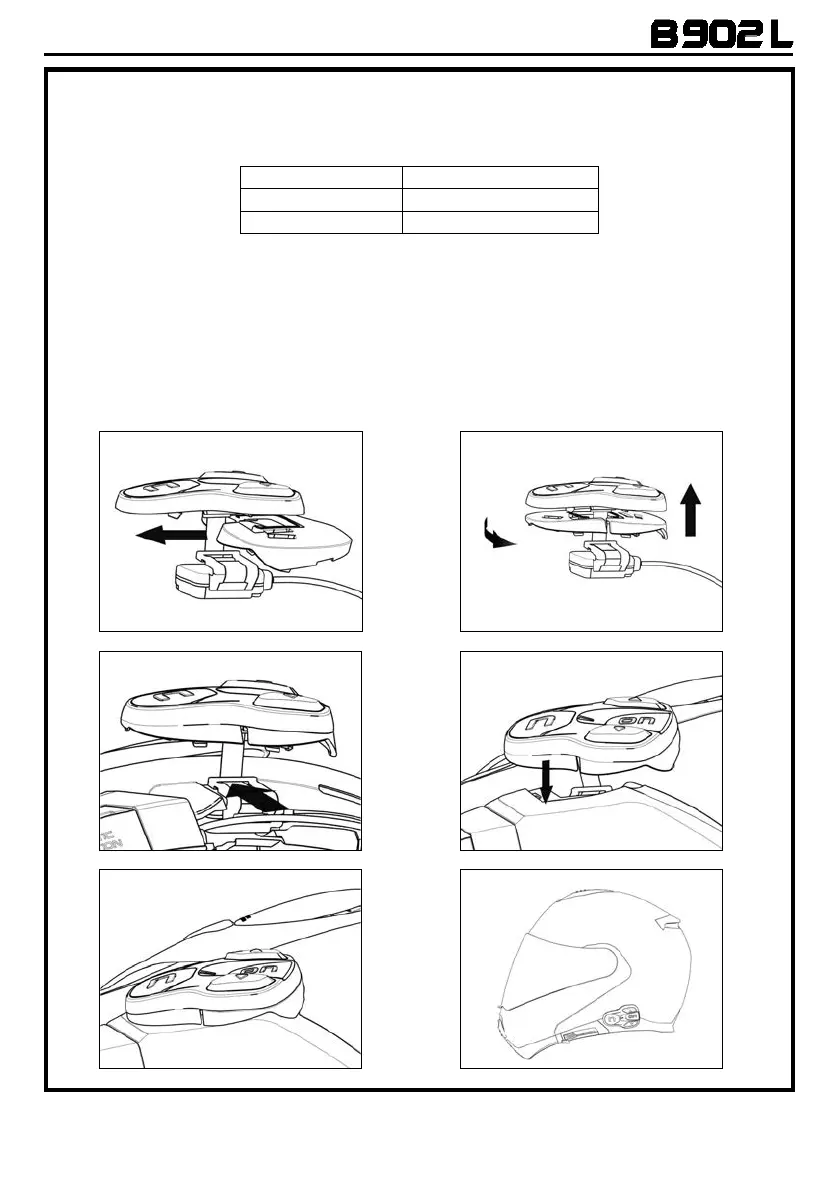

Fig. 15
Fig. 16
Fig. 17
Fig. 18
Fig. 19
Fig. 20
