Nolan R Series - Page 157

13
CASCO N90-3
• Después de reposicionar la junta del borde de la calota, retire las secciones 1 y 2 de la película
adhesiva de doble cara.
Nota
: se recomienda cortar la pestaña de la película restante para evitar
que sea visible cuando se aplica el adaptador a la calota del casco.
• Aplique el adaptador "A" a la calota del casco, siguiendo la forma predefinida. El adaptador debe
coincidir con las líneas del casco y permitir un fácil acceso al tornillo de la junta del borde de la
calota (Fig. 24).
• Enganche la luz al adaptador, haciéndola deslizar hacia abajo (Fig. 25).

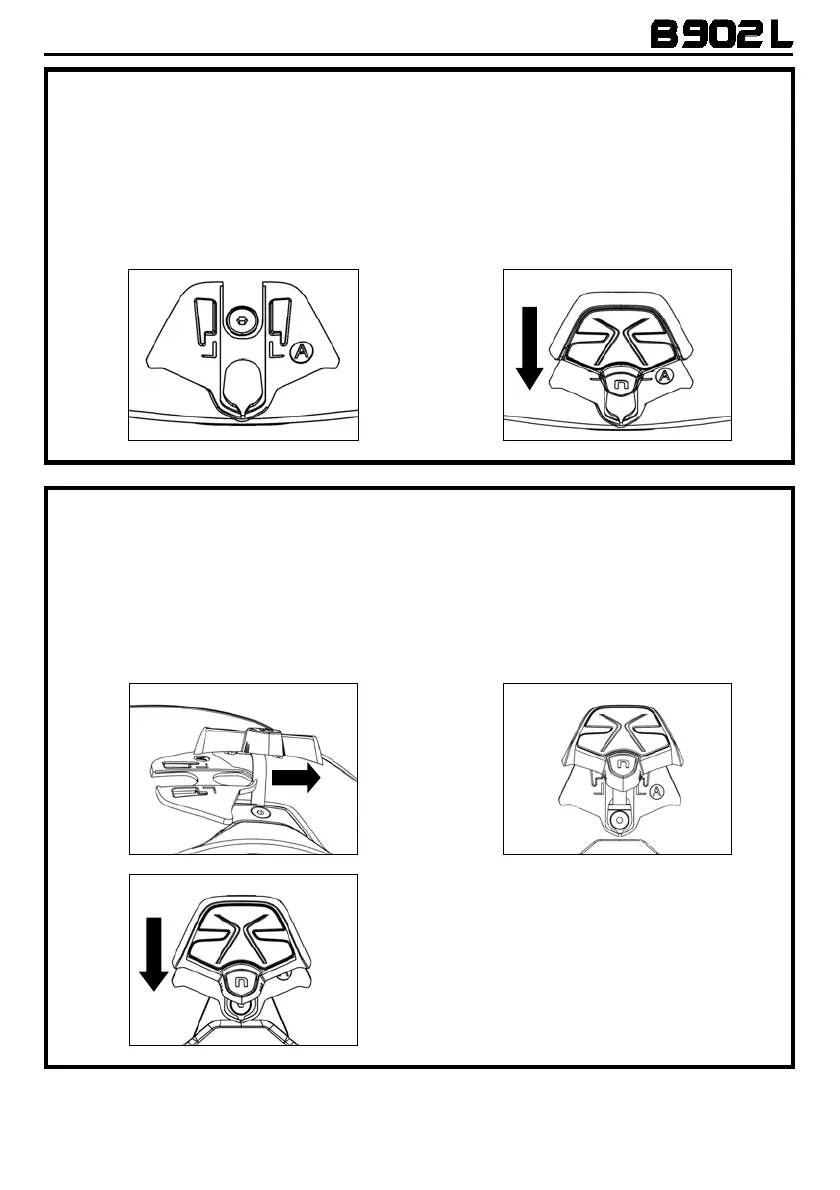

Fig. 24
Fig. 25
CASCOS N87, N80-8
• Después de reposicionar la junta del borde de la calota, retire las secciones 2 y 3 de la película
adhesiva de doble cara.
Nota
: se recomienda cortar la pestaña de la película restante para evitar
que sea visible cuando se aplica el adaptador a la calota del casco.
• Inserte el flex del sistema ESS en el orificio del adaptador "A", como se muestra en la Fig. 26.
• Gire el adaptador y aplíquelo a la calota del casco. El adaptador debe coincidir con las líneas del
casco y permitir un fácil acceso al tornillo de la junta del borde de la calota (Fig. 27).
• Enganche la luz al adaptador, haciéndola deslizar hacia abajo (Fig. 28).
Fig. 26
Fig. 27
Fig. 28
