9

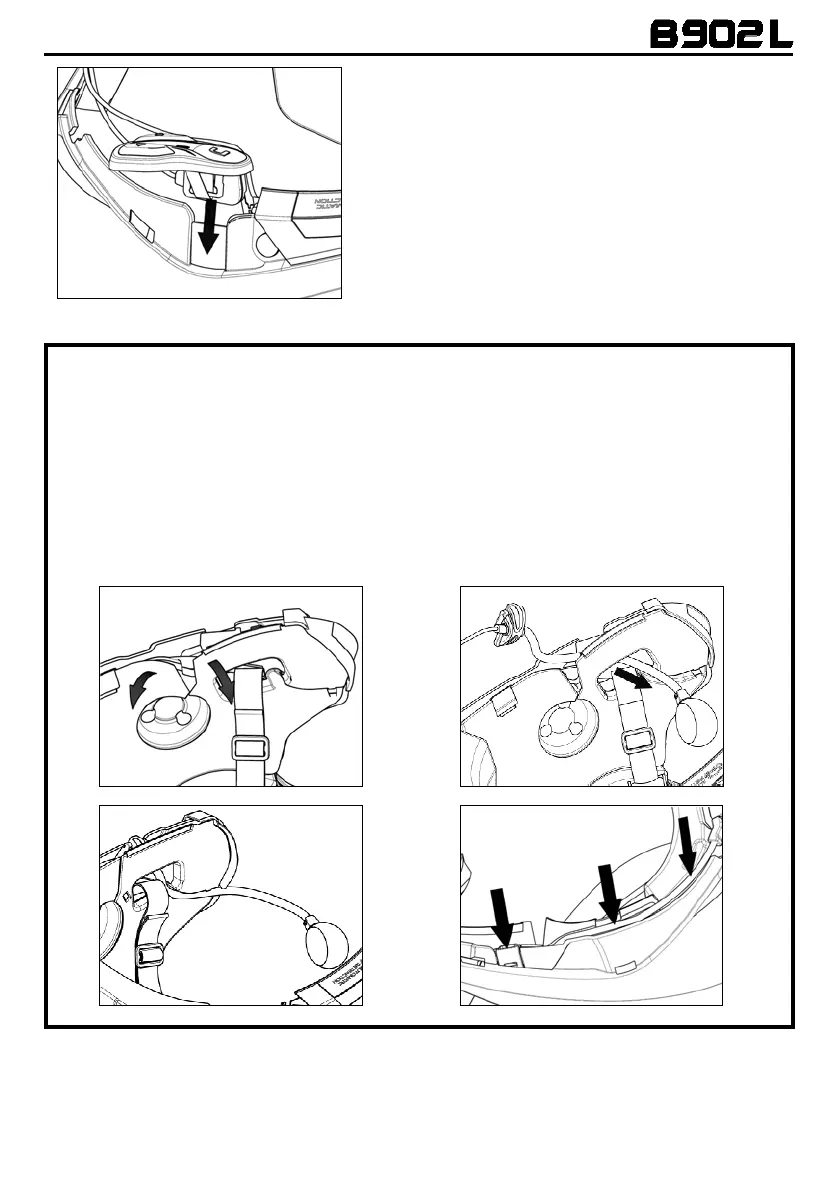

Bilde 6
MERK: For å plassere tastaturet i N87-, N80-8-
og N100-5-hjelmene, følg instruksjonene i
tilsvarende boksen.
• Plasser ledningen i hjelmen og smekk den
venstre klipsen på plass i setet.
• Fest tastaturet i hjelmen ved å smekke
hektemekanismene på plass.
• Åpne gummipluggen til B902L-systemet.
• Monter tilbake pakningskanten ved å feste
den med den tilhørende skruen.
KUN FOR HJELM N100-5
– plassering av kablene og mikrofonen
Plassering av riktig kabel og mikrofon:
• Løft kinnputens plastdeksel (Bilde 7).
• Sett inn mikrofonen inne i knappullet (Bilde 8) og plasser den på det bestente stedet, og sett
metallbommen inn i fordypningen i rammen som hakebeskyttelsen er hektet fast (Bilde 9).
Advarsel
:
kontroller at den siden på mikrofonholderen der det står skrevet “N-Com” er vendt
mot innsiden av hjelmen.
• Plasser kabelen inne i hjelmen og sett Høyre festeklips på dets bestemte sted (Bilde 10).
• Sett kinnputens plastdeksel på plass, plasser den bakom to blokkerende kroker (Bilde 11).
Bilde 7
Bilde 8
Bilde 9
Bilde 10
